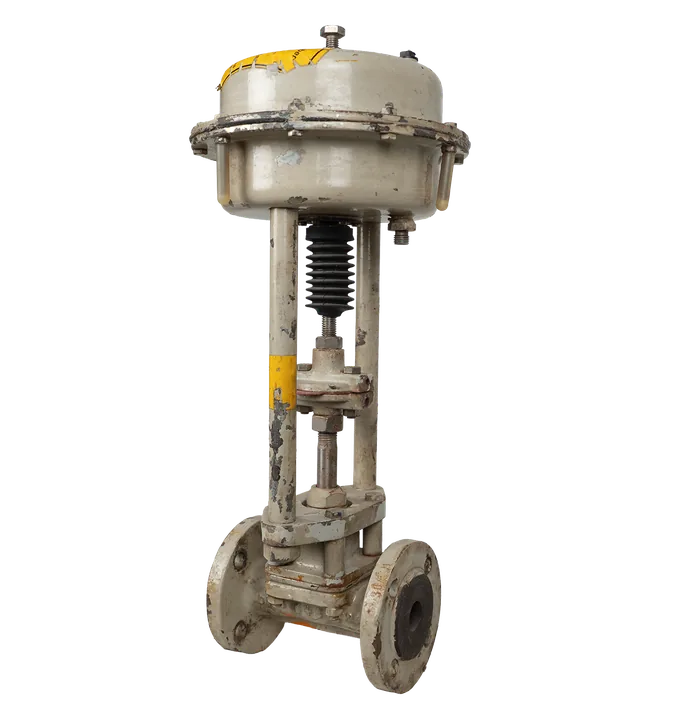

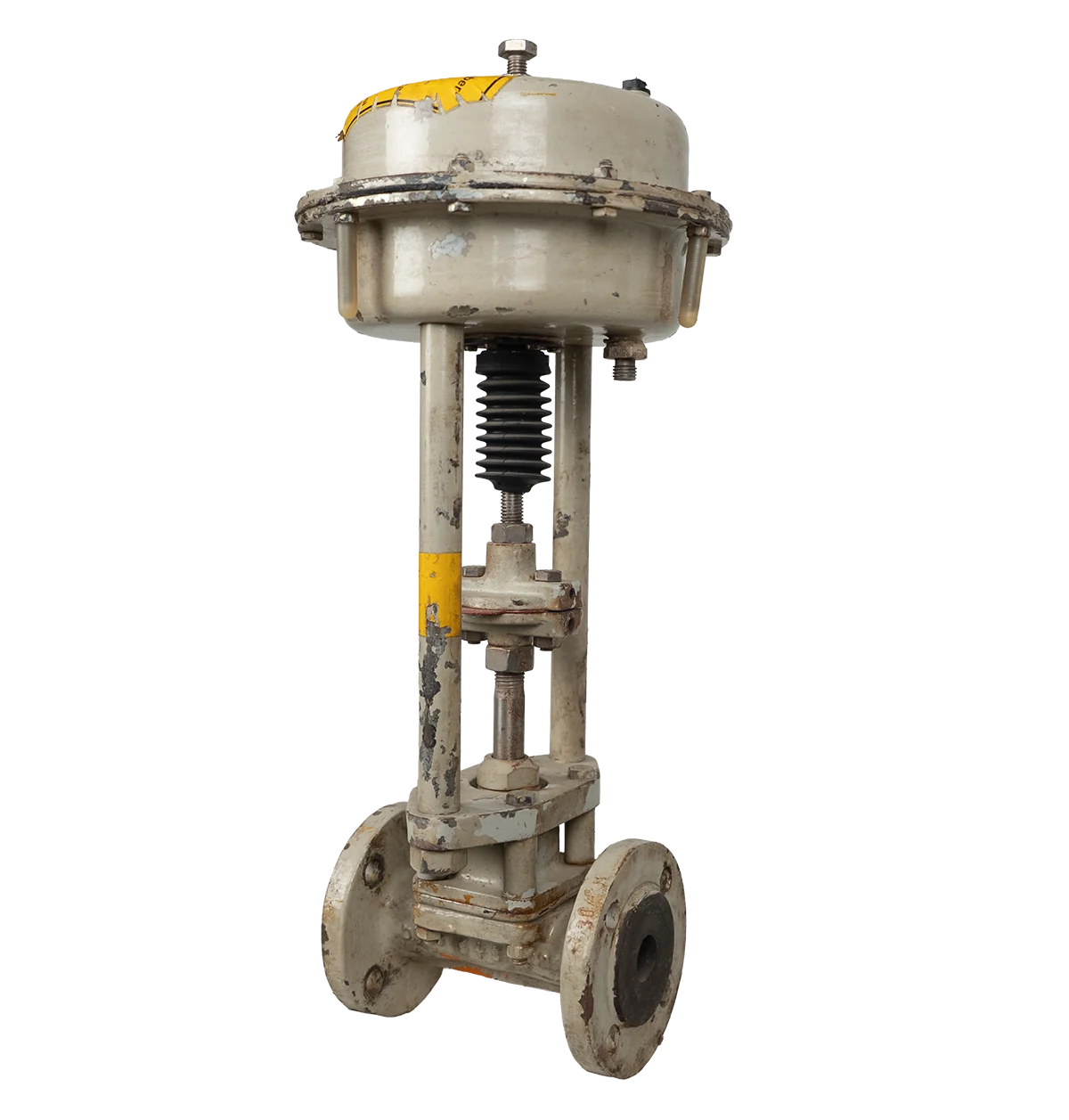

شیر پنوماتیکی فلنجی S&S Schieber DN25 PN10

این تجهیز یک شیر صنعتی پنوماتیکی فلنجی است که روی پلاک آن نام/نوع S&S Schieber دیده می‌شود. یعنی با یک شیر خطی یا کشویی/فرآیندی طرف هستیم که به‌جای هندویل دستی، با اکچویتور پنوماتیکی دیافراگمی/فنری باز و بسته می‌شود. سایز و فشار نامی هم از روی پلاک قابل خواندن است: DN25 و PN10. از نظر کاربرد، این شیر برای نصب روی خط لوله و کنترل عبور سیال استفاده می‌شود؛ ولی با عکس‌های فعلی نمی‌شود قطعی گفت که کارکردش دقیقاً قطع‌و‌وصل ساده است یا کنترل تدریجی جریان. چون اگر پوزیشنر یا سیگنال 4-20mA داشته باشد می‌تواند کنترل پیوسته انجام دهد، اما در تصاویر پوزیشنر یا تجهیزات کنترلی واضح دیده نمی‌شود. پس در ثبت بازکس بهتر است فعلاً آن را با عنوان امن‌تر شیر پنوماتیکی فلنجی DN25 PN10 ثبت کنیم، نه کنترل ولو کامل با مشخصات کنترلی قطعی. نکته مهم پلاک این است که فشار هوای مجاز عملگر حدود 2.5 تا 6 بار درج شده. این یعنی برای راه‌اندازی، باید هوای ابزار دقیق تمیز و خشک در همین محدوده به اکچویتور داده شود. اگر فشار هوا کمتر از حداقل باشد، شیر کامل عمل نمی‌کند یا کورس ناقص می‌زند. اگر بیشتر از حد مجاز باشد، ممکن است به دیافراگم یا مکانیزم داخلی اکچویتور آسیب بزند. از ظاهر تجهیز مشخص است که کالا کارکرده/استوک است: رنگ‌رفتگی، جرم سطحی، آثار نصب روی فلنج و کهنگی عمومی دیده می‌شود. این بد نیست، ولی یعنی قبل از فروش یا نصب مجدد باید حتماً تست شود: تست نشتی بدنه، تست نشتی سیت، تست حرکت کامل stem، سلامت دیافراگم اکچویتور، سلامت فنر برگشت و سلامت فلنج‌ها.
