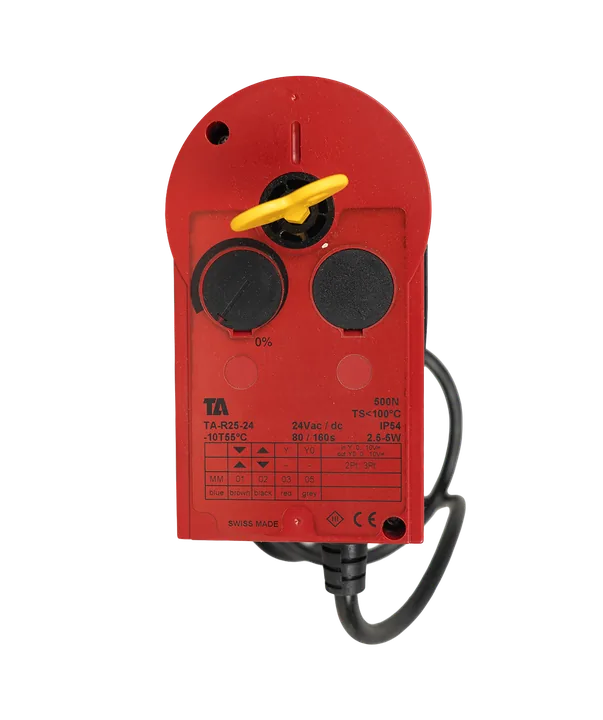

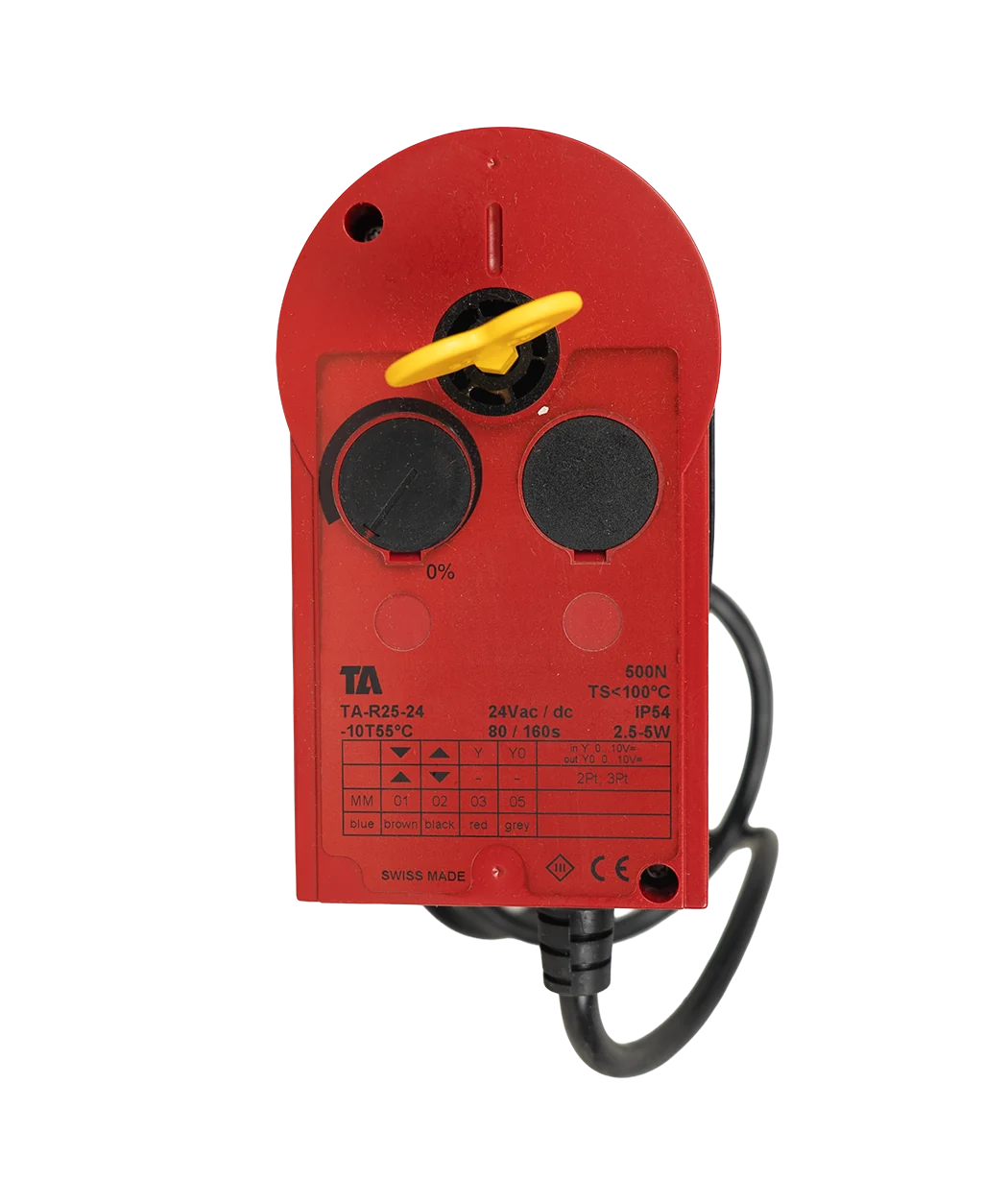

اکچویتور خطی الکتریکی شیر TA‑R25‑24 با شماره فنی 44 756-975، تغذیه 24 V AC/DC، نیروی 500 نیوتن و کورس 10 میلیمتر، برای کنترل پیوسته 0–10 ولت، سهنقطهای یا روشن/خاموش شیرهای سازگار طراحی شده است. درجه حفاظت آن IP54 است.
سرعت: 8 یا 16 ثانیه بر میلیمتر؛ زمان کورس: 80 یا 160 ثانیه
فرمان: 0–10 V DC، سهنقطهای یا On/Off
فیدبک موقعیت: 0–10 V DC
دمای محیط: 10- تا 55 درجه سلسیوس؛ حفاظت: IP54
کابل پنجرشته 0.5 میلیمترمربع با طول 1.2 متر
پیش از خرید یا جایگزینی، شماره فنی، کورس شیر، نیروی موردنیاز، ولتاژ، نوع فرمان و رابط مکانیکی با تجهیز موجود تطبیق داده شود.
مشخصات فنی
مدل44 756-975
مدل پایهTA‑R25
شماره فنی سازنده44 756-975
کد سفارش44 756-975
برندنامشخص
دستهبندیاکچویتور الکتریکی
کشور تولید یا مونتاژسوئیس
استاندارد و گواهی صنعتیCE
درجه حفاظتIP۵۴
محل نصبIndoor، Outdoor
حداقل دمای کاری-۱۰ °C
حداکثر دمای کاری۵۵ °C
سیگنال خروجی۰ تا ۱۰ V
ولتاژ تغذیه۲۴ VDC
گشتاور خروجی۵۰۰ N·m
نصب و راهاندازی
اطلاعات نصب و راهاندازی
نصب و راهاندازی
تغذیه و فرمان را قطع و قفلگذاری کنید و شیر را در وضعیت ایمن قرار دهید.
کورس، جهت حرکت، هممحوری ساقه و نیاز به آداپتور را کنترل کنید.
براکت و مهره برنجی را بدون بار جانبی نصب و اتصال خودکار اسپیندل را درگیر کنید.
دمای محل اتصال ساقه باید کمتر از 100 درجه سلسیوس باشد.
کابلهای آبی، قهوهای، مشکی، قرمز و خاکستری را دقیقاً مطابق دیاگرام حالت 0–10 ولت، سهنقطهای یا دونقطهای متصل کنید.
زمان 80/160 ثانیه و مشخصه خطی/درصد مساوی را با کلیدهای داخلی انتخاب کنید.
حرکت کامل 10 میلیمتری، جهت حرکت و فیدبک 0–10 ولت را آزمایش کنید.
برای حرکت دستی، گیربکس را آزاد و از آلن 6 میلیمتری استفاده کنید؛ طبق سند، دو دور برابر کورس کامل است. گشتاور نصب در سند اعلام نشده و نباید حدسی تعیین شود.
