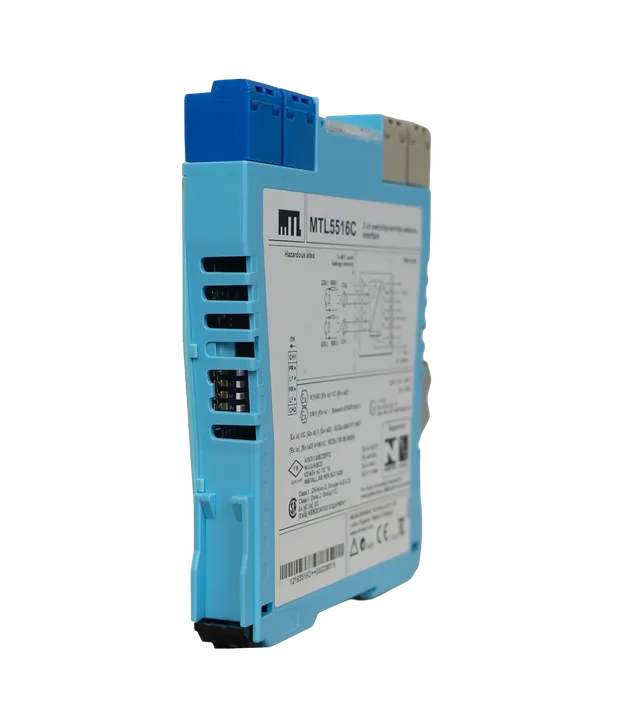

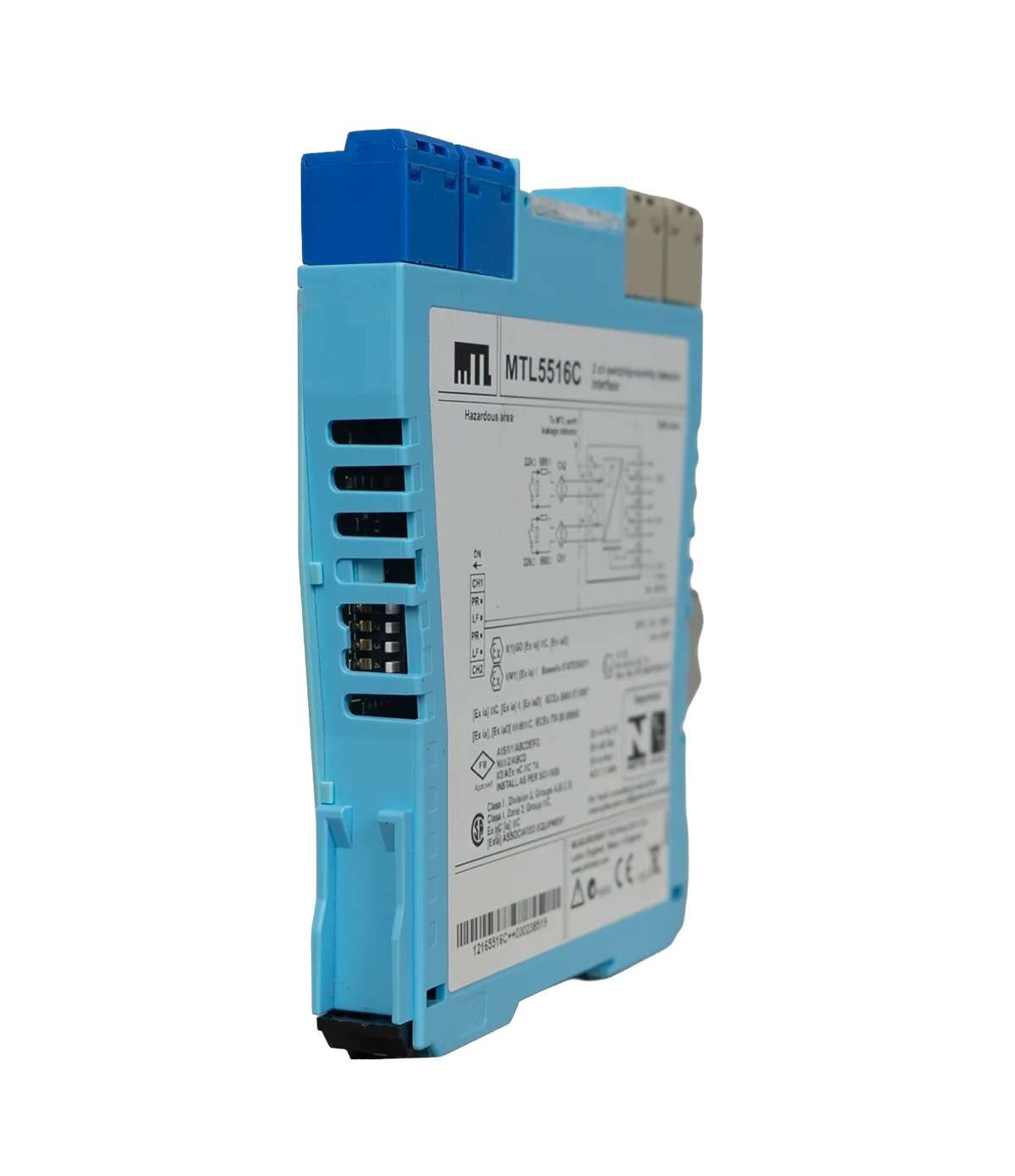

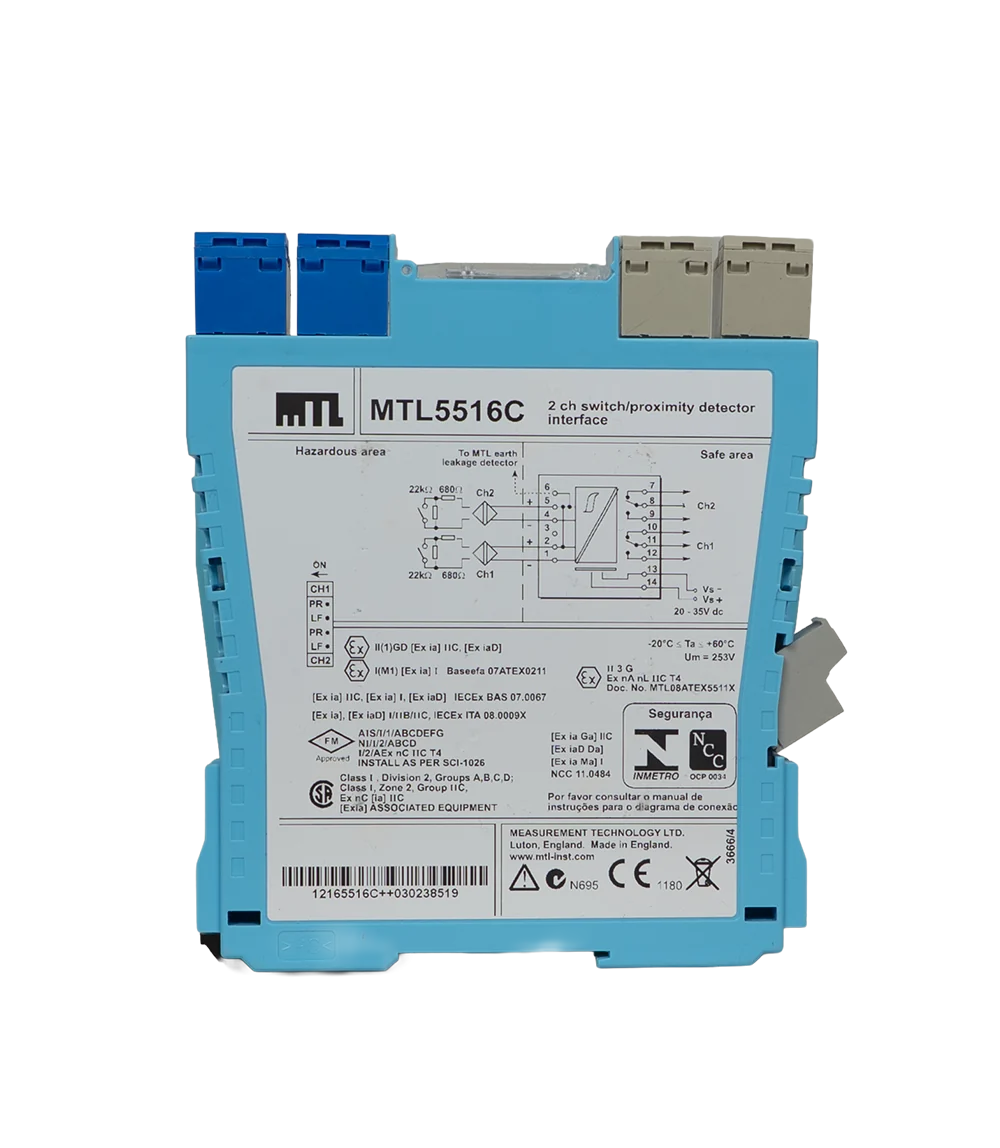

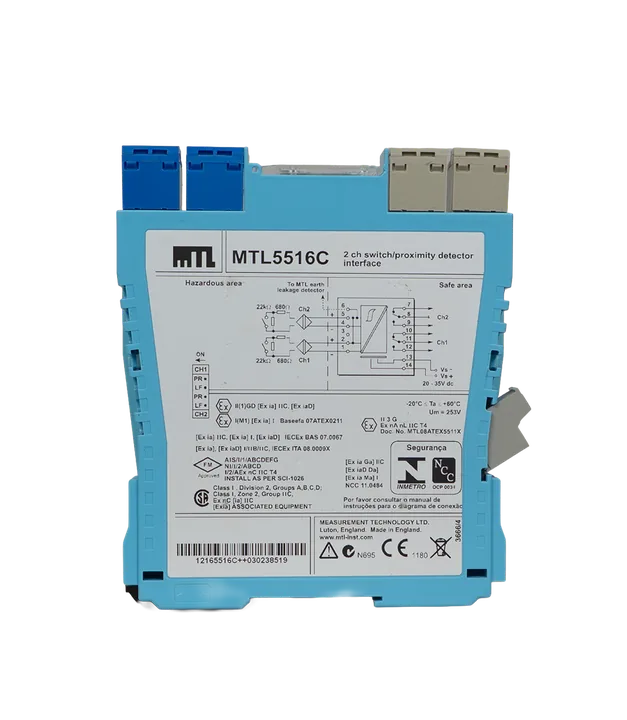

ایزولاتور سیگنال و بریر ایمنی ذاتی MTL5516C از خانواده MTL/Eaton، یک اینترفیس دوکاناله برای اتصال سوئیچها و سنسورهای پراکسیمیتی نصبشده در ناحیه خطرناک به بارها یا ورودیهای ناحیه امن است. این ماژول با تغذیه 20-35VDC کار میکند، قابلیت تشخیص خطای سیمکشی LFD دارد و خروجی آن بهصورت کنتاکت رله Changeover ارائه میشود.
این محصول MTL5516C یک ایزولاتور سیگنال / بریر ایمنی ذاتی دوکاناله از برند MTL / Eaton MTL است که برای اتصال سوئیچها و سنسورهای پراکسیمیتی نصبشده در ناحیه خطرناک به سیستم کنترل در ناحیه امن استفاده میشود.
متن کامل پیشنهادی برای ثبت محصول:
توضیح کامل محصول
ایزولاتور سیگنال و بریر ایمنی ذاتی MTL5516C یک ماژول دوکاناله برای دریافت سیگنال از سوئیچهای خشک، سنسورهای پراکسیمیتی NAMUR و تجهیزات مشابه در محیطهای صنعتی و نواحی خطرناک است. این تجهیز سیگنال ورودی را از سمت فیلد دریافت کرده و با جداسازی ایمن، خروجی رلهای را در سمت ناحیه امن در اختیار PLC، DCS، سیستم مانیتورینگ یا مدار فرمان قرار میدهد.
این ماژول برای کاربردهایی مثل تشخیص وضعیت ولو، لیمیتسوئیچ، سنسور نزدیکی، اینترلاکهای ایمنی، وضعیت تجهیزات دوار، سیگنالهای دیجیتال فرایندی و مدارهای کنترلی در صنایع نفت، گاز، پتروشیمی، شیمیایی، نیروگاه و خطوط فرایندی مناسب است. وجود قابلیت Line Fault Detection / LFD باعث میشود خطاهایی مثل قطعی یا اتصال کوتاه در مدار ورودی قابل تشخیص باشد و وضعیت خطا از طریق LED و خروجی تجهیز قابل پایش شود.
MTL5516C با تغذیه 20 تا 35 ولت DC کار میکند و دارای دو کانال مستقل است. هر کانال یک ورودی از سمت ناحیه خطرناک و یک خروجی رلهای Changeover در سمت ناحیه امن دارد. این ساختار باعث میشود تجهیز بتواند بین مدار فیلد و سیستم کنترل، هم ایزولاسیون الکتریکی ایجاد کند و هم الزامات ایمنی ذاتی را برای استفاده در نواحی دارای گاز یا گردوغبار قابل اشتعال فراهم کند.
نصب دستگاه بهصورت ماژولی روی ریل DIN داخل تابلو انجام میشود. سمت ورودی با عنوان Hazardous Area برای اتصال سنسور یا سوئیچ فیلدی و سمت خروجی با عنوان Safe Area برای اتصال به مدار کنترل، PLC یا DCS استفاده میشود. قبل از راهاندازی باید نوع سنسور، وضعیت LFD، سیمبندی ترمینالها، تغذیه، گواهی Ex و تطابق Zone/Division پروژه با مشخصات تجهیز بررسی شود.
خلاصه کاربردی برای فرم بازکس
MTL5516C یک بریر ایزوله دوکاناله برای انتقال ایمن سیگنال سوئیچ یا سنسور پراکسیمیتی از ناحیه خطرناک به ناحیه امن است. این محصول دارای تغذیه 20-35VDC، خروجی رلهای، قابلیت تشخیص خطای خط LFD و مناسب استفاده در سیستمهای کنترل صنعتی و مدارهای ایمنی ذاتی است.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
پتروشیمی
نیروگاه
مشخصات فنی
مدلMTL5516C
برندایتون
دستهبندیایزولاتور سیگنال
کشور تولید / مونتاژانگلیس
استاندارد و گواهی صنعتیce, ukca, ul, csa, atex, iecex, sil
درجه حفاظتip۲۰
محل نصبindoor, din-rail
حداقل دمای کاری-۲۰ deg_c
حداکثر دمای کاری۶۰ deg_c
سیگنال خروجیind-output-signal-default
ولتاژ تغذیه۲۴vdc
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
ماژول روی ریل DIN داخل تابلو و در ناحیه امن نصب میشود. ترمینالهای سمت HAZ. AREA برای اتصال سنسور یا سوئیچ فیلدی و ترمینالهای سمت SAFE AREA برای خروجی رله و تغذیه استفاده میشوند. برای کانال 1، ورودی از ترمینالهای 1 و 2 و خروجی از 10، 11، 12 است؛ برای کانال 2، ورودی از 4 و 5 و خروجی از 7، 8، 9 است. تغذیه به ترمینالهای 13 و 14 وصل میشود.
در صورت فعالبودن Line Fault Detection، برای ورودیهای سوئیچی باید مقاومتهای تشخیص خطا مطابق دیاگرام سازنده استفاده شوند. پس از سیمبندی، وضعیت LEDهای PWR، STS و LFD بررسی شود. استفاده در مدارهای ناحیه خطرناک باید فقط مطابق گواهی Ex، نقشه کنترل، گروه گاز/گردوغبار، Zone/Division و الزامات ارتینگ و جداسازی ذاتی انجام شود.
اسناد و گواهیها
فایلهای فنی و مدارک محصول
هنوز دیتاشیت، عکس پلاک یا سند تاییدشدهای برای این کد سفارش ثبت نشده است.
