زیمنس

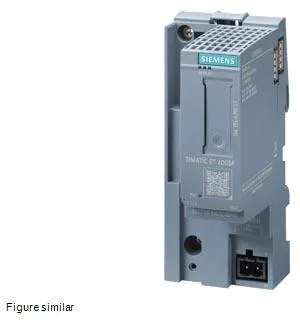

باندل رابط زیمنس SIMATIC ET 200SP IM 155-6 PN ST با BA 2xRJ45 کد 6ES7155-6AA02-0BN0

IM 155-6 PN ST Bundle

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

IM 155-6 PN ST Bundle زیمنس با کد 6ES7155-6AA02-0BN0؛ باندل ماژول رابط PROFINET استاندارد برای SIMATIC ET 200SP با PROFINET IO.

معرفی محصول

ET 200SP IM 155-6 PN ST Bundle با کد 6ES7155-6AA02-0BN0 باندل فعال رابط استاندارد PROFINET زیمنس است.

اقلام باندل

  • Interface Module: 6ES7155-6AU02-0BN0
  • Server Module: 6ES7193-6PA00-0AA0
  • BusAdapter BA 2xRJ45: 6ES7193-6AR00-0AA0

مشخصات رسمی

FirmwareV6.4.0 قابل ارتقا
ظرفیت32 ماژول ET 200SP و 16 ماژول ET 200AL؛ 256 Submodule
آدرس288 بایت I/O هر ماژول و 1440 بایت هر ایستگاه
شبکهدو پورت RJ45 باندل، 100BASE-TX؛ MRP/MRPD، DFP، Fast Forwarding و PROFIenergy
کنترلرShared Device تا 4 Controller
زمان‌بندیIRT از 1 تا 4 ms با گام 125 µs؛ Isochronous ندارد
قابلیت‌هاMulti Hot Swap، Local Coupling و Configuration Control
امنیتPROFINET Security Class 1، Firmware امضاشده؛ Secure Boot ندارد
تغذیه/توان24 V DC، 350 mA نامی، 450 mA حداکثر، هجومی 1 A؛ تلفات 1.8 W
مهندسیTIA Portal V20، STEP 7 V5.7 SP3 و GSDML V2.45
ابعاد/وزن50 × 117 × 74 mm؛ ماژول حدود 120 g بدون BusAdapter

S2/R1، EtherNet/IP و Modbus TCP پشتیبانی نمی‌شوند.

مشخصات فنی

مدل IM 155-6 PN ST Bundle
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O باندل ماژول رابط PROFINET استاندارد
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول IM ۱۵۵-۶
مدل ماژول IM ۱۵۵-۶ PN ST Bundle
استاندارد و گواهی صنعتی CE، RoHS
نوع اتصال و ترمینال BusAdapter BA ۲xRJ۴۵ همراه محصول
توان تلفاتی ۱.۸ W معمول؛ ۳۵۰ mA نامی، ۴۵۰ mA حداکثر و هجومی ۱ A
زمان پاسخ یا تبدیل IRT از ۱ تا ۴ ms با گام ۱۲۵ µs؛ Isochronous ندارد
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور اتصال شبکه، تغذیه ۲۴ V DC و ماژول‌های جانبی مطابق Manual و ترتیب مجاز ایستگاه
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است خیر
شرح سازگاری و ملزومات باندل شامل IM ۶ES۷۱۵۵-۶AU۰۲-۰BN۰، Server Module ۶ES۷۱۹۳-۶PA۰۰-۰AA۰ و BA ۲xRJ۴۵ کد ۶ES۷۱۹۳-۶AR۰۰-۰AA۰؛ FW V۶.۴.۰
آدرس‌دهی و پارامتردهی ۲۸۸ بایت I/O هر ماژول و ۱۴۴۰ بایت هر ایستگاه؛ Shared Device تا ۴ Controller
نرم‌افزار مهندسی سازگار TIA Portal V۲۰؛ STEP ۷ V۵.۷ SP۳؛ GSDML V۲.۴۵
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
نوع ماژول رابط Remote I/O باندل ماژول رابط PROFINET استاندارد
حداکثر تعداد ماژول I/O ۳۲
حداکثر ماژول توسعه ET 200AL ۱۶
ظرفیت آدرس ورودی/خروجی ۱۴۴۰ بایت در ایستگاه؛ ۲۸۸ بایت I/O هر ماژول
تعداد پورت ارتباطی ۲
نوع کانکتور رابط BA ۲xRJ۴۵ کد ۶ES۷۱۹۳-۶AR۰۰-۰AA۰ همراه باندل
حداکثر نرخ انتقال ۱۰۰ Mbit/s Full Duplex
حالت افزونگی MRP طبق توپولوژی
قابلیت Hot Swap Multi Hot Swap
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول بله
توابع شبکه و توپولوژی PROFINET IO، MRP، PN Security Class ۱
محدودیت پیکربندی و سازگاری Isochronous، S۲/R۱، EtherNet/IP، Modbus TCP و Secure Boot ندارد
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • سه قلم کامل باندل، ایستگاه ET 200SP و منبع 24 V DC
  • TIA Portal V20 یا GSDML V2.45 و شبکه PROFINET

نصب و راه‌اندازی

  1. برق و شبکه را قطع و نبود ولتاژ را کنترل کنید.
  2. Interface Module و Server Module را نصب و BA 2xRJ45 باندل را جا بزنید.
  3. حداکثر 32 ماژول ET 200SP و 16 ماژول ET 200AL را پیکربندی کنید.
  4. Device Name/IP، Shared Device، IRT، MRP/MRPD و Configuration Control را تنظیم کنید.
  5. پیکربندی را دانلود و Link، Diagnostics، Multi Hot Swap و IRT را آزمایش کنید.

توجه: این مدل Isochronous و S2/R1 ندارد؛ IRT آن از 1 ms آغاز می‌شود.
