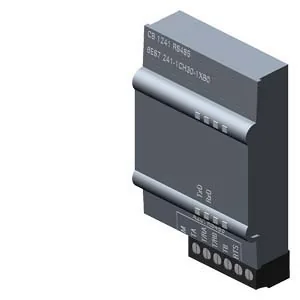

برد ارتباطی زیمنس CB 1241 RS485 کد 6ES7241-1CH30-1XB0

CB 1241 RS485

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
چین
معرفی

معرفی کالا

برد ارتباطی Siemens SIMATIC S7-1200 CB 1241 با رابط RS485 و ترمینال، پشتیبانی از Freeport، ASCII، Modbus RTU Master/Device و USS.

Siemens SIMATIC S7-1200 CB 1241 RS485 6ES7241-1CH30-1XB0 برد ارتباطی نقطه‌به‌نقطه برای افزودن رابط RS485 به کنترلر S7-1200 است.

  • پشتیبانی از Freeport، ASCII، Modbus RTU Master، Modbus RTU Device و USS
  • طول کابل نقطه‌به‌نقطه تا 1000 متر
  • تغذیه از باس پشتی 5 V DC با جریان معمول 50 mA
  • اتلاف توان معمول 1.5 W و درجه حفاظت IP20
  • دمای کاری ‎-20 تا ‎+60 °C؛ در نصب عمودی حداکثر +50 °C
  • ابعاد 38×62×21 mm و وزن تقریبی 40 g

اطلاعات فوق از دیتاشیت رسمی Siemens برای همین کد سفارش استخراج شده است.

مشخصات فنی

مدل CB 1241 RS485
برند زیمنس
دسته‌بندی گیت‌وی پروتکل صنعتی
کشور تولید یا مونتاژ چین
استاندارد و گواهی صنعتی CE، RoHS، CE، UL، CSA
درجه حفاظت IP۲۰
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
پروتکل ارتباطی Modbus RTU
نوع پورت شبکه RS-۴۸۵
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. تغذیه کنترلر S7-1200 را قطع کنید.
  2. برد CB 1241 را طبق دستورالعمل سخت‌افزاری روی جایگاه ارتباطی سازگار S7-1200 نصب کنید.
  3. خط RS485 را با قطبیت و شیلد مناسب به ترمینال بلوک متصل کنید.
  4. پارامترهای نرخ، parity، بیت داده و stop bit را در هر دو سمت یکسان تنظیم کنید.
  5. برای Modbus RTU، آدرس گره‌ها و مقاومت انتهایی شبکه را مطابق توپولوژی تنظیم کنید.

نکته: نصب و سیم‌کشی باید در حالت بی‌برق توسط فرد متخصص انجام شود.
