تصویر این پیشنهاد ثبت نشده است. تصویر مرجع محصول نمایش داده می‌شود.
تصویر مرجع محصول
روی تصویر اسکرول کنید تا زوم شودبا دو انگشت زوم و با یک انگشت جابه‌جا کنید
فروشندهٔ انتخاب‌شده: ابزار دقیق رسولی · تغییر فروشنده
اصالت اعلام‌شده توسط فروشندهآماده ارسال
وضعیت کالا
نو
قیمتقیمت با استعلام
فروشنده: ابزار دقیق رسولی
موجودی
موجود
زمان تأمین
۱ روز کاری
وضعیت تولید
تولید متوقف‌شده
مبدأ ساخت
جمهوری چک
اطلاعات اعلام‌شده توسط فروشنده
مشخصات کالا در ابزار دقیق رسولی
کد کالای فروشنده
SLR-0003
پارت‌نامبر عرضه‌شده
4AM3441-8BD40-0CN2
وضعیت کالا
نو
توضیحات وضعیت
در کارتن
حداقل سفارش
1
ضمانت
بدون گارانتی
گواهی کالیبراسیون
اعلام نشده
شرایط ارسال
باربری، پیک شهری، تیپاکس
محدوده ارسال
سراسر ایران
هزینه ارسال
با مشتری
شرایط مرجوعی
3 روز بعد از تحویل کالا توسط مشتری
مشخصات مرجع سازنده در بخش مشخصات فنی قابل مشاهده است.
معرفی
معرفی کالا

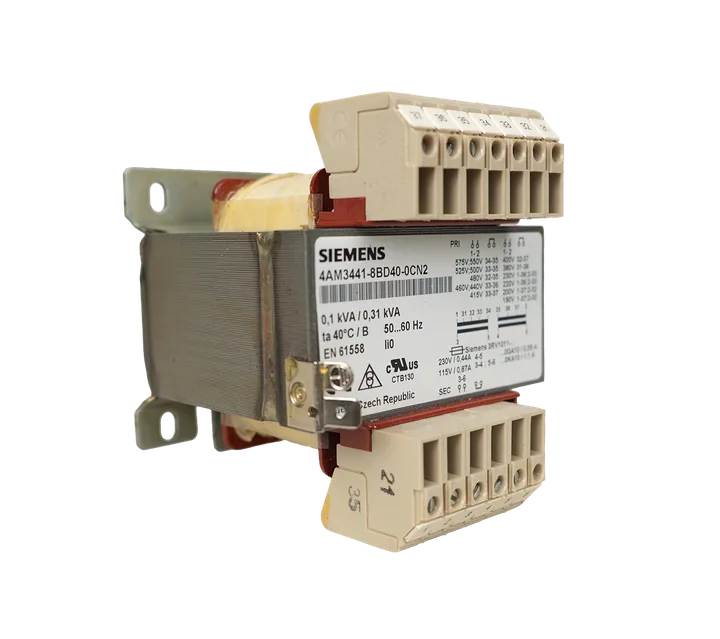

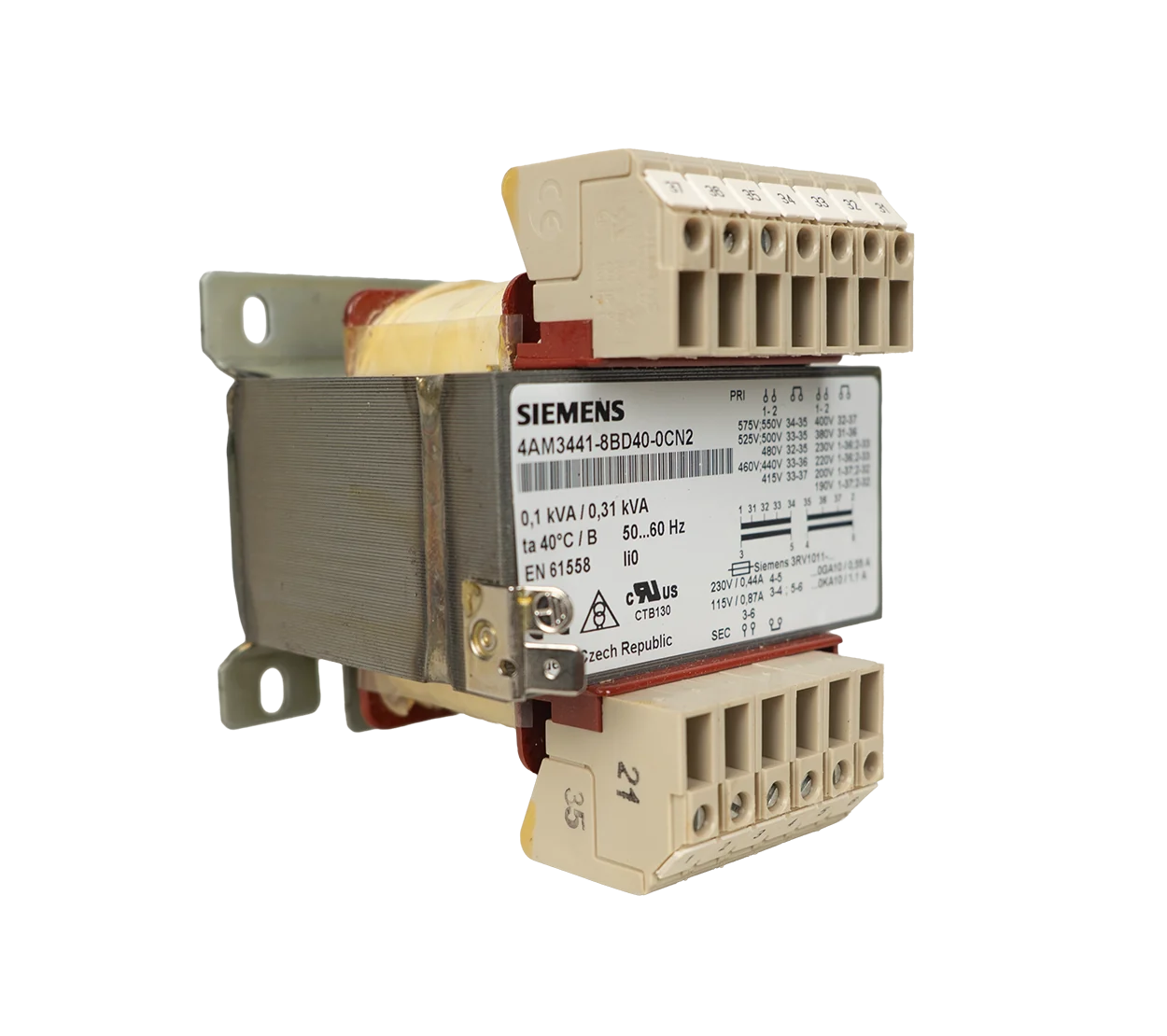

ترانسفورماتور مدار فرمان تک‌فاز زیمنس مدل 4AM3441-8BD40-0CN2 برای تبدیل ولتاژ AC در مدارهای کنترل صنعتی طراحی شده است. پلاک محصول توان نامی 0.1 kVA، توان دوره‌ای S6 برابر 0.31 kVA، ورودی چندتپ 190 تا 575 VAC، خروجی قابل‌سیم‌بندی 115/230 VAC و فرکانس 50…60 Hz را نشان می‌دهد.
معرفی محصول
محصول حاضر یک ترانسفورماتور مدار فرمان تک‌فاز Siemens با شماره فنی 4AM3441-8BD40-0CN2 است. هویت مدل از پلاک همان تجهیز و صفحه رسمی Siemens تأیید شده است.
مشخصات پلاک
توان نامی پیوسته: 0.1 kVA
توان نامی در Duty نوع S6: 0.31 kVA
ورودی اولیه: چندتپ از 190 تا 575 VAC
خروجی ثانویه: 115 VAC / 0.87 A یا 230 VAC / 0.44 A
فرکانس: 50…60 Hz
حداکثر دمای محیط درج‌شده: 40°C
کلاس عایقی: B
استاندارد: EN 61558
کشور تولید: جمهوری چک
نکات انتخاب و استعلام
در استعلام این مدل باید کد کامل، ولتاژ شبکه، ولتاژ ثانویه موردنیاز، نوع Duty و جریان بار اعلام شود. توان 0.31 kVA مربوط به کارکرد S6 است و نباید به‌عنوان توان پیوسته محصول در نظر گرفته شود. پیش از جایگزینی نیز آرایش تپ‌های اولیه، اتصال سری یا موازی ثانویه، ابعاد نصب و هماهنگی حفاظت بالادست کنترل شود.
مشخصات فنی
مدل4AM3441-8BD40-0CN2
برندزیمنس
دستهبندیمنبع تغذیه صنعتی
کشور تولید یا مونتاژجمهوری چک
استاندارد و گواهی صنعتیCE
درجه حفاظتIP۲۰
محل نصبIndoor، Panel Mount
حداکثر دمای کاری۴۰ °C
جریان خروجی در 230 V AC۰.۴۴ A
خروجی ثانویه و جریان متناظر۱۱۵ V AC / ۰.۸۷ A یا ۲۳۰ V AC / ۰.۴۴ A
توان نامی پیوسته۰.۱ kVA
توان نامی دوره‌ای S6۰.۳۱ kVA
ورودی اولیه چندتپ۱۹۰–۵۷۵ V AC؛ انتخاب تپ طبق پلاک
فرکانس نامی۵۰–۶۰ Hz
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
منابع نصب
منبع
مدل
وضعیت
پلاک و دیاگرام روی تجهیز
4AM3441-8BD40-0CN2
منبع اصلی سیم‌بندی نمونه
Siemens SiePortal
4AM3441-8BD40-0CN2
هویت و چرخه عمر تأیید شد؛ منوال نصب اختصاصی استخراج نشد
ایمنی و آماده‌سازی
نصب فقط توسط فرد صلاحیت‌دار برق صنعتی و در وضعیت بی‌برق، قفل و برچسب‌گذاری‌شده انجام شود.
نبود ولتاژ روی همه تپ‌های اولیه و ثانویه با ابزار مناسب اثبات شود.
کد کامل پلاک، فرکانس شبکه، ولتاژ ورودی و خروجی موردنیاز با نقشه تابلو تطبیق داده شود.
هسته، سیم‌پیچ، عایق، ترمینال‌ها و پایه‌ها از نظر ترک، سوختگی، تغییر رنگ، شل‌شدگی و خوردگی بررسی شوند.
نصب مکانیکی
ترانس روی سطح فلزی صلب، مسطح و دارای تهویه مناسب نصب شود.
از چهار محل نصب بدنه استفاده شود؛ اندازه پیچ و گشتاور بدون نقشه رسمی تعیین نشود.
فضای کافی برای گردش هوا، دسترسی به ترمینال‌ها و بازدید حرارتی حفظ شود.
هسته در معرض آب، گردوغبار رسانا، بخار خورنده یا تماس تصادفی قرار نگیرد؛ محصول ساختار باز دارد.
بدنه فلزی تابلو و نقاط ارت مطابق طرح حفاظتی پروژه هم‌بندی شوند.
سیم‌بندی
تپ اولیه دقیقاً مطابق ماتریس چاپ‌شده روی پلاک انتخاب شود؛ اتصال احتمالی بر اساس رنگ یا موقعیت ترمینال ممنوع است.
ثانویه برای خروجی 115 V یا 230 V فقط مطابق دیاگرام پلاک سیم‌بندی شود.
پل‌های لازم بین ترمینال‌های ثانویه قبل از برق‌دارشدن کنترل شوند؛ اتصال اشتباه می‌تواند باعث اتصال کوتاه سیم‌پیچ شود.
سطح مقطع کابل، فیوز اولیه، حفاظت ثانویه و قدرت قطع باید توسط مهندس پروژه بر اساس جریان اتصال کوتاه، طول کابل و استاندارد تابلو تعیین شود.
هیچ عددی برای فیوز یا گشتاور ترمینال بدون سند رسمی مدل استفاده نشود.
راه‌اندازی و معیار پذیرش
پیوستگی ارت و مقاومت عایقی طبق رویه مصوب مجموعه کنترل شود.
پیش از اتصال بار، ولتاژ اولیه و سپس ولتاژ بی‌باری ثانویه اندازه‌گیری شود.
بار به‌تدریج وصل و جریان ثانویه با حدود 0.87 A در 115 V یا 0.44 A در 230 V مقایسه شود.
صدای غیرعادی، بوی عایق، لرزش، داغ‌شدن موضعی و افت ولتاژ بررسی شود.
توان 0.31 kVA فقط مطابق Duty نوع S6 استفاده شود و برای کارکرد پیوسته مبنا قرار نگیرد.
