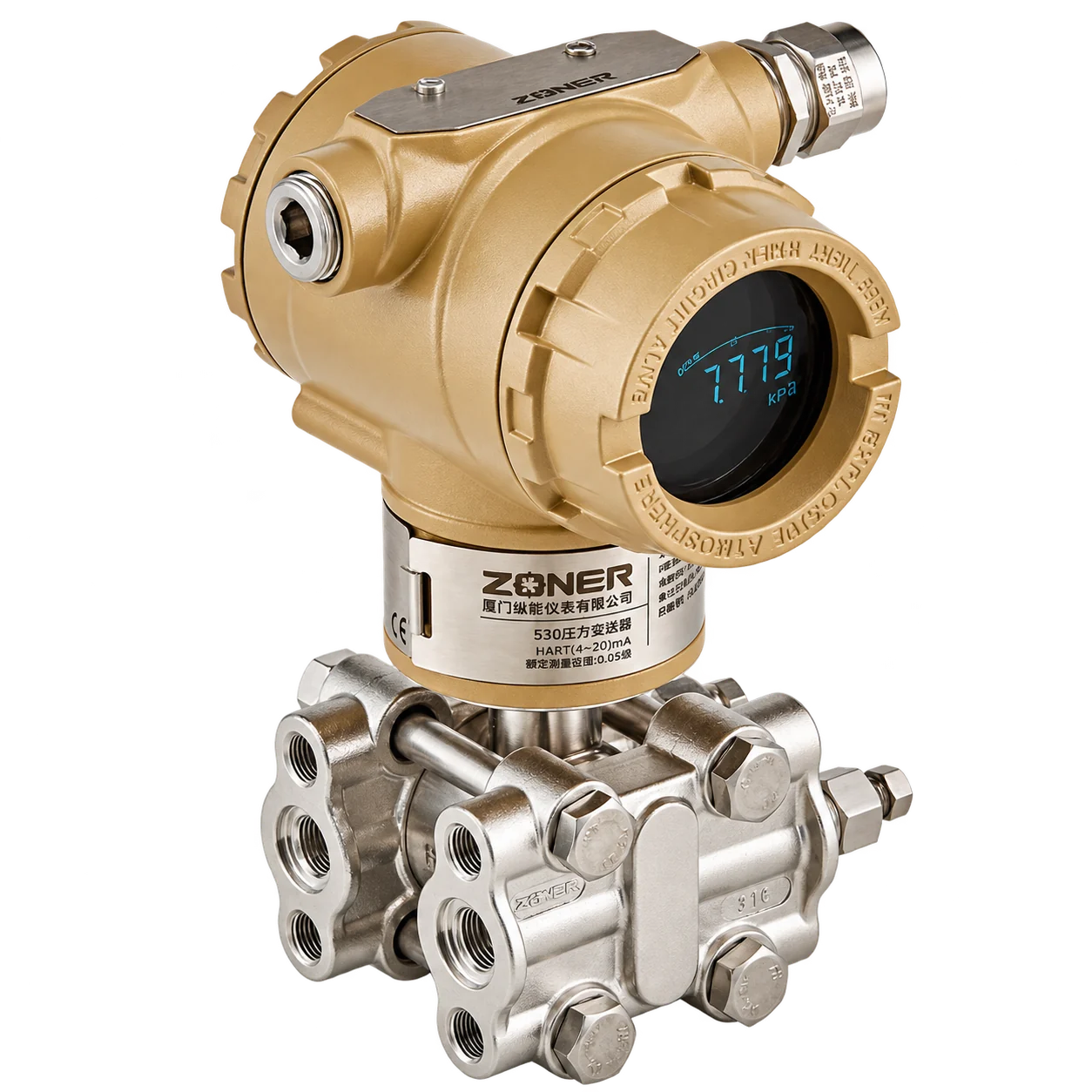

مدل
530
برند
زونر
دسته‌بندی
ترانسمیتر فشار
کشور تولید یا مونتاژ
چین
اصل سنجش
سنسور سیلیکونی پیزومقاومتی مبتنی بر MEMS؛ مطابق سایت رسمی و کاتالوگ
انواع فشار و پیکربندی
D: اختلاف فشار؛ G: فشار گیج با ساختار تفاضلی؛ T: فشار گیج نصب مستقیم؛ A: فشار مطلق نصب مستقیم. انتخاب نوع در سفارش لازم است.
رنج‌های قابل سفارش
D و G: کد رنج ۰ تا ۶؛ T: کد ۲ تا ۸؛ A: کد ۴ تا ۷. حدود هر رنج و کلاس S۱/S۲ طبق جدول کاتالوگ؛ این گزینه‌ها کد کامل سفارش نیستند.
دقت مرجع
وابسته به نوع، رنج و Span: در جدول DP، S۱ رنج ۱ تا ۶ در شرایط تعیین‌شده ±۰.۰۴% Span؛ رنج ۰ ±۰.۱۰% Span. دقت S۲ و عملکرد در کاهش Span متفاوت است؛ به جدول فنی مراجعه شود.
پایداری بلندمدت
طبق جدول DP: S۱ رنج ۰ برابر ±۰.۰۵% URL/year؛ S۱ رنج ۱–۶ برابر ±۰.۰۳% URL/year؛ S۲ رنج ۱–۶ برابر ±۰.۰۴% URL/year.
زمان پاسخ و راه‌اندازی
راه‌اندازی کمتر از ۲ ثانیه؛ جدول DP زمان پاسخ دینامیکی رنج ۰: ۴۴۵ ms، رنج ۱: ۲۰۰ ms، رنج ۲–۶: ۶۵ ms.
حداقل ولتاژ تغذیه
۱۲.۵ VDC
حداکثر ولتاژ تغذیه
۴۵ VDC
خروجی و ارتباطات
دو سیمه ۴–۲۰ mA همراه HART؛ خروجی خطی یا جذر؛ Bluetooth فقط با گزینه BT.
پیکربندی درجه حفاظت
IP۶۶/IP۶۷ طبق سایت رسمی؛ وابسته به مونتاژ صحیح اتصالات و درپوش‌ها.
متریال بدنه و قطعات در تماس
بدنه استاندارد آلیاژ آلومینیوم کم‌مس با پوشش پلی‌یورتان؛ بدنه ۳۱۶ SST اختیاری. جنس دیافراگم، فلنج و آب‌بند بر اساس کد سفارش انتخاب می‌شود.
پیکربندی اتصال فرآیندی
بسته به نوع D/G/T/A و انتخاب اتصال مستقیم یا مجموعه دیافراگم سیل RTS؛ سایز و استاندارد اتصال باید در سفارش مشخص شود.
اضافه‌بار و فشار ترکیدگی
حد اضافه‌فشار به رنج و سمت اعمال فشار وابسته است؛ با فشار استاتیک یا محدوده اندازه‌گیری یکسان نیست. مقادیر دقیق طبق جدول هر رنج.
نمایشگر و قابلیت‌های تنظیم
نمایشگر VA LCD؛ دمای نمایشگر -۴۰ تا ۸۰°C؛ کلیدهای تنظیم خارجی؛ Bluetooth اختیاری.
شرایط حلقه و HART
برای ارتباط HART حداقل مقاومت حلقه ۲۵۰ Ω؛ حداکثر مقاومت حلقه برابر (ولتاژ تغذیه - ۱۲.۵)/۰.۰۲۱۷۵ Ω.
حد فشار استاتیک و شرایط پیکربندی
برای نوع اختلاف فشار، حد فشار استاتیک بسته به رنج ۱۶ یا ۲۵ MPa؛ گزینه HS تا ۴۰ MPa برای رنج‌های مجاز. نیازمند تطبیق کد سفارش با جدول رسمی.
سیگنال خروجی
۴ تا ۲۰ mA، HART
