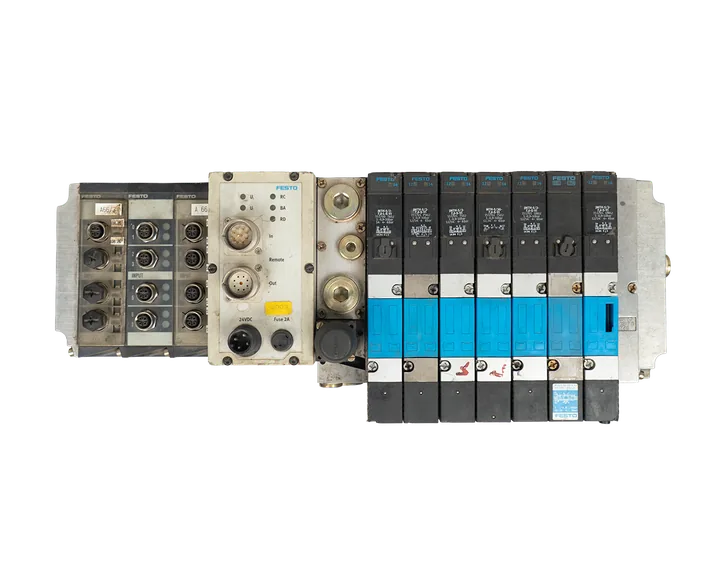

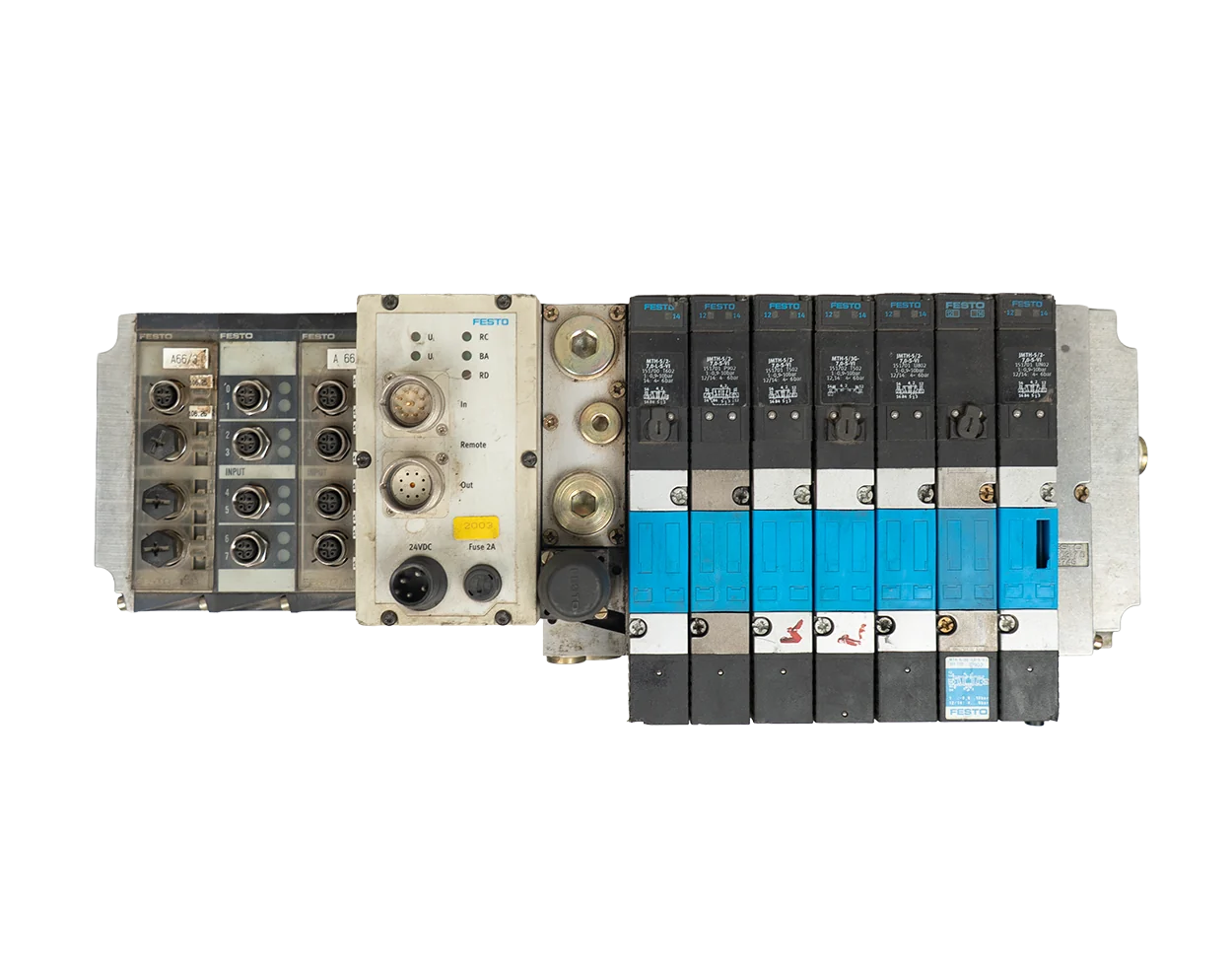

این مجموعه یک ولوترمینال ماژولار Festo Type 03 MIDI/MAXI با نود I/O، شیرهای سلونوئیدی و تغذیه 24 V DC است. پلاک مرکزی حداکثر فشار 8 bar را نشان میدهد. خانواده Type 03 متوقف شده و برای خرید یا جایگزینی باید کد کامل بخش الکتریکی و پنوماتیکی جداگانه تطبیق داده شود.
معرفی فنی
محصول تصویری یک ترمینال شیر ماژولار فستو از خانواده Type 03 VIFB-03 MIDI/MAXI است که کنترل پنوماتیکی چند خروجی را همراه با ماژولهای ورودی/خروجی در یک اسمبلی صنعتی ترکیب میکند.
تغذیه مشاهدهشده: 24 V DC
حداکثر فشار درجشده روی پلاک مرکزی: 8 bar
حفاظت اعلامشده برای خانواده: IP65
امکان ترکیب ماژولهای MIDI و MAXI، ایجاد ناحیههای فشار و استفاده از I/O ماژولار
وضعیت خانواده: متوقفشده
راهنمای انتخاب، خرید و استعلام قیمت
برای استعلام دقیق، تصویر خوانای پلاک کامل، Order Code بخش الکتریکی، Order Code بخش پنوماتیکی، نوع نود و پروتکل شبکه، تعداد و کد هر ماژول I/O، کد هر شیر، سایز MIDI یا MAXI، نوع اتصالات و وضعیت لوازم انتهایی اعلام شود. شماره 18650 مشاهدهشده بهتنهایی هویت کل اسمبلی را تعیین نمیکند. برای بررسی قیمت و امکان تأمین یا جایگزینی، استعلام را همراه با BOM و تصاویر پلاک ثبت کنید.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلType 03 VIFB-03 MIDI/MAXI
برندفستو
دستهبندیشیر پنوماتیک
کشور تولید / مونتاژآلمان
استاندارد و گواهی صنعتیce
درجه حفاظتip۶۵
رده فشاری PNpn۱۰
سیال/محیط فرآیندیwater
رنج فشار۸ bar
نوع عملگر شیرsolenoid
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
منابع نصب
سند
نسخه
پوشش
Valve terminals type 03 VIMP-/VIFB-03
2013/07
MIDI/MAXI
Modular electrical peripherals type 03/04
2013/07
نود و I/O
ایمنی و طراحی
کار فقط توسط تکنسین برق و پنوماتیک صلاحیتدار انجام شود.
برق 24 V DC و هوای فشرده پیش از کار قفل و تخلیه شوند؛ صفر بودن فشار تأیید شود.
فشار منبع از مقدار مجاز پلاک و ضعیفترین جزء بیشتر نشود؛ پلاک مشاهدهشده حداکثر 8 bar دارد.
پروتکل شبکه، جریان مصرفی، تفکیک تغذیه سنسور و بار و حفاظتها از روی مدل دقیق نود تعیین شوند.
نصب مرحلهای
آسیب، خوردگی، شکستگی کانکتورها و کامل بودن ماژولها را کنترل کنید.
پلاک نود، کد هر شیر و آرایش اسلایسها را با BOM تطبیق دهید.
مجموعه را روی ریل H یا سطح صلب، بدون پیچش بدنه و با فضای کافی برای کانکتورها و سرویس نصب کنید.
هوای فشرده آمادهسازیشده را به ورودی صحیح وصل و پورتهای کاری و تخلیه را مطابق شمارههای حکشده متصل کنید؛ پورت را از روی ظاهر حدس نزنید.
کابل ارت حفاظتی و همبندی را تکمیل کنید.
تغذیه الکترونیک/سنسورها و تغذیه بار شیرها را طبق پینآوت نود دقیق سیمبندی و حفاظت کنید.
پس از Loop Check، ابتدا بدون بار و سپس با فشار کنترلشده راهاندازی کنید.
چکلیست راهاندازی
مدل و آرایش شیرها با BOM تطبیق دارد.
ولتاژ و پلاریته صحیح است.
فشار از حد پلاک بیشتر نیست.
پورتهای 1، 2، 3، 4، 5 و پایلوت مطابق نقشه متصلاند.
نشتی، صدای غیرعادی و داغشدن وجود ندارد.
LEDهای نود و کانالها وضعیت عادی دارند.
هر خروجی با عملگر متناظر تست شده است.
اطلاعات مفقود
پینآوت دقیق، پروتکل Fieldbus، جریان مصرفی، سایز کابل، گشتاور پیچها، رنج فشار کامل و کد هر اسلایس از تصاویر تثبیت نشدهاند. این مقادیر باید از Manual مربوط به شماره فنی دقیق نود و BOM اصلی تعیین شوند.
اسناد و گواهیها
فایلهای فنی و مدارک محصول
هنوز دیتاشیت، عکس پلاک یا سند تاییدشدهای برای این کد سفارش ثبت نشده است.
