سوئیچ اختلاف فشار هوا زیمنس Symaro مدل QBM81‑5 با رنج 50 تا 500 پاسکال

QBM81-5

هنوز نظری ثبت نشده

تصویر این پیشنهاد ثبت نشده است. تصویر مرجع محصول نمایش داده می‌شود.

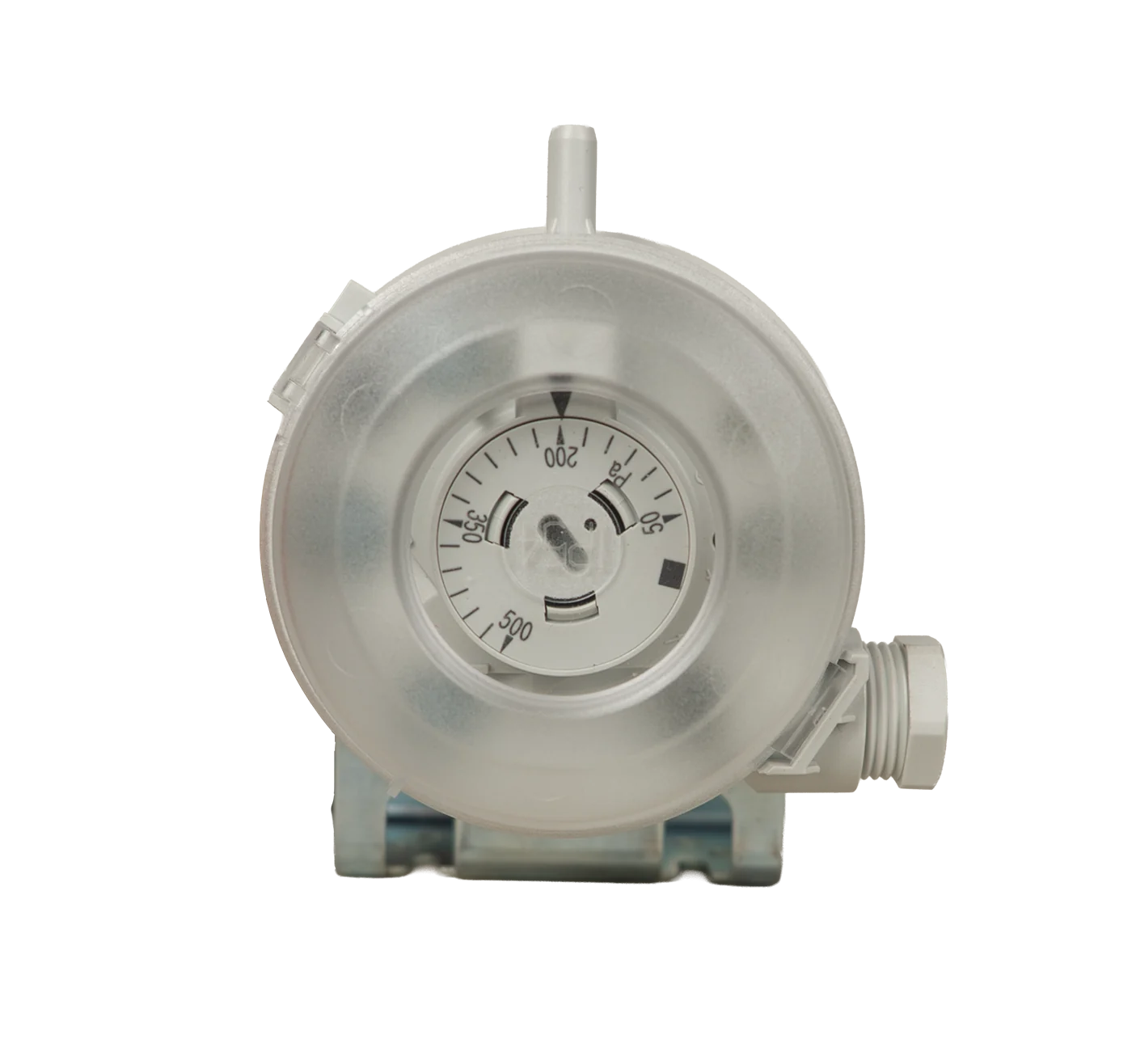

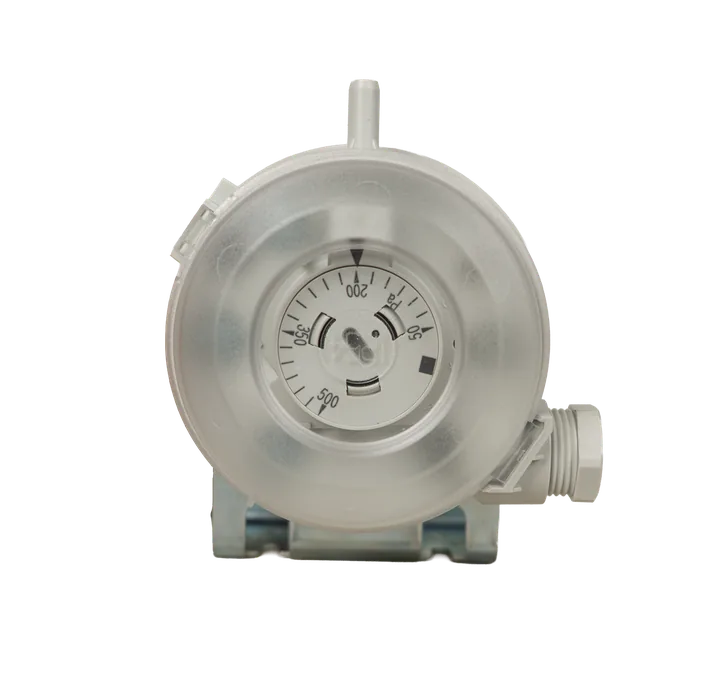

سوئیچ اختلاف فشار هوا زیمنس Symaro مدل QBM81‑5 با رنج 50 تا 500 پاسکال - تصویر اصلی - تصویر محصول

روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

۱۰۰٪

فروشندهٔ انتخاب‌شده: ابزار دقیق رسولی · تغییر فروشنده

اصالت اعلام‌شده توسط فروشنده آماده ارسال

وضعیت کالا

استوک

قیمت قیمت با استعلام فروشنده: ابزار دقیق رسولی

موجودی: موجود
زمان تأمین: ۱ روز کاری
وضعیت تولید: در حال تولید
مبدأ ساخت: سوئیس

اطلاعات اعلام‌شده توسط فروشنده

مشخصات کالا در ابزار دقیق رسولی

کد کالای فروشنده: SLR-0003
پارت‌نامبر عرضه‌شده: QBM81‑5
وضعیت کالا: استوک
حداقل سفارش: 1
ضمانت: بدون گارانتی
گواهی کالیبراسیون: اعلام نشده
شرایط پرداخت: نقدی
شرایط ارسال: باربری، پیک شهری، تیپاکس
محدوده ارسال: سراسر ایران
هزینه ارسال: با مشتری
شرایط مرجوعی: 3 روز بعد از تحویل کالا

مشخصات مرجع سازنده در بخش مشخصات فنی قابل مشاهده است.

معرفی

معرفی کالا

سوئیچ اختلاف فشار هوا Siemens Symaro QBM81-5 با کد سفارش BPZ:QBM81-5، رنج قابل تنظیم 50…500 Pa و کنتاکت تبدیلی تک‌پل برای پایش فیلتر، جریان هوا و تسمه فن در سامانه‌های HVAC.

QBM81-5 یک سوئیچ مکانیکی اختلاف فشار برای هوا و گازهای غیرخورنده است و به تغذیه الکتریکی خارجی نیاز ندارد.

کد سفارش	BPZ:QBM81-5
رنج تنظیم	50…500 Pa (0.5…5 mbar؛ 0.2…2 inH₂O)
کاربرد	پایش فیلتر هوا، جریان هوا، پارگی تسمه فن، فشار اتاق تمیز و آشپزخانه
نوع کنتاکت	تک‌پل تبدیلی (SPDT)، ریست خودکار
ظرفیت کنتاکت	AC/DC 24 V حداقل 0.01 A؛ AC 250 V حداکثر 5 A مقاومتی یا 3 A القایی
حفاظت مدار	فیوز داخلی ندارد؛ حفاظت خارجی الزامی، فیوز کندکار حداکثر 10 A یا کلید حداکثر 13 A
عمر مکانیکی	بیش از 1,000,000 سیکل کلیدزنی
اضافه‌فشار یک‌طرفه	7500 Pa در 30- تا 75+°C؛ 5000 Pa در 30- تا 85+°C
سیال مجاز	هوا و گازهای غیرخورنده
تکرارپذیری رنج این مدل	کمتر از ±5 Pa
درجه حفاظت	IP54؛ کلاس حفاظتی III
اتصال الکتریکی	۳ ترمینال پیچی، گلند PG11
اتصال فشار	دو نازل نری با قطر 6.2 mm
دمای کار / انبارش	30- تا 85+°C / 40- تا 85+°C
رطوبت	کمتر از 90% بدون میعان
تأییدها	CE، EAC و DVGW طبق سند رسمی
وزن	حدود 0.19 kg با براکت و بسته‌بندی
وضعیت محصول	Active Product

کیت همراه شامل دو آداپتور کانال، چهار پیچ و ۲ متر شیلنگ 5/8 mm است.

مشخصات فنی

مدل QBM81-5

برند زیمنس

دسته‌بندی سوئیچ فشار

کشور تولید یا مونتاژ سوئیس

استاندارد و گواهی صنعتی CE، EAC، RoHS

درجه حفاظت IP۵۴

محل نصب Indoor، Outdoor، Wall Mount

حداقل دمای کاری -۳۰ °C

حداکثر دمای کاری ۸۵ °C

رنج اندازه‌گیری ۵۰…۵۰۰ Pa؛ ۰.۵…۵ mbar؛ ۰.۲…۲ inH₂O

سیگنال خروجی رله SPDT

اتصال الکتریکی ترمینال، گلند کابل

سیال/محیط فرآیندی هوا

ولتاژ تغذیه بدون ولتاژ تغذیه

نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش از سیم‌بندی، مدار را بی‌برق و نبود ولتاژ را آزمون کنید.
سوئیچ را ترجیحاً عمودی روی کانال یا دیوار و بالاتر از نقاط برداشت فشار نصب کنید.
پورت P1 را به فشار بالاتر و P2 را به فشار پایین‌تر متصل کنید؛ شیلنگ‌ها را بدون حلقه و با شیب پیوسته برای جلوگیری از تجمع میعان اجرا کنید.
طول بیش از ۲ متر پاسخ را کند می‌کند. فقط هوا یا گاز غیرخورنده به پورت‌ها وصل شود.
نقطه تنظیم 50…500 Pa را با پیچ زیر درپوش تنظیم کنید. نصب افقی نقطه کلیدزنی را تغییر می‌دهد: درپوش رو به بالا حدود 11 Pa بیشتر و رو به پایین حدود 11 Pa کمتر.
کنتاکت SPDT را با توجه به ترمینال 1–2 برای فشار پایین و 1–3 برای فشار بالاتر سیم‌بندی کنید.
چون فیوز داخلی وجود ندارد، حفاظت خارجی اعلام‌شده در دیتاشیت را نصب و پس از راه‌اندازی، عملکرد را با منبع فشار مرجع آزمون کنید.

نکته ایمنی: حدود ظرفیت کنتاکت و حفاظت مدار باید متناسب با بار واقعی رعایت شود.
