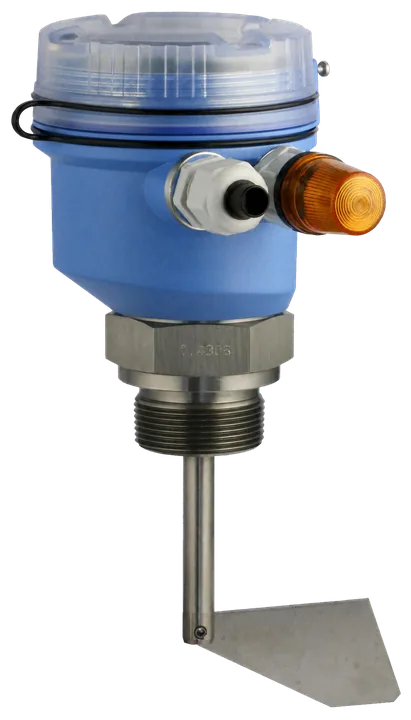

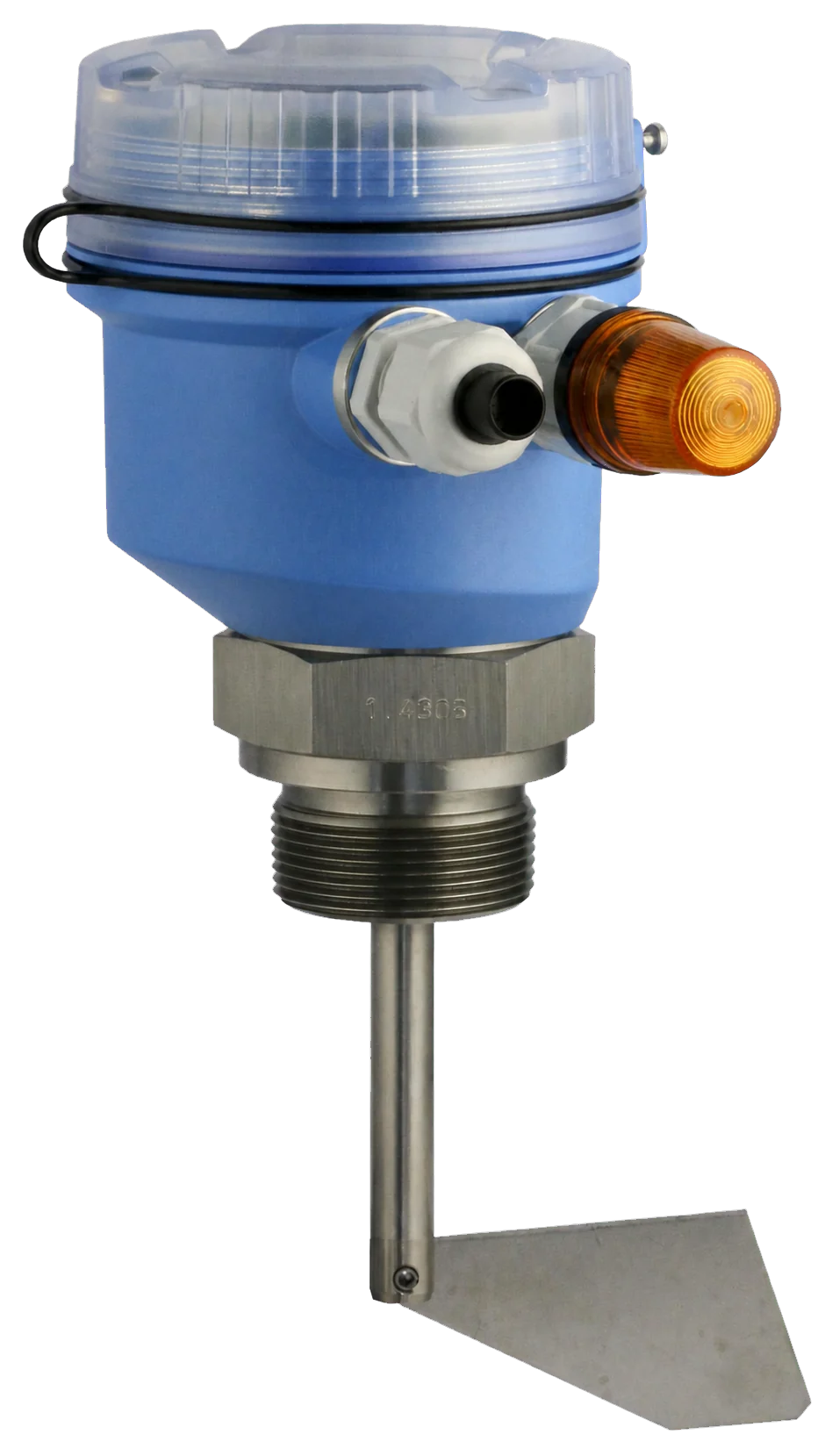

سوئیچ سطح پره‌ای اندرس هاوزر Soliswitch FTE20 کد FTE20-FC13AA12

FTE20-FC13AA12

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

سوئیچ سطح نقطه‌ای پره‌ای Endress+Hauser Soliswitch FTE20 با کد FTE20-FC13AA12 برای تشخیص پر/خالی مواد جامد بالک؛ نسخه 24 VDC، اتصال G 1½ از PBT، شفت 75 میلی‌متر و پره لولایی استنلس استیل 304.

Soliswitch FTE20 یک سوئیچ سطح نقطه‌ای الکترومکانیکی برای مواد جامد بالک مانند پودرها، غلات، گرانول، سیمان و خوراک دام است. با پوشاندن پره، چرخش متوقف و کنتاکت تبدیلی شناور برای اعلام وضعیت پر، خالی یا نیاز به شارژ تغییر حالت می‌دهد.

پیکربندی کد FTE20-FC13AA12

  • تأییدیه: FM DIP Class II/III, Division 1, Groups E-G
  • اتصال فرآیندی: رزوه نری G 1½ با متریال PBT
  • طول شفت: 75 میلی‌متر
  • تغذیه: 24 VDC با تلرانس ±15 درصد
  • پره: نوع لولایی از استنلس استیل 1.4301 / 304

مشخصات کلیدی

  • حداقل چگالی قابل تشخیص 80 گرم بر لیتر و تنظیم حساسیت در سه سطح
  • خروجی SPDT شناور؛ زمان سوئیچ تقریبی 3.5 ثانیه
  • درجه حفاظت IP66 و محفظه پلی‌کربنات مقاوم
  • دمای فرآیند از 20- تا 80 درجه سلسیوس و فشار اضافی فرآیند تا 1.5 بار
  • دو ورودی کابل M20 × 1.5 و امکان چرخش 360 درجه محفظه

این تجهیز برای اندازه‌گیری پیوسته سطح نیست؛ خروجی آن فقط رسیدن یا نرسیدن ماده به نقطه نصب را اعلام می‌کند. انتخاب محل نصب، طول شفت و وضعیت تأییدیه باید با شرایط واقعی سیلو و پلاک تجهیز تطبیق داده شود.

مشخصات فنی

مدل FTE20-FC13AA12
برند اندرس+هاوزر
دسته‌بندی سوئیچ سطح پره‌ای
کشور تولید یا مونتاژ آلمان
فناوری تشخیص سطح پره چرخان الکترومکانیکی
نوع ماده/محیط مواد جامد بالک، پودر و گرانول
حداقل چگالی ماده بالک ≥ ۸۰ g/L
ولتاژ تغذیه ۲۴ VDC ±۱۵% (حدود ۲۰.۴ تا ۲۷.۶ VDC)
خروجی سوئیچ کنتاکت تبدیلی شناور SPDT، عملکرد روشن/خاموش
اتصال فرآیندی G ۱½ رزوه نری
طول شفت یا کابل ۷۵ mm
نوع پره پره لولایی
متریال پره استنلس استیل ۱.۴۳۰۱ / ۳۰۴
متریال اتصال فرآیندی PBT
متریال محفظه پلی‌کربنات
درجه حفاظت IP۶۶
حداکثر فشار فرآیند ۱.۵ bar
حداقل دمای فرآیند -۲۰ °C
حداکثر دمای فرآیند ۸۰ °C
تأییدیه ناحیه خطرناک FM DIP Class II/III, Division ۱, Groups E-G
ورودی کابل ۲ × گلند کابل M۲۰ × ۱.۵
زمان پاسخ سوئیچ ۳.۵ ثانیه از توقف پره تا صدور سیگنال
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش از نصب

  1. کد سفارش، ولتاژ 24 VDC، تأییدیه ناحیه خطرناک و سازگاری اتصال G 1½ با فرایند را با پلاک تجهیز کنترل کنید.
  2. فشار، دما، چگالی و اندازه دانه ماده را با حدود مجاز دفترچه رسمی مقایسه کنید. هنگام نصب، مخزن باید ایمن، بدون فشار و در برابر ورود ناخواسته ماده قفل شده باشد.

نصب مکانیکی

  1. برای اعلام پرشدن، تجهیز را از بالای سیلو یا از کنار نصب کنید؛ برای اعلام نیاز به شارژ، نصب از پایین یا بخش مایل مخروط مجاز است، به شرط حفاظت در برابر ضربه ماده.
  2. پره را در مسیر مستقیم ریزش مواد قرار ندهید. در نصب جانبی، در صورت ریزش سنگین، بالای تجهیز محافظ مکانیکی نصب کنید.
  3. اتصال رزوه‌ای را با آب‌بندی سازگار ببندید و از اعمال نیروی جانبی بیش از 60 نیوتن به شفت جلوگیری کنید. محفظه را پس از نصب بچرخانید تا ورودی‌های کابل رو به پایین باشند.

سیم‌بندی و راه‌اندازی

  1. برق را قطع کنید، هادی حفاظتی را متصل و تغذیه 24 VDC را طبق نقشه ترمینال دفترچه BA01069F وصل کنید. کنتاکت تبدیلی از ترمینال‌های 11 مشترک، 12 بسته و 13 باز استفاده می‌کند.
  2. برای کابل تغذیه حفاظت اضافه‌جریان با جریان نامی حداکثر 10 آمپر در نظر بگیرید. کابل با قطر 5 تا 9 میلی‌متر استفاده و ورودی بلااستفاده را برای حفظ درجه حفاظت مسدود کنید.
  3. پس از بستن درپوش، گردش شفت را از پنجره مشاهده کنید، آستانه حساسیت را متناسب با چگالی ماده تنظیم و عملکرد پر/خالی را بدون حضور نفر در محدوده خطر آزمایش کنید.

مرجع ایمنی: نصب نهایی باید مطابق Operating Instructions مدل FTE20 و الزامات محلی ناحیه خطرناک انجام شود.
