تصویر این پیشنهاد ثبت نشده است. تصویر مرجع محصول نمایش داده می‌شود.
تصویر مرجع محصول
روی تصویر اسکرول کنید تا زوم شودبا دو انگشت زوم و با یک انگشت جابه‌جا کنید
فروشندهٔ انتخاب‌شده: ابزار دقیق رسولی · تغییر فروشنده
اصالت اعلام‌شده توسط فروشندهآماده ارسال
وضعیت کالا
استوک
قیمت۳۰,۰۰۰,۰۰۰ تومان
فروشنده: ابزار دقیق رسولی
موجودی
موجود
زمان تأمین
۱ روز کاری
وضعیت تولید
تولید متوقف‌شده
مبدأ ساخت
آلمان
اطلاعات اعلام‌شده توسط فروشنده
مشخصات کالا در ابزار دقیق رسولی
کد کالای فروشنده
SLR-0003
پارت‌نامبر عرضه‌شده
ARI‑SAFE
وضعیت کالا
استوک
حداقل سفارش
1
ضمانت
بدون گارانتی
گواهی کالیبراسیون
اعلام نشده
شرایط پرداخت
نقدی
شرایط ارسال
باربری، پیک شهری، تیپاکس
محدوده ارسال
سراسر ایران
هزینه ارسال
با مشتری
شرایط مرجوعی
3 روز بعد از تحویل کالا
مشخصات مرجع سازنده در بخش مشخصات فنی قابل مشاهده است.
معرفی
معرفی کالا

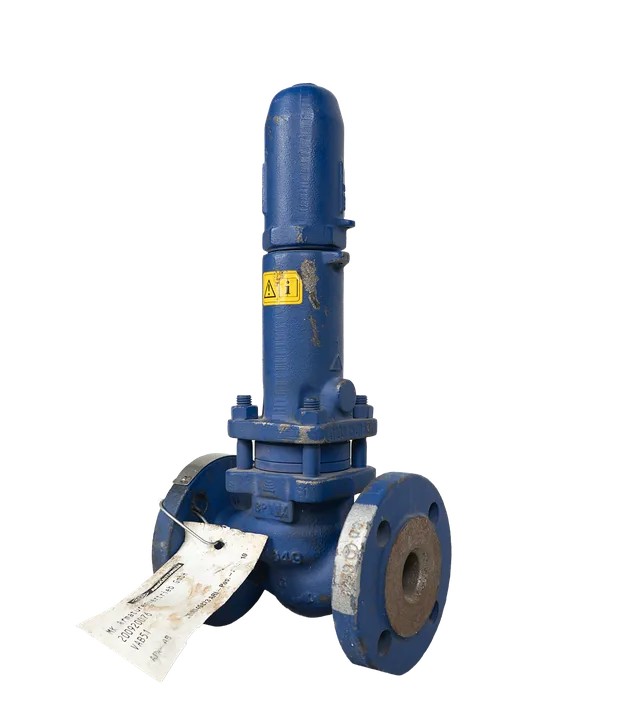

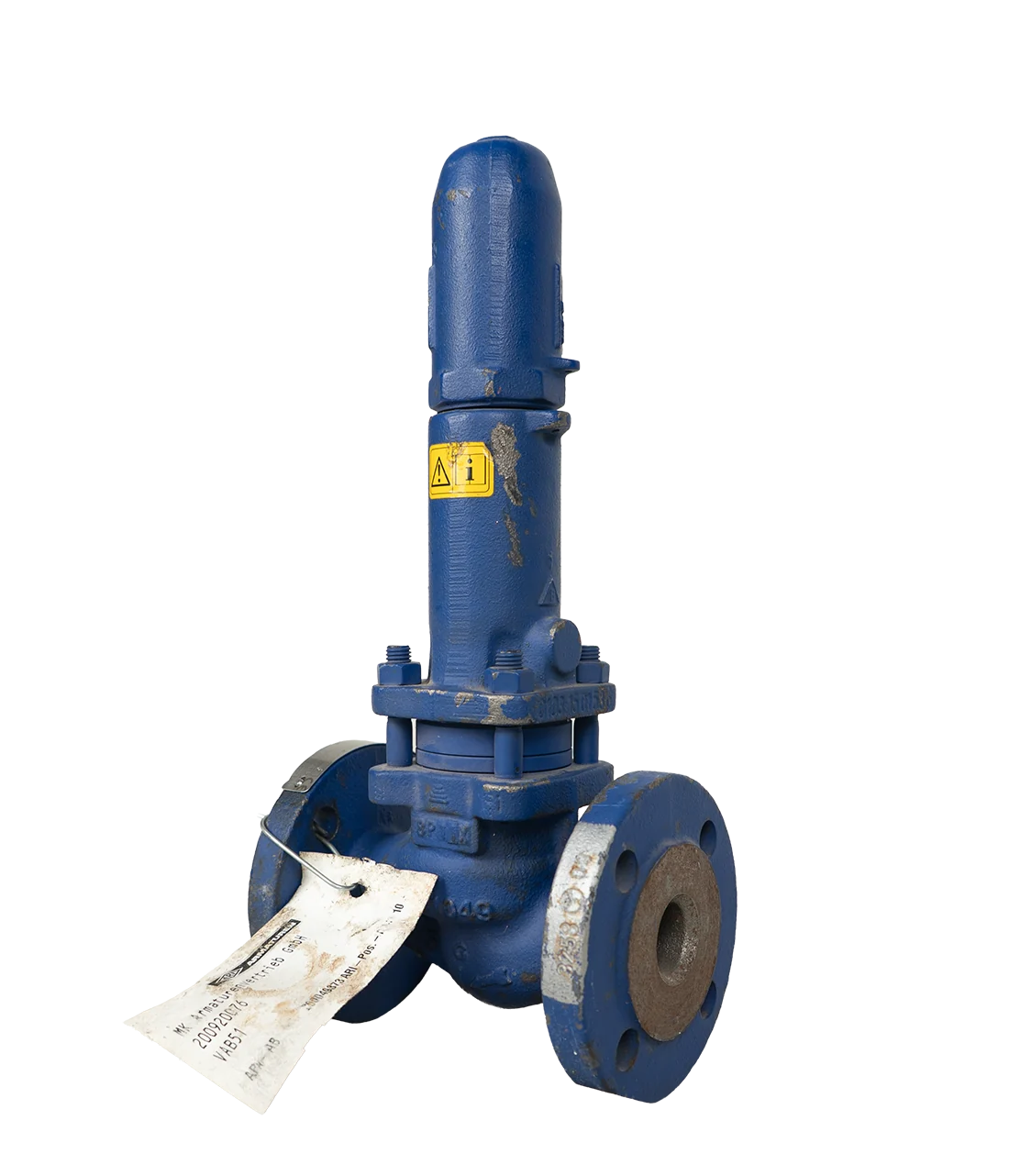

این محصول یک شیر اطمینان مستقیم‌عملگر فنردار و فلنجی از خانواده ARI‑SAFE Series 900 است. حک EN‑JS1049 روی بدنه، ساخت آن از چدن داکتیل را نشان می‌دهد. Figure، سایز ورودی و خروجی، کلاس فشار و فشار تنظیم از تصاویر فعلی قطعی نیستند و پیش از انتخاب یا نصب باید با پلاک و گواهی تنظیم تطبیق داده شوند.
شیر ARI‑SAFE برای حفاظت خطوط و تجهیزات در برابر افزایش فشار به‌کار می‌رود. ساختار مشاهده‌شده شامل بدنه زاویه‌ای فلنجی، بونت بسته، کلاهک بسته و مکانیزم مستقیم‌عملگر فنردار است. برای استعلام دقیق باید Figure کامل، DN ورودی و خروجی، PN دو فلنج، فشار تنظیم، سیال، دما، ظرفیت تخلیه، نوع سیت، Bellows و گواهی تست اعلام شوند. کدهای روی تگ کاغذی نباید بدون سند به‌عنوان مدل یا شماره فنی سازنده ثبت شوند.
مشخصات فنی
مدلARI‑SAFE
برندآری آرماتورن
دستهبندیشیر اطمینان
کشور تولید یا مونتاژآلمان
استاندارد و گواهی صنعتیCE، PED
محل نصبIndoor، Outdoor، Field Mount
حداقل دمای کاری-۱۰ °C
حداکثر دمای کاری۳۵۰ °C
کارکرد شیرتخلیه فشار
متریال بدنهچدن داکتیل
سایز نامیDN۲۵
رده فشاری PNPN۱۶
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
Figure، DN/PN، Set Pressure، سیال، دما و ظرفیت تخلیه با محاسبات حفاظت فشار تطبیق داده شود.
پلاک، پلمب و گواهی تنظیم کنترل شوند؛ شیر فاقد گواهی معتبر وارد سرویس ایمنی نشود.
خط ایزوله، بدون فشار و تا دمای ایمن سرد شود.
شیر مطابق دستور سازنده و معمولاً با محور فنر عمودی نصب شود.
هیچ تنش، وزن پایپینگ یا بار خارجی به بدنه و فلنج‌ها منتقل نشود.
مسیر ورودی کوتاه و فاقد افت فشار غیرمجاز باشد.
خط خروجی به محل امن هدایت و برای جلوگیری از تجمع کندانس یا مایع زهکشی شود.
Back Pressure خروجی در سایزینگ و انتخاب Bellows لحاظ شود.
گسکت، پیچ و فلنج با DN، PN، دما و سیال سازگار باشند.
پس از نصب، Tightness، مسیر تخلیه، فشار بازشدن و پلمب در آزمون کنترل‌شده ثبت شوند.
