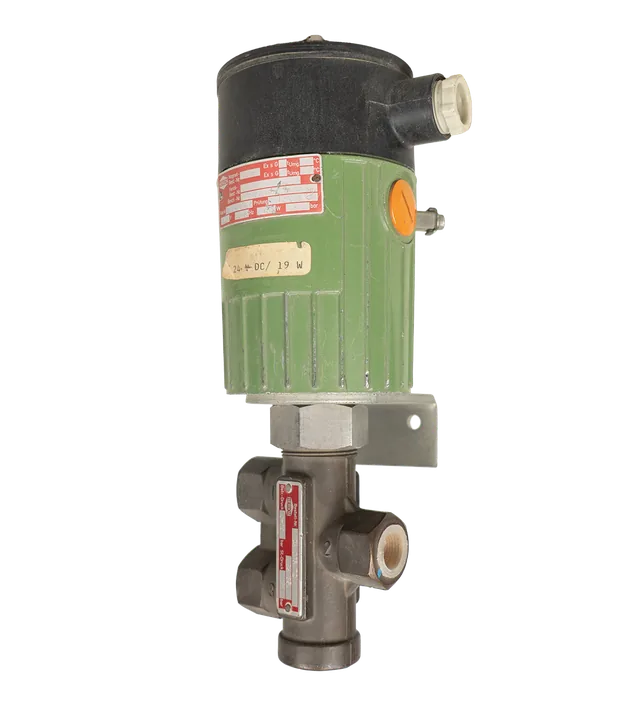

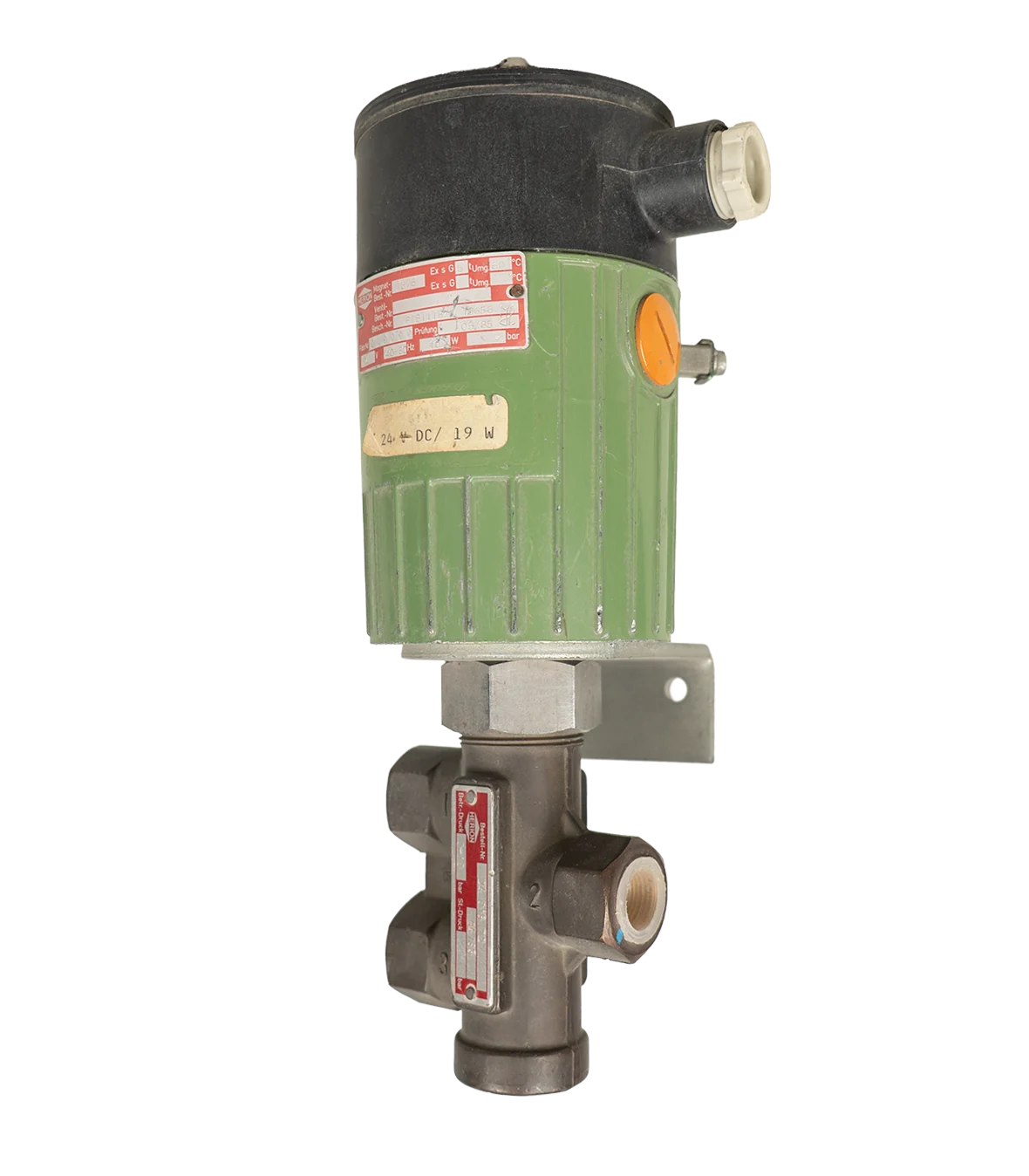

شیر برقی HERION حاضر یک شیر سهراهه 3/2 با عملگر سلونوئیدی و تحریک دستی است که برای قطعووصل یا تغییر مسیر یک مدار سیال بهکار میرود. مجموعه موجود دارای بوبین شماره 1375 با تغذیه 24 V DC و توان نامی 19 W است.
این محصول از یک بدنه شیر سهپورته و یک عملگر الکترومغناطیسی HERION تشکیل شده است. پورتهای روی بدنه با اعداد 1، 2 و 3 مشخص شدهاند. در نامگذاری متداول پنوماتیک، پورت 1 معمولاً ورودی فشار، پورت 2 خروجی مصرفکننده و پورت 3 مسیر تخلیه است؛ بااینحال، بهدلیل نامشخصبودن مدل دقیق و آرایش داخلی، این ترتیب باید پیش از اتصال با نقشه شیر یا آزمایش بدون فشار تأیید شود.
با اعمال برق به بوبین، هسته مغناطیسی جابهجا شده و ارتباط داخلی پورتها تغییر میکند. قطعه نارنجی روی محفظه، تحریک دستی برای آزمایش مکانیکی شیر است. وضعیت عادی شیر، یعنی نرمالبسته یا نرمالبازبودن، از تصاویر مشخص نیست.
این نمونه ظاهراً متعلق به نسل قدیمی محصولات HERION است. بنابراین انتخاب جایگزین باید براساس عملکرد واقعی، سایز رزوه، فشار، سیال، وضعیت عادی، دبی، جنس آببندی و الزامات محیط خطرناک انجام شود؛ شباهت ظاهری کافی نیست.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلBestell-Nr
برندآیامآی نورگرن
دستهبندیشیر برقی
کشور تولید / مونتاژآلمان
استاندارد و گواهی صنعتیce
درجه حفاظتip۶۵
محل نصبindoor, outdoor, pipe-mount
حداکثر دمای کاری۶۰ deg_c
ولتاژ تغذیه۲۴vdc
کارکرد شیرisolation, throttling, diverting
اتصال انتهایی شیرthreaded-bsp, threaded-npt
رده فشاری PNpn۱۶
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
برق کنترل را قطع و خط سیال را کاملاً ایزوله و بدون فشار کنید.
پیش از نصب، شماره سفارش پلاک، سایز و استاندارد رزوه، فشار کاری و نوع سیال را تعیین کنید.
مسیرهای داخلی شیر را با هوای کمفشار یا نقشه رسمی بررسی کنید تا عملکرد NC، NO یا عمومی مشخص شود.
پورتها را صرفاً پس از تأیید عملکرد متصل کنید. در کاربرد معمول پنوماتیک:
پورت 1: ورودی فشار
پورت 2: خروجی به مصرفکننده
پورت 3: تخلیه
اگر پورت 3 برای هوای فشرده استفاده میشود، در صورت نیاز صداخفهکن مناسب نصب کنید؛ مسیر تخلیه نباید مسدود شود.
لولهکشی را پیش از اتصال پاکسازی کنید. پلیسه، نوار آببندی و ذرات نباید وارد شیر شوند.
برای بستن اتصالات از محل آچارخور بدنه استفاده کنید و تنش لوله را به شیر منتقل نکنید.
مجموعه را به کمک براکت موجود روی سطحی محکم و کمارتعاش نصب کنید.
کابلکشی را برای 24 V DC و توان 19 W انجام دهید؛ جریان نامی تقریبی بوبین حدود 0.79 A است. منبع تغذیه و خروجی PLC یا رله باید این جریان و جریان هجومی احتمالی را تحمل کنند.
پیش از سیمبندی، پلاریته یا وجود دیود داخلی بررسی شود؛ از روی تصاویر نمیتوان وجود مدار محافظ را تأیید کرد.
بدنه فلزی و اتصال ارت احتمالی را مطابق مقررات برق صنعتی بررسی و متصل کنید.
با استفاده کوتاهمدت از تحریک دستی نارنجی، آزادبودن مکانیزم بررسی شود؛ در حین بهرهبرداری عادی آن را در وضعیت فعال رها نکنید.
ابتدا شیر را با فشار کم راهاندازی و عملکرد هر سه پورت، نشتی خارجی و نشتی داخلی را آزمایش کنید.
سپس بوبین را برقدار کرده و تغییر وضعیت، برگشت پس از قطع برق و افزایش دمای بوبین را کنترل کنید.
بهدلیل وجود علائم قدیمی حفاظت انفجاری، تجهیز بدون تأیید گواهی معتبر و خواندن کامل پلاک نباید در منطقه خطرناک نصب شود.
