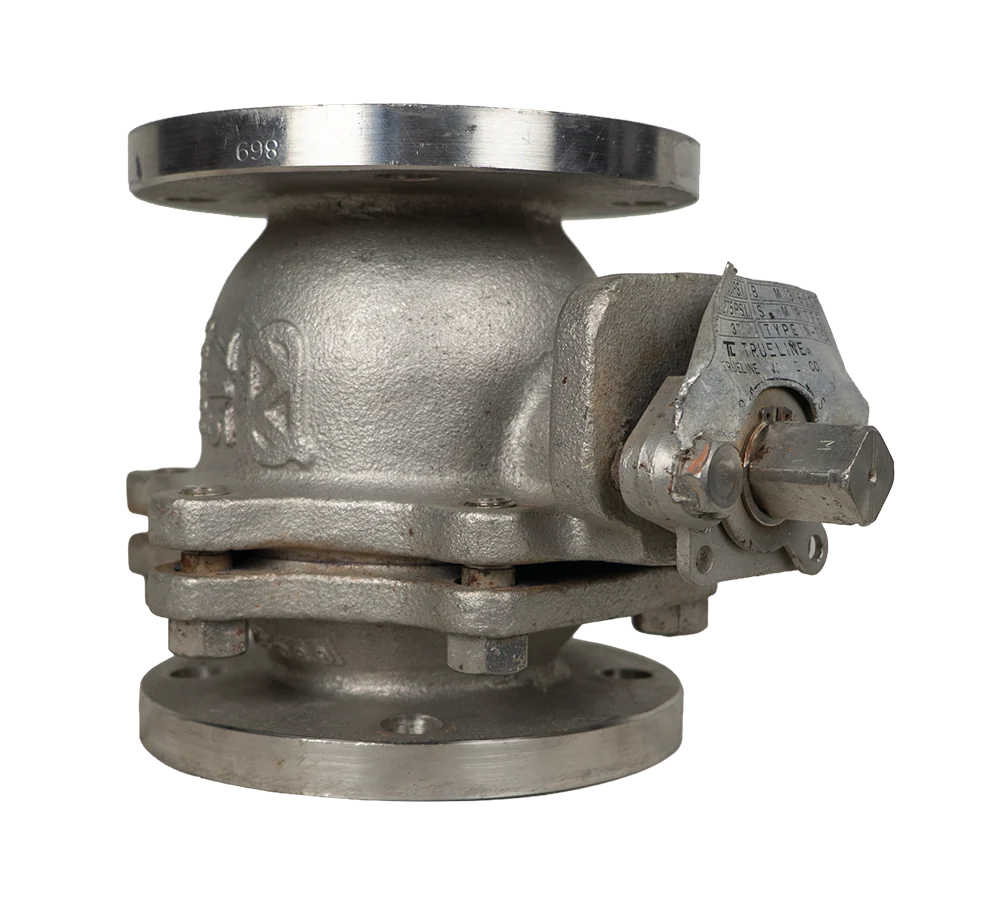

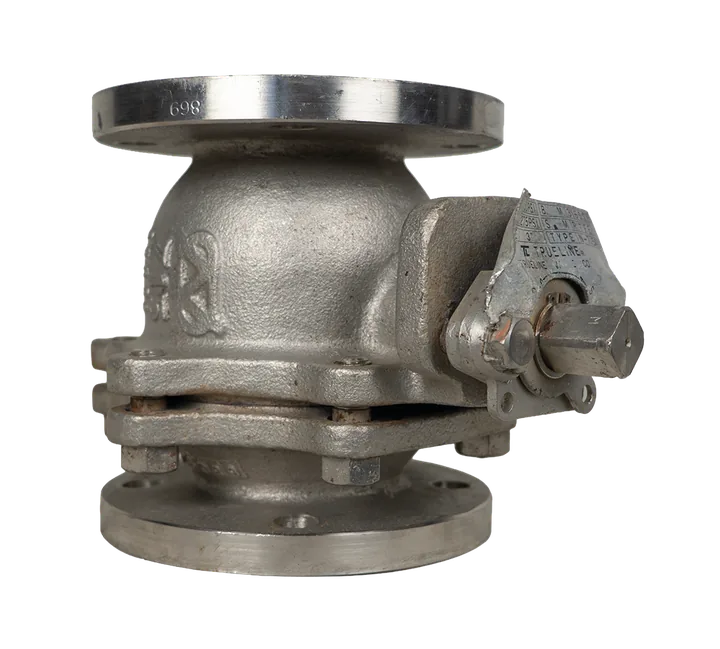

شیر توپی دستی فلنجی Trueline Valve Co. مدل/Type N-715A با سایز 3" و بدنه استنلس استیل CF8M / 316SS است. روی پلاک ریتینگ WOG 275 PSI و عبارت TFE برای سیت/آببند قابل خواندن است. تجهیز از نوع دستی و فلنجی بوده و برای قطع و وصل جریان در خطوط فرآیندی قابل بررسی است.
این محصول یک شیر توپی دستی صنعتی با اتصال فلنجی است که از روی پلاک به برند/سازنده TRUELINE VALVE CO. و Type N-715A منتسب میشود. سایز روی پلاک 3" درج شده و بدنه/متریال با دو شاهد مستقل پشتیبانی میشود: روی پلاک 316SS و روی بدنه CF8M حک شده است. CF8M در ادبیات متریال شیرآلات معمولاً معادل ریختهگری استنلس استیل 316 برای بدنههای ریختگی است، بنابراین برای فرم بازکس مقدار عملیاتی «استنلس استیل 316» قابل ثبت است، با ذکر شاهد CF8M در توضیح.
از نظر کارکرد، تجهیز یک شیر دستی برای باز و بستهکردن مسیر است، نه کنترل ولو پنوماتیکی یا برقی. هیچ اکچویتور، سولنوئید، لیمیتسوئیچ، پوزیشنر، کابل یا ترمینال روی محصول دیده نمیشود. بنابراین فیلدهای سیگنال، ولتاژ، پروتکل، IP و SIL نباید با حدس پر شوند. اگر در فرم گزینه «ندارد» برای تغذیه/سیگنال موجود باشد، میتوان برای شیر دستی انتخاب کرد؛ اما در این خروجی مقدار آماده ثبت خالی نگه داشته شد تا با گزینههای دقیق فرم شما هماهنگ شود.
مشخصات فنی
مدلN-715A
مدل پایهN-715A
شماره فنی سازنده3150 / 698
کد سفارش3150 / 698
برندترولاین
دستهبندیشیر توپی دستی
کشور تولید یا مونتاژکانادا
محل نصبIndoor، Outdoor، Field Mount، Pipe Mount
حداقل دمای کاری-۲۰ °C
حداکثر دمای کاری۶۰ °C
کارکرد شیرقطع و وصل / Isolation، کنترل دبی / Throttling
متریال بدنهاستنلس استیل ۳۱۶
متریال سیتPTFE، RTFE
متریال آببندPTFE، RTFE
اتصال انتهایی شیرفلنجی RF
کلاس فشاری ASMEClass ۱۵۰
رده فشاری PNPN۱۶
نوع اتصال فرآیندیفلنجی
متریال در تماس با سیالاستنلس استیل ۳۱۶، PTFE
نصب و راهاندازی
اطلاعات نصب و راهاندازی
شیر باید بین فلنجهای همسایز 3" و هماستاندارد نصب شود. قبل از نصب، سطح Raised Face/Face فلنجها، سلامت سوراخها، وضعیت پیچها، هممحوری خط و گسکت مناسب با سیال و دما کنترل شود. پیچها باید بهصورت ضربدری و مرحلهای سفت شوند تا تنش موضعی روی بدنه و نشتی گسکت ایجاد نشود. پس از نصب، وضعیت حرکت دسته/استم، آببندی سیت، نشتی از بدنه، نشتی از محل stem/packing و نشتی فلنجها تست شود. چون کالا استوک است، تست هیدرواستاتیک/نشتی و بازدید خوردگی داخلی قبل از فروش یا بهرهبرداری پیشنهاد میشود.
