معرفی
معرفی کالا

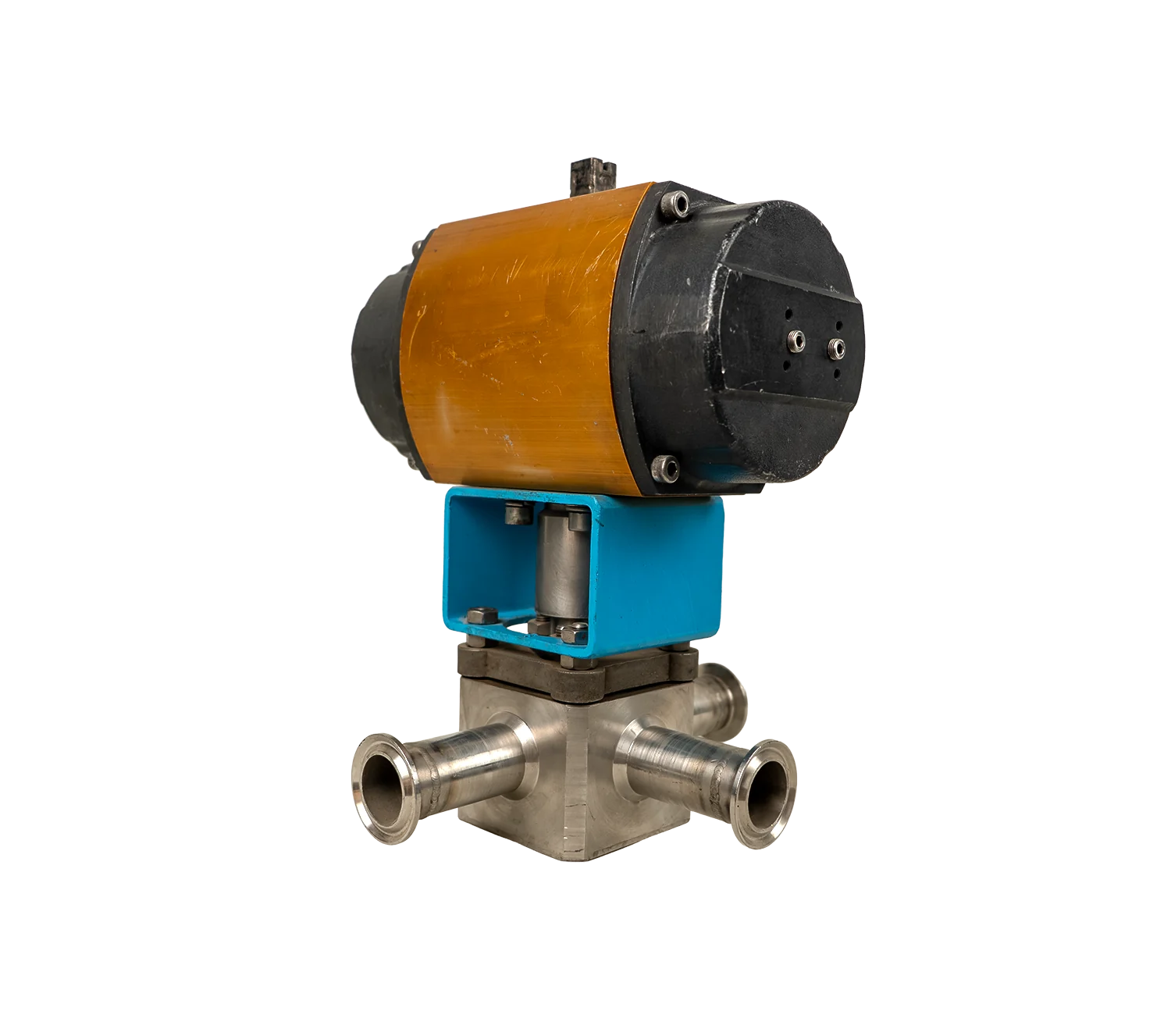

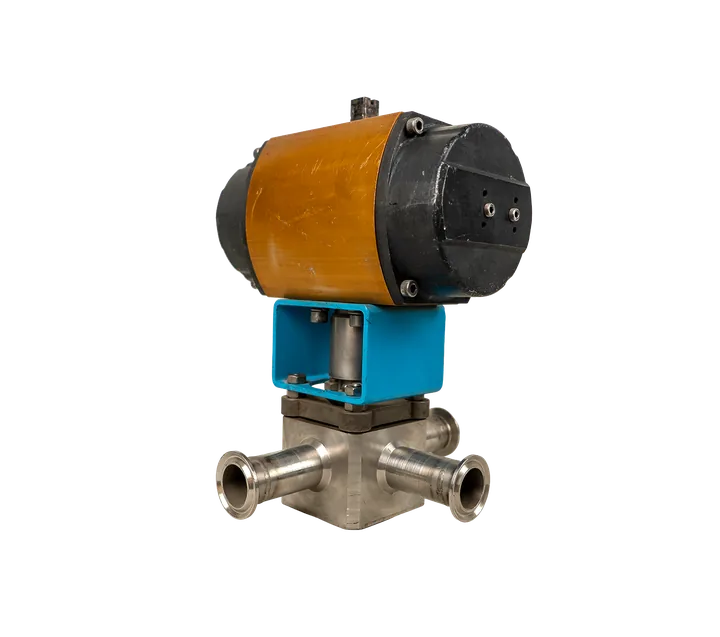

این مجموعه یک شیر توپی چهارراهه چندپورته پنوماتیکی DN32 با رده فشار PN40 است که برای تغییر مسیر، توزیع یا ترکیب جریان بین چهار مسیر استفاده می‌شود. بدنه از استنلس‌استیل ساخته شده و اتصالات فرایندی آن از نوع Sanitary Clamp هستند، بنابراین برای خطوط فرایندی که نیاز به باز و بست سریع، قابلیت شست‌وشو و حداقل فضای مرده دارند مناسب است. اکچویتور پنوماتیکی ربع‌گرد با چرخش حدود 90 درجه، Ball داخلی را بین وضعیت‌های مختلف جابه‌جا می‌کند. این نوع شیر در صنایع غذایی، دارویی، شیمیایی، آب و فرایندهای Utility برای Switching و Diverting چند مسیر کاربرد دارد.
این مجموعه یک شیر توپی چهارراهه چندپورته پنوماتیکی DN32 با رده فشار PN40 است که برای تغییر مسیر، توزیع یا ترکیب جریان بین چهار مسیر استفاده می‌شود. بدنه از استنلس‌استیل ساخته شده و اتصالات فرایندی آن از نوع Sanitary Clamp هستند، بنابراین برای خطوط فرایندی که نیاز به باز و بست سریع، قابلیت شست‌وشو و حداقل فضای مرده دارند مناسب است. اکچویتور پنوماتیکی ربع‌گرد با چرخش حدود 90 درجه، Ball داخلی را بین وضعیت‌های مختلف جابه‌جا می‌کند. این نوع شیر در صنایع غذایی، دارویی، شیمیایی، آب و فرایندهای Utility برای Switching و Diverting چند مسیر کاربرد دارد.
مشخصات فنی
مدل
UTH32K
برند
نامشخص
دسته‌بندی
شیر توپی پنوماتیک
کشور تولید یا مونتاژ
آلمان
استاندارد و گواهی صنعتی
CE
محل نصب
Indoor، Pipe Mount
حداقل دمای کاری
-۲۰ °C
حداکثر دمای کاری
۱۵۰ °C
کارکرد شیر
قطع و وصل / Isolation
متریال بدنه
استنلس استیل ۳۱۶L
متریال آب‌بند
PTFE
کلاس فشاری ASME
Class ۳۰۰
رده فشاری PN
PN۴۰
نوع اتصال فرآیندی
Tri-Clamp
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
شیر باید طوری نصب شود که هیچ تنش مکانیکی از لوله‌ها به بدنه وارد نشود. Clampها باید با Gasket مناسب سیال و فشار استفاده شوند.
مراحل پیشنهادی:
چهار پورت را قبل از نصب مشخص و شماره‌گذاری کن.
Orientation شیر را مطابق Flow Diagram فرایند تنظیم کن.
Gasketهای Clamp را سالم و تمیز نصب کن.
Clampها را یکنواخت سفت کن.
اکچویتور باید کاملاً هم‌محور با Stem شیر باشد.
Instrument Air تمیز و خشک را به پورت‌های اکچویتور وصل کن.
قبل از اتصال به PLC، با هوای دستی Open/Close یا Positionهای مورد نیاز را تست کن.
مطمئن شو Ball دقیقاً 90 درجه یا زاویه تعریف‌شده را طی می‌کند.
اگر چند مسیر Switching دارد، تمام Positionها را یکی‌یکی با هوا تست و پورت‌های فعال را ثبت کن.
بعد از تست خشک، Leakage Test انجام بده.
اگر سیال غذایی/دارویی است، بعد از مونتاژ CIP/SIP مناسب انجام شود.
قبل از باز کردن شیر یا اکچویتور، هم فشار Process و هم هوای اکچویتور باید کاملاً صفر شود.
