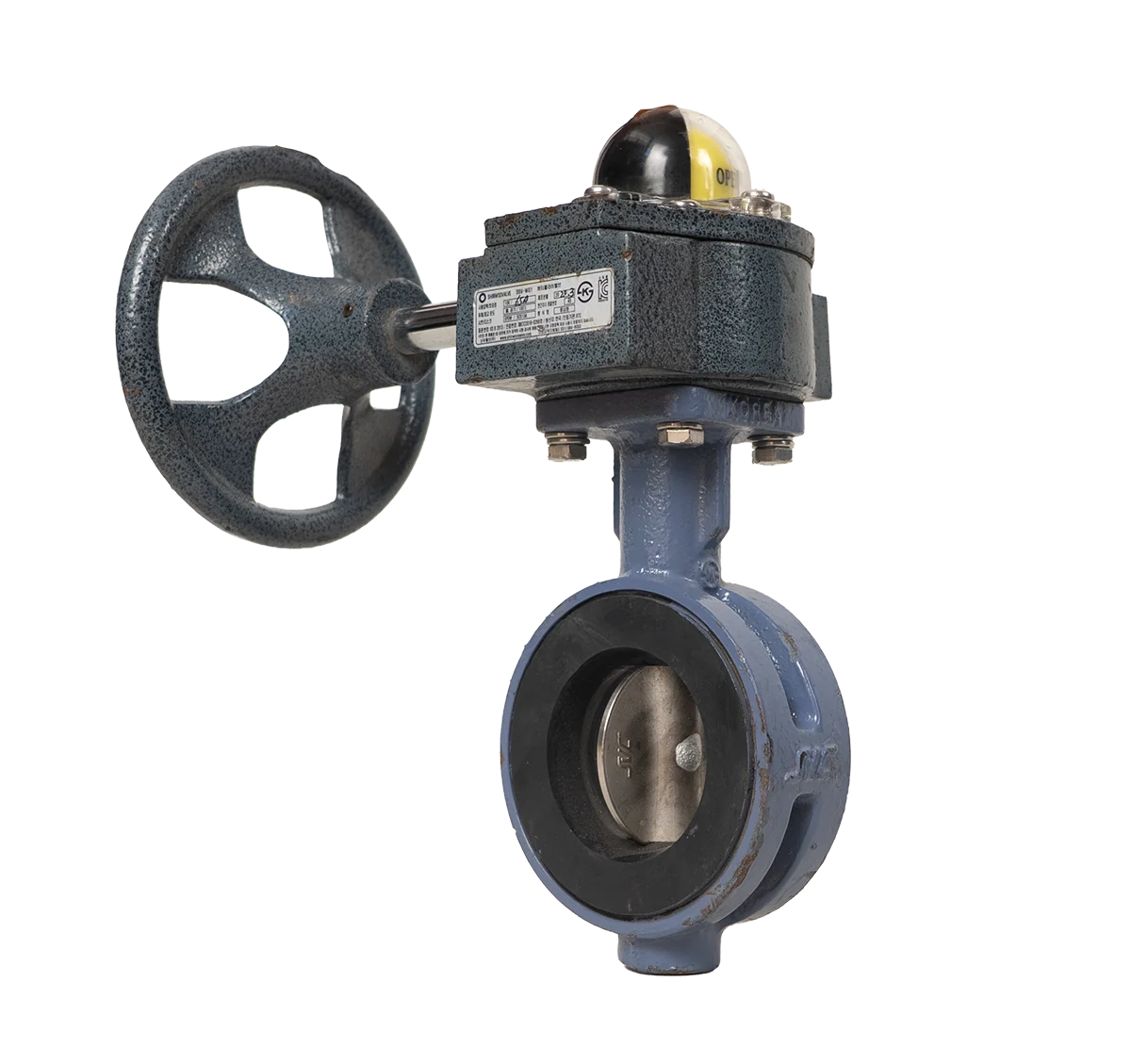

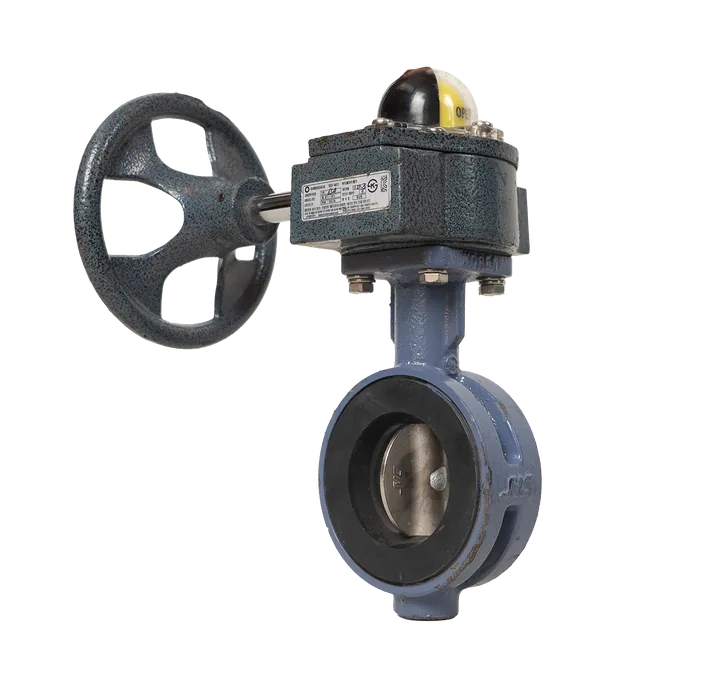

شیر پروانهای دستی گیربکسی Shinwoo Valve مدل SBV-WG1 سایز DN80 و فشار 10K، با بدنه چدنی، دیسک SSC13 و سیت NBR، برای قطع و وصل جریان آب و روغن در خطوط لوله صنعتی و تأسیساتی استفاده میشود.
Shinwoo Valve SBV-WG1 یک شیر پروانهای دستی از خانواده SBV است که در صفحه رسمی Shinwoo بهعنوان Butterfly Valve برای باز و بستهکردن جریان در خطوط انتقال آب گرم و سرد، آب آشامیدنی، فاضلاب، تصفیه فاضلاب، آتشنشانی، HVAC و کاربردهای مشابه معرفی شده است. در این نوع شیر، دیسک دایرهای داخل بدنه با چرخش، مسیر عبور سیال را باز یا بسته میکند و بهدلیل ساختار فشرده و فاصله face-to-face کوتاه، نصب آن نسبت به بسیاری از شیرهای خطی سادهتر است. Shinwoo Valve
بر اساس پلاک تجهیز ارسالی، این نمونه با مدل SBV-WG1، سایز 80A، فشار 10K، بدنه GC، دیسک SSC13 و سیت NBR شناسایی شده است. سیالهای خواندهشده از پلاک آب و روغن هستند. برای ثبت نهایی در پروژه، فشار کاری، دمای کاری، نوع فلنج/استاندارد اتصال و سازگاری متریال سیت با سیال واقعی خط باید توسط مهندس مسئول پروژه کنترل شود.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلSBV
برندشینوو ولو
دستهبندیشیر پروانهای دستی
کشور تولید / مونتاژکرهٔ جنوبی
محل نصبindoor, outdoor, pipe-mount
حداقل دمای کاری-۲۰ deg_c
حداکثر دمای کاری۱۲۰ deg_c
کارکرد شیرisolation, throttling
متریال بدنهcast-iron
متریال سیتnbr
متریال آببندnbr
رده فشاری PNpn۱۶
سیال/محیط فرآیندیwater, oil
نوع اتصال فرآیندیwafer
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
پیش از نصب، مدل، سایز 80A، فشار 10K، جهت جریان، متریال سیت NBR و شرایط سیال با طراحی خط تطبیق داده شود. شیر باید بین فلنجهای هممحور و تمیز نصب شود و از واردکردن تنش مکانیکی ناشی از ناهمراستایی لوله به بدنه شیر جلوگیری شود. پیچها بهصورت ضربدری و مرحلهای سفت شوند تا فشار یکنواخت روی بدنه و سیت اعمال شود. پیش از راهاندازی، مسیر خط از ذرات جوشکاری، پلیسه و آلودگی پاک شود، سپس شیر چند بار بهآرامی باز و بسته شود تا حرکت دیسک و گیربکس بدون گیرکردن کنترل شود. پس از آبگیری یا ورود سیال، نشتی اطراف اتصال و عملکرد کامل باز/بسته بررسی شود. استفاده برای سیال، دما یا فشار خارج از محدوده پلاک مجاز نیست و باید با سازنده یا مهندس پروژه تأیید شود.
اسناد و گواهیها
فایلهای فنی و مدارک محصول
هنوز دیتاشیت، عکس پلاک یا سند تاییدشدهای برای این کد سفارش ثبت نشده است.
