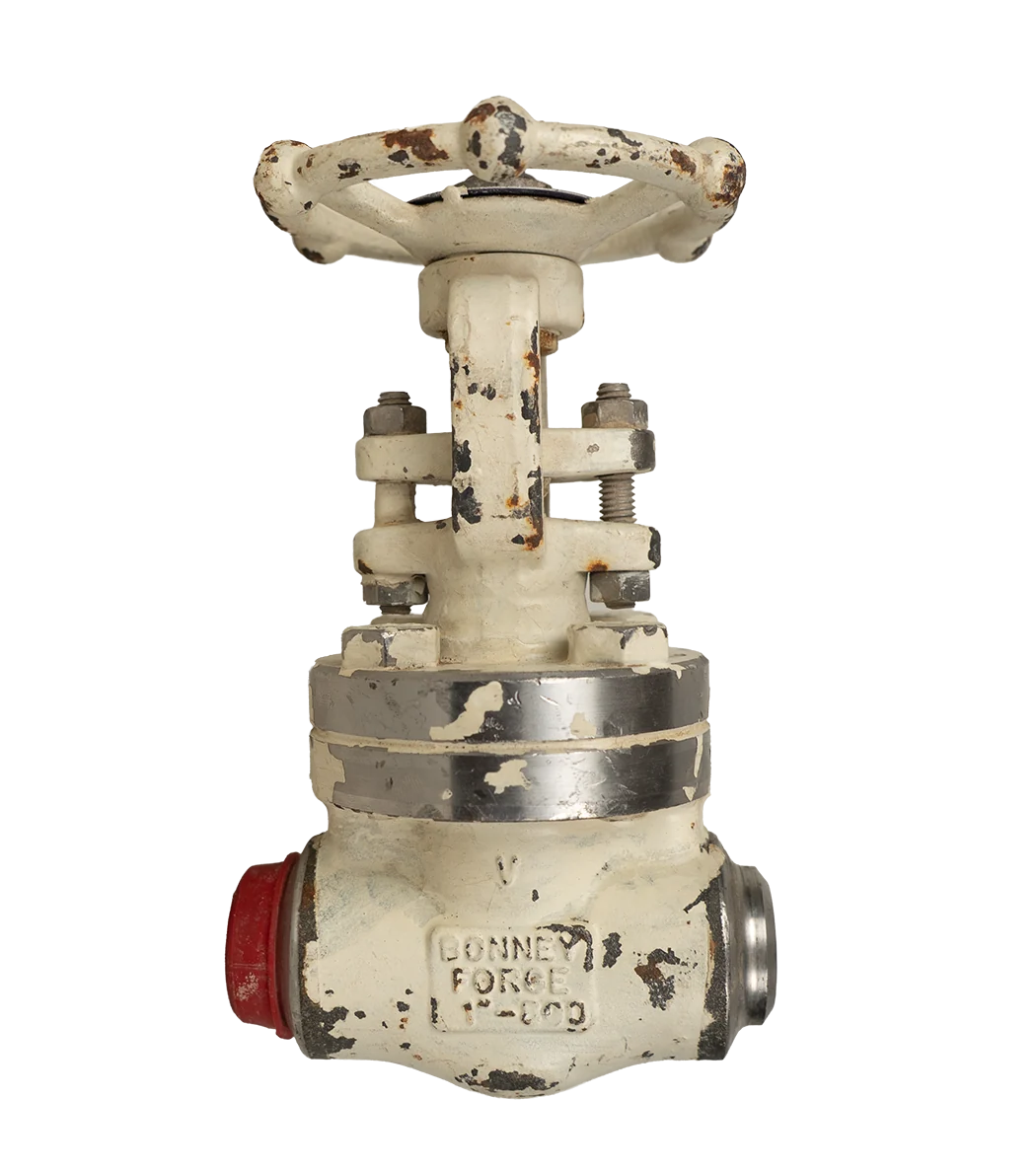

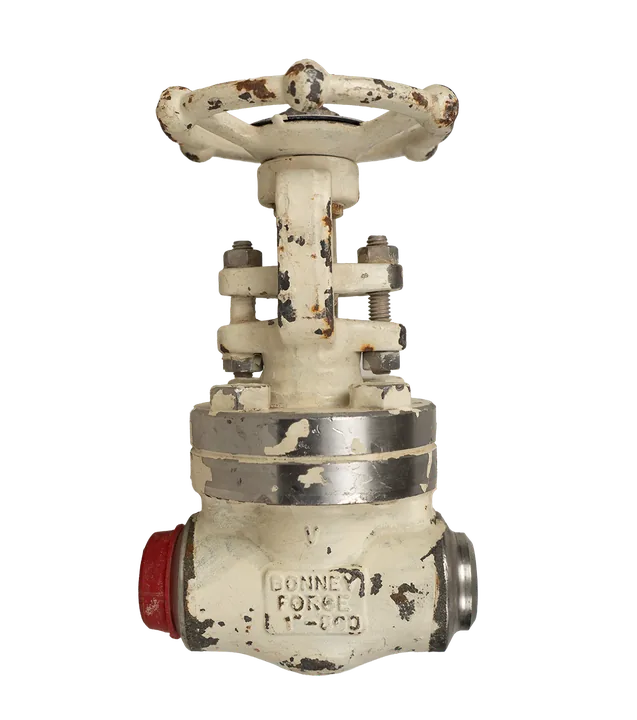

شیر کشویی دستی Bonney Forge / B.F.E. مدل HL 105 یک شیر فورج استانداردپورت با بونت پیچشونده، سایز ۱ اینچ و کلاس فشاری 800 است. پلاک این نمونه بدنه و استم F316L، گوه F316، سیت فلزی سختکاریشده و فشار کاری ۱۹۲۰ psi در 100°F را نشان میدهد. این شیر برای قطعووصل کامل جریان طراحی شده و نباید بدون تأیید سازنده بهعنوان شیر کنترل پیوسته استفاده شود.
معرفی محصول
محصول حاضر یک شیر کشویی فورج دستی از خانواده HL بانی فورج است. کد HL در کاتالوگ رسمی سازنده به ساختار استانداردپورت، کلاس 800 و بونت پیچشونده اشاره دارد. پلاک نمونه، Figure Number را HL 105 ثبت کرده است.
ساختار و عملکرد
مکانیزم شیر از نوع OS&Y با استم بالارونده و فلکه غیربالارونده است. چرخاندن فلکه، گوه را در مسیر خطی بالا یا پایین میبرد. بازشدن کامل، مسیر عبور مستقیم با افت فشار محدود ایجاد میکند و بستهشدن کامل برای ایزولهسازی خط بهکار میرود.
سایز نامی: ۱ اینچ
کلاس فشاری: Class 800
فشار درجشده در 100°F: ۱۹۲۰ psi
بدنه و استم: F316L
گوه: F316
استانداردهای درجشده: API 602 / BS 5352
ملاحظات انتخاب و استعلام
پیش از خرید یا جایگزینی باید نوع اتصال انتهایی، کشور ساخت، Order Code کامل، متریال Hardfacing، فشار و دمای واقعی سرویس، سازگاری سیال و مدارک MTR تأیید شوند. درپوشهای موجود در تصاویر اجازه تشخیص قطعی اتصال NPT یا Socket Weld را نمیدهند.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلHL 105
برندنامشخص
دستهبندیشیر کشویی
کشور تولید / مونتاژآلمان
استاندارد و گواهی صنعتیce
محل نصبindoor, outdoor, pipe-mount
کارکرد شیرisolation, throttling
متریال بدنهstainless-steel-۳۱۶l
سایز نامیdn۲۵-۲
کلاس فشاری ASMEclass-۹۰۰
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
ایمنی و پیششرطها
خط را ایزوله، تخلیه، بدون فشار و تا دمای ایمن سرد کنید.
پلاک، سایز، کلاس فشار، متریال و نوع اتصال را با مدارک پروژه تطبیق دهید.
اتصال انتهایی را پس از برداشتن درپوشها شناسایی کنید؛ حدسزدن NPT یا Socket Weld مجاز نیست.
شیر را از فلکه، استم یا گلند بلند نکنید.
نصب مکانیکی
بدنه، سیت، رزوه یا سوکت، فلکه، استم و پیچهای بونت را از نظر ضربه، خوردگی و آلودگی کنترل کنید.
خط لوله را پاکسازی و از ورود پلیسه، سرباره جوش، نوار آببندی یا ذرات خارجی جلوگیری کنید.
شیر را ترجیحاً با استم عمودی یا در وضعیت مجاز منوال پروژه نصب کنید و فضای کافی برای بالاآمدن استم در نظر بگیرید.
وزن لوله، انبساط حرارتی، ناهممحوری و ارتعاش را با ساپورت مستقل مهار کنید.
در اتصال رزوهای، آچار را فقط روی محل آچارخور بدنه اعمال کنید و نیرو را از فلکه یا یوک منتقل نکنید.
در اتصال Socket Weld، شیر را طبق WPS معتبر و الزامات متریال F316L جوش دهید؛ از انتقال گرمای کنترلنشده به سیت و پکینگ جلوگیری کنید.
شیر را هنگام جوشکاری در وضعیت توصیهشده WPS نگه دارید و پس از اتمام، داخل خط را پاکسازی کنید.
راهاندازی و آزمون
حرکت کامل فلکه و استم را بدون اعمال نیروی اضافه بررسی کنید.
خط را بهآرامی تحت فشار قرار دهید و نشتی اتصالها، بونت و گلند را کنترل کنید.
عملکرد باز و بسته کامل را آزمایش و از باقینماندن شیر در وضعیت نیمهباز برای سرویس دائم جلوگیری کنید.
هرگونه تنظیم گلند را تدریجی و متقارن انجام دهید؛ گشتاور بدون سند سازنده تعیین نشود.
نتیجه تست نشتی، فشار، دما، وضعیت استم و شماره ردیابی پلاک ثبت شود.
اطلاعات مفقود پیش از نصب نهایی
اطلاعات
اقدام لازم
نوع اتصال انتهایی
برداشتن درپوش و تطبیق با نقشه یا MTR
حدود فشار–دما برای ساخت دقیق
دریافت دیتاشیت/MTR همان Figure
گشتاور عملکرد و پیچها
دریافت دستورالعمل سازنده؛ عدد حدسی استفاده نشود
سرویس و سیال
تعیین توسط مهندس فرایند و بررسی خوردگی
