شیر Honeywell V5078B1013 یک شیر کنترل خطی سهراهه رزوهداخلی با سایز DN20 (3/4 in) و رده فشاری PN16 است. این مدل برای کنترل تناسبی و اختلاط یا انحراف جریان آب سرد و گرم در سامانههای تهویه مطبوع، فنکویل و گرمایش طراحی شده و دارای ضریب جریان Kvs 3.3 m³/h است.
مدلV5078B1013
سایز و فشارDN20 / PN16
نوع اتصالرزوه داخلی
مدل V5078B1013 از خانواده شیرهای کنترل سهراهه خطی Honeywell است. بدنه دارای سه پورت علامتگذاریشده با حروف A، B و AB بوده و برای کنترل پیوسته آب در مدارهای سرمایش و گرمایش استفاده میشود.
مشخصات اصلی
مدل کامل: V5078B1013
مدل پایه: V5078B
اتصال: رزوه داخلی
سایز: DN20 (3/4 in)
رده فشار: PN16
ضریب جریان: Kvs 3.3 m³/h
کورس شیر: 8 mm
حداکثر اختلاف فشار با عملگر مناسب: 10 bar
محدوده دمای سیال: 2 تا 120°C
متریال بدنه: برنز قرمز مطابق DIN 1705
عملکرد و کاربرد
شیر برای اختلاط و انحراف جریان و کنترل تناسبی آب سرد یا گرم در تجهیزات تهویه مطبوع، یونیتهای القایی، فنکویل و مدارهای گرمایش طراحی شده است. مشخصه جریان مسیر A–AB از نوع Equal Percentage و مسیر B–AB از نوع Complementary Equal Percentage است.
آب مدار باید با الزامات VDI 2035 سازگار باشد. استفاده از محلول آب و گلیکول تا غلظت 50 درصد مجاز است؛ این شیر برای بخار یا سوخت طراحی نشده است.
راهنمای انتخاب و استعلام

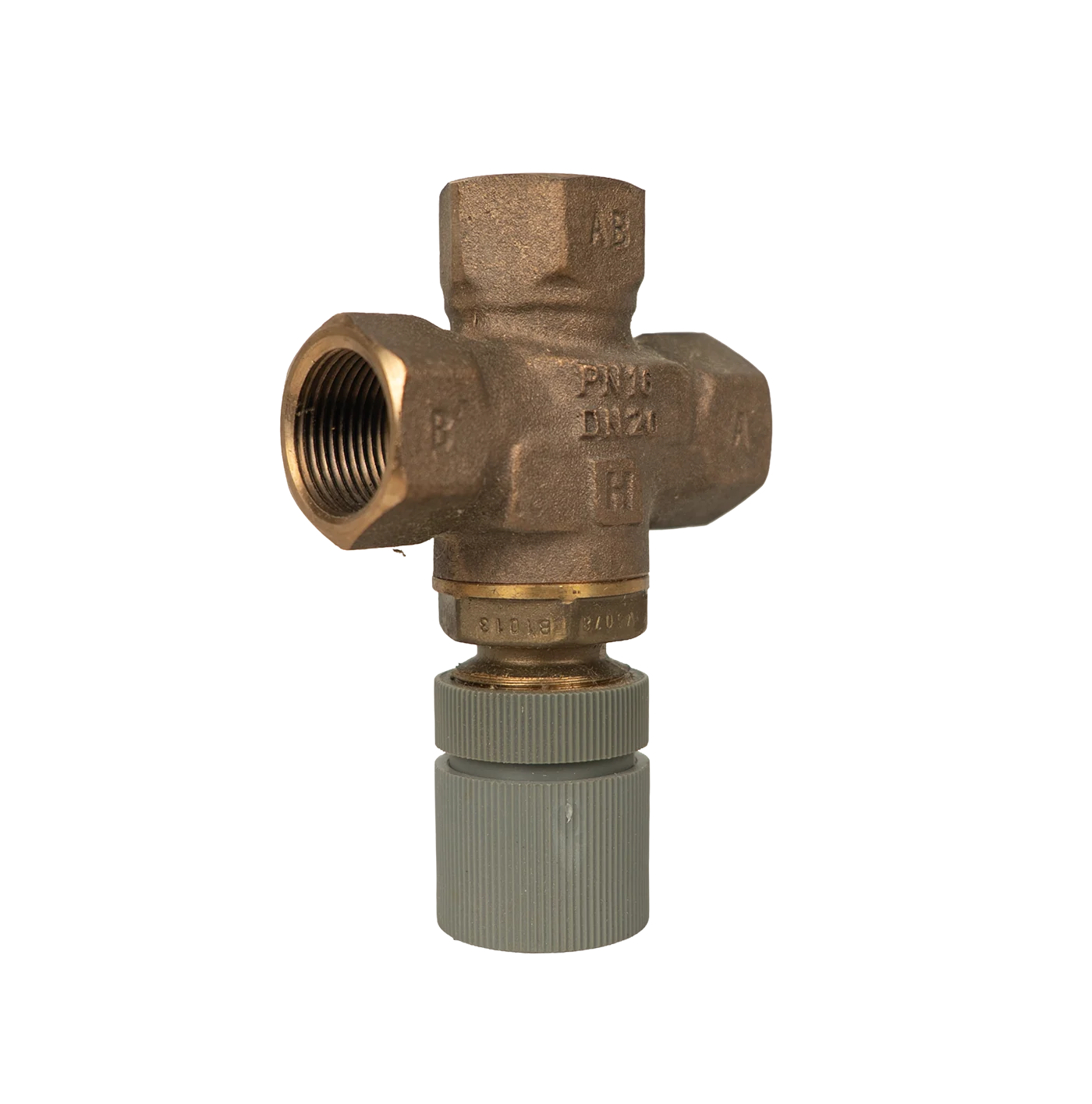

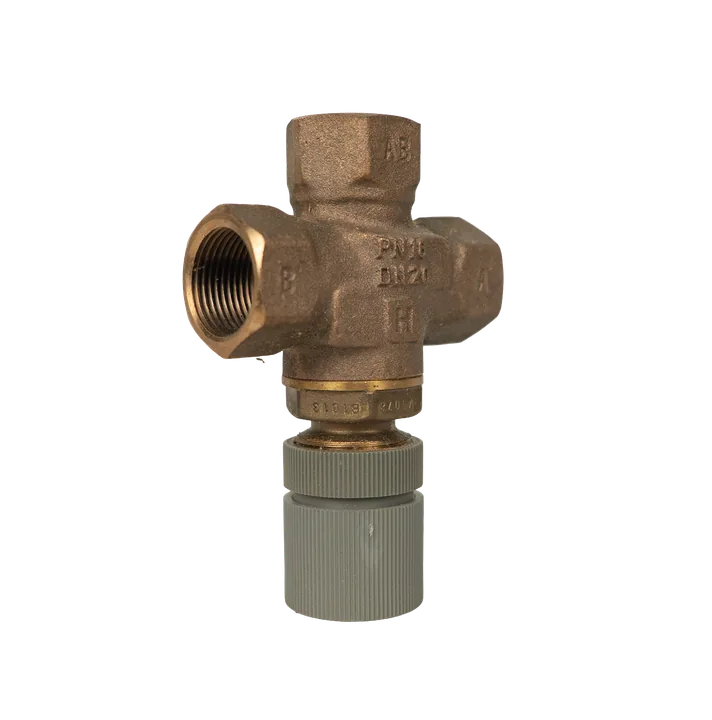

در زمان انتخاب، علاوه بر کد کامل V5078B1013 باید سایز DN20، مقدار Kvs 3.3، فشار تفاضلی مدار، دمای سیال و نوع عملگر بررسی شود. بدنه تصویری بدون عملگر است و ولتاژ، سیگنال فرمان و زمان حرکت به عملگر انتخابی وابستهاند.
هشدار: شماره V5078B فقط خانواده را مشخص میکند؛ برای خرید و جایگزینی، کد کامل V5078B1013 ملاک قرار گیرد.
مشخصات فنی
مدلV5078B1013
مدل پایهV5078B
شماره فنی سازندهV5078B1013
کد سفارشV5078B1013
برندهانیول
دستهبندیشیر کنترل
کشور تولید یا مونتاژژاپن
محل نصبIndoor
حداقل دمای کاری۲ °C
حداکثر دمای کاری۱۲۰ °C
نوع اتصال فرآیندیرزوه ای
کارکرد شیرکنترل پیوسته، میکسینگ، دایورتینگ
متریال بدنهبرنز
سایز نامیDN۲۰
رده فشاری PNPN۱۶
نصب و راهاندازی
اطلاعات نصب و راهاندازی
ایمنی و تطبیق اولیه
مدار را متوقف، ایزوله، سرد و کاملاً بیفشار کنید.
مدل V5078B1013، سایز DN20، رده PN16 و مقدار Kvs 3.3 را با طراحی مدار تطبیق دهید.
سیال مجاز آب سرد یا گرم مطابق VDI 2035 و حداکثر 50٪ گلیکول است.
از نصب در مدار بخار، سوخت یا خارج از محدوده 2 تا 120°C خودداری کنید.
نصب مکانیکی
داخل لوله، رزوهها و سه پورت شیر را از براده، رسوب و مواد بستهبندی پاک کنید.
آرایش مدار را تعیین و پورتهای A، B و AB را مطابق نقشه هیدرولیکی متصل کنید.
برای آببندی از ماده سازگار با آب و دمای مدار استفاده کنید و مانع ورود آن به مجرای شیر شوید.
هنگام بستن اتصال، بدنه را با آچار مناسب مهار کنید؛ گشتاور لوله نباید به ساقه یا مجموعه بالایی منتقل شود.
لولهکشی را مستقل مهار کنید تا وزن یا ناهمراستایی لوله به بدنه شیر منتقل نشود.
عملگر سازگار را با آداپتور لازم نصب کنید. راهنمای خانواده، آداپتور حلقهای 0903403 را برای عملگرهای مشخص Honeywell معرفی میکند.
موقعیت نصب عملگر را مطابق شکلهای راهنمای رسمی رعایت کنید و از قرارگیری نامجاز مجموعه در معرض رطوبت جلوگیری کنید.
راهاندازی و آزمون
مدار را بهآرامی پر و هواگیری کنید.
هر سه اتصال را در فشار کاری از نظر نشتی بررسی کنید.
فرمان کامل باز و بسته به عملگر بدهید و حرکت آزاد ساقه را کنترل کنید.
صحت مسیرهای اختلاط و بایپس را در حالتهای انتهایی بررسی کنید.
افت فشار و دبی واقعی را با مقدار طراحی و Kvs 3.3 مقایسه کنید.
پس از رسیدن مدار به دمای کار، اتصالات و پایداری کنترل دما دوباره بازبینی شوند.
هشدار: گشتاور اتصال در اسناد بررسیشده اعلام نشده است؛ مقدار حدسی استفاده نشود. انتخاب سیگنال و ولتاژ نیز باید از روی مدل دقیق عملگر انجام شود.
منبع: راهنمای نصب MU1B-0621GE51 R0516A و دیتاشیت EN0B-0750GE51 R0516.
