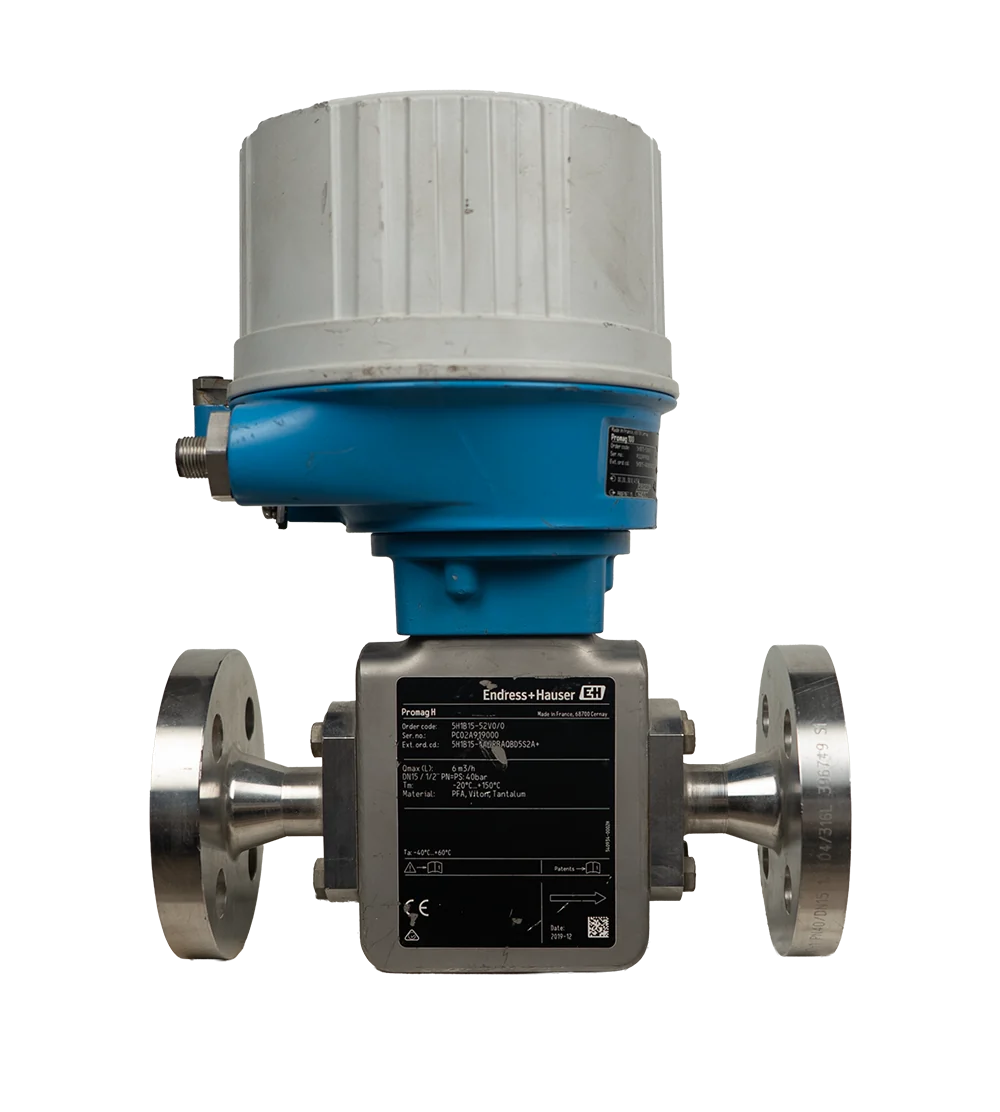

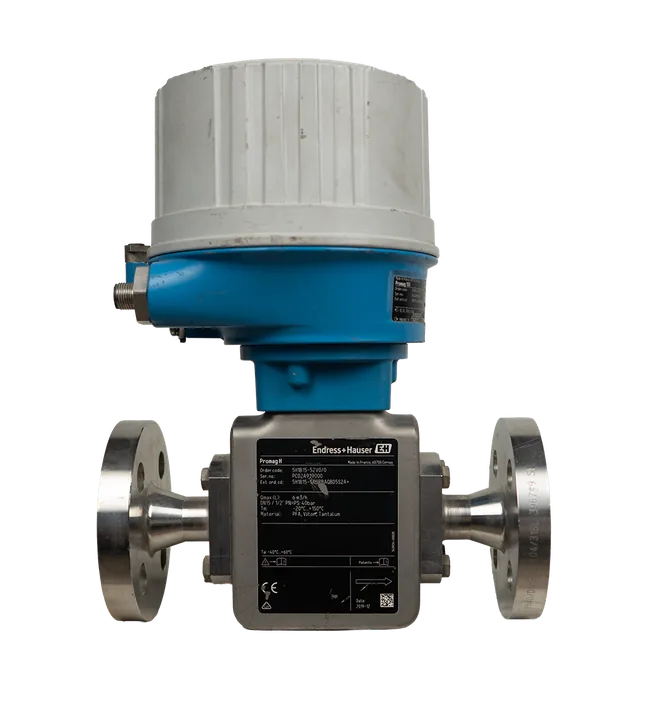

فلومتر الکترومغناطیسی Endress+Hauser Promag 10H یک دبیسنج کامپکت برای اندازهگیری جریان مایعات رسانا در لوله بسته است. این نمونه با سنسور Promag H، سایز DN15 / 1/2"، فشار نامی PN40، لاینر PFA، آببندی Viton، الکترود Tantalum، دمای سیال -20 تا +150°C و درجه حفاظت IP66/IP67 Type 4X از روی پلاک قابل شناسایی است.
Endress+Hauser Promag 10H از خانواده فلومترهای الکترومغناطیسی Proline است و برای اندازهگیری دبی حجمی سیالات رسانا استفاده میشود. اصل عملکرد آن بر پایه القای الکترومغناطیسی است؛ با عبور سیال رسانا از میدان مغناطیسی داخل سنسور، ولتاژی متناسب با سرعت جریان ایجاد میشود و دستگاه با توجه به سطح مقطع لوله، دبی حجمی را محاسبه میکند. طبق دستورالعمل رسمی Promag 10، این تجهیز برای اندازهگیری جریان سیالات رسانا در لولههای بسته بهکار میرود.
در نمونه ارسالی، بدنه سنسور Promag H با سایز DN15 و فشار نامی PN40 دیده میشود. متریالهای خیسشونده روی پلاک بهصورت PFA, Viton, Tantalum درج شدهاند؛ بنابراین برای ثبت، PFA بهعنوان لاینر، Viton بهعنوان آببندی و Tantalum بهعنوان الکترود/متریال در تماس با سیال قابل استفاده است. دمای مجاز سیال از روی پلاک -20 تا +150°C و درجه حفاظت ترانسمیتر IP66/IP67 Type 4X خوانده میشود.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلPromag 10
برنداندرس+هاوزر
دستهبندیفلومتر مغناطیسی
کشور تولید / مونتاژآلمان
جنس لاینرpfa
جنس الکترودvalue-۴
حداقل دمای سیال-۲۰ deg_c
حداکثر دمای سیال۱۵۰ deg_c
ساختار فلومترvalue-۱
نوع اتصال فرآیندیflanged
سایز نامیdn۱۵
رده فشاری PNpn۴۰
نوع سیال قابلاندازهگیریvalue-۱
سیگنال خروجی۴-۲۰ma
درجه حفاظتip۶۷
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
فلومتر باید در خط لوله بسته و در جهت جریان درجشده روی بدنه نصب شود. پیش از نصب، تطابق سایز DN15، فشار PN40، نوع فلنج، دمای سیال، سازگاری PFA/Viton/Tantalum با سیال و سالم بودن لاینر داخلی کنترل شود. برای فلومترهای الکترومغناطیسی، پر بودن کامل لوله، حذف حباب هوا، هممحوری فلنجها، عدم اعمال تنش مکانیکی به بدنه، ارتینگ صحیح و رعایت طول مستقیم مناسب قبل و بعد از سنسور اهمیت دارد.
در راهاندازی، تغذیه، سیمبندی خروجی، واحد دبی، محدوده اندازهگیری، جهت جریان، صفر، وضعیت آلارم، نمایشگر و تطابق خروجی با PLC/DCS بررسی شود. چون خروجی سیگنال، پروتکل ارتباطی و ولتاژ تغذیه این نمونه از عکس قطعی خوانده نمیشود، این فیلدها باید از روی عکس ترمینال، منوی دستگاه یا Device Viewer/دیتاشیت order code تکمیل شوند.
