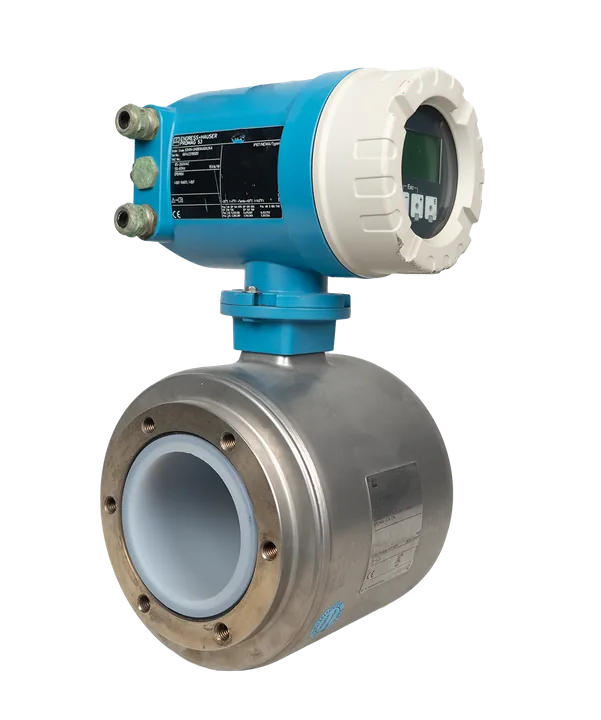

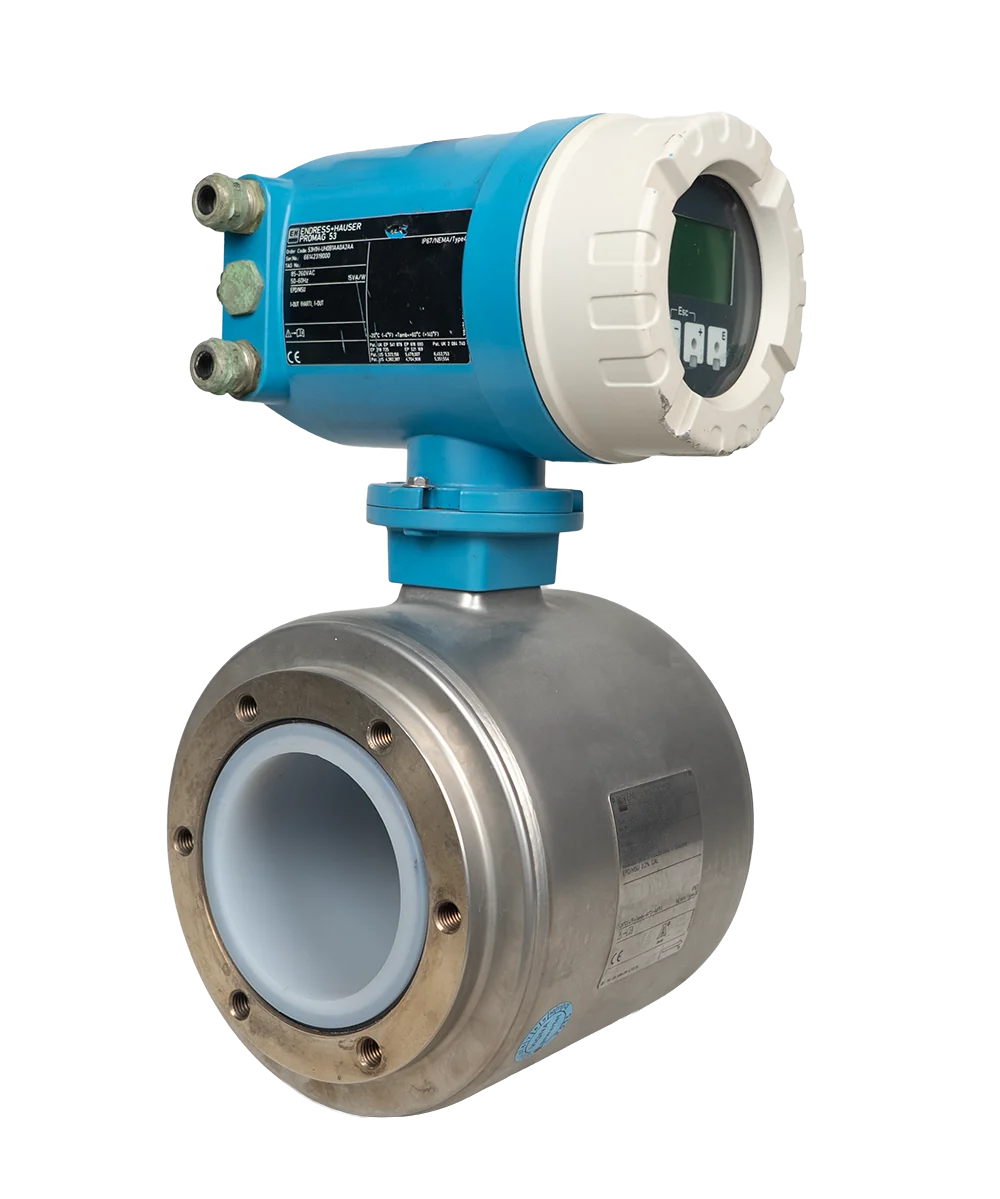

فلومتر الکترومغناطیسی اندرس+هاوزر Promag H مدل 53HHH، سایز DN100، فشار PN16، لاینر PFA

فلومتر الکترومغناطیسی Endress+Hauser Promag H مدل 53HHH یک تجهیز اندازه‌گیری دبی برای مایعات رسانا در خطوط بسته است. این مدل از خانواده Promag H بوده و برای کاربردهای فرایندی و بهداشتی طراحی شده است. بر اساس پلاک تجهیز، سایز نامی آن DN100، فشار نامی آن PN16 / 230 psig و حداکثر دمای مجاز سیال 150°C / 300°F است. لاینر تجهیز از جنس PFA و بخش‌های خیس‌شونده قابل خواندن روی پلاک شامل 1.4435 / 316L و Silicone است. روی پلاک قابلیت‌هایی مانند EPD، MSU و دقت/کالیبراسیون 0.2% CAL دیده می‌شود. درجه حفاظت بدنه IP67 و NEMA/Type 4X درج شده و بازه دمای محیط -20°C تا +60°C است. همچنین نشان‌های CE، 3-A و گواهی EHEDG Certified Type EL Class I روی پلاک دیده می‌شود. این فلومتر برای اندازه‌گیری دبی مایعات رسانا استفاده می‌شود و طبق راهنمای رسمی خانواده Promag، اصل اندازه‌گیری آن برای سیالات رسانا در لوله بسته است. استفاده از آن برای گاز، بخار، روغن‌های نارسانا یا سیالاتی که هدایت الکتریکی کافی ندارند مناسب نیست، مگر اینکه سازنده برای شرایط خاص همان کاربرد را تأیید کرده باشد. روش نصب مهندسی: قبل از نصب، Order Code، سایز DN100، فشار PN16، متریال‌های خیس‌شونده، دمای سیال و سازگاری شیمیایی PFA / 316L / Silicone با سیال خط بررسی شود. فلومتر باید در لوله پر و بسته نصب شود و از نصب در نقطه‌ای که امکان خالی ماندن لوله، حباب هوا یا جریان ناپایدار زیاد است خودداری شود. جهت فلش جریان روی بدنه با جهت واقعی جریان خط تطبیق داده شود. لوله باید قبل از نصب تمیز باشد و ذرات جوشکاری، براده و اجسام خارجی وارد لاینر نشوند. فلنج‌ها باید هم‌محور باشند و هنگام بستن پیچ‌ها به بدنه و لاینر تنش مکانیکی وارد نشود. پیچ‌ها به‌صورت ضربدری و مرحله‌ای سفت شوند تا فشار یکنواخت روی گسکت ایجاد شود. برای دقت بهتر، نصب در مسیری با پروفایل جریان پایدار انجام شود و در صورت وجود پمپ، شیر کنترلی، زانویی یا آشفتگی شدید، فاصله مستقیم قبل و بعد از تجهیز طبق دستورالعمل رسمی همان مدل رعایت شود. بدنه و سیستم اندازه‌گیری باید از نظر ارتینگ/هم‌پتانسیل‌سازی مطابق راهنمای Endress+Hauser اجرا شود؛ ارتینگ ضعیف می‌تواند باعث نویز و خطای اندازه‌گیری در فلومترهای الکترومغناطیسی شود. پس از نصب مکانیکی، تغذیه و خروجی‌ها فقط بعد از تأیید نوع الکترونیک و پروتکل همین Order Code سیم‌بندی شوند. سپس پارامترهای اصلی شامل واحد دبی، سایز، جهت جریان، damping، خروجی‌ها، Empty Pipe Detection و آلارم‌ها تنظیم شوند. در راه‌اندازی اولیه، صفر، فیدبک سیگنال، نشتی فلنج، پایداری مقدار دبی و خطاهای دستگاه کنترل شود.
