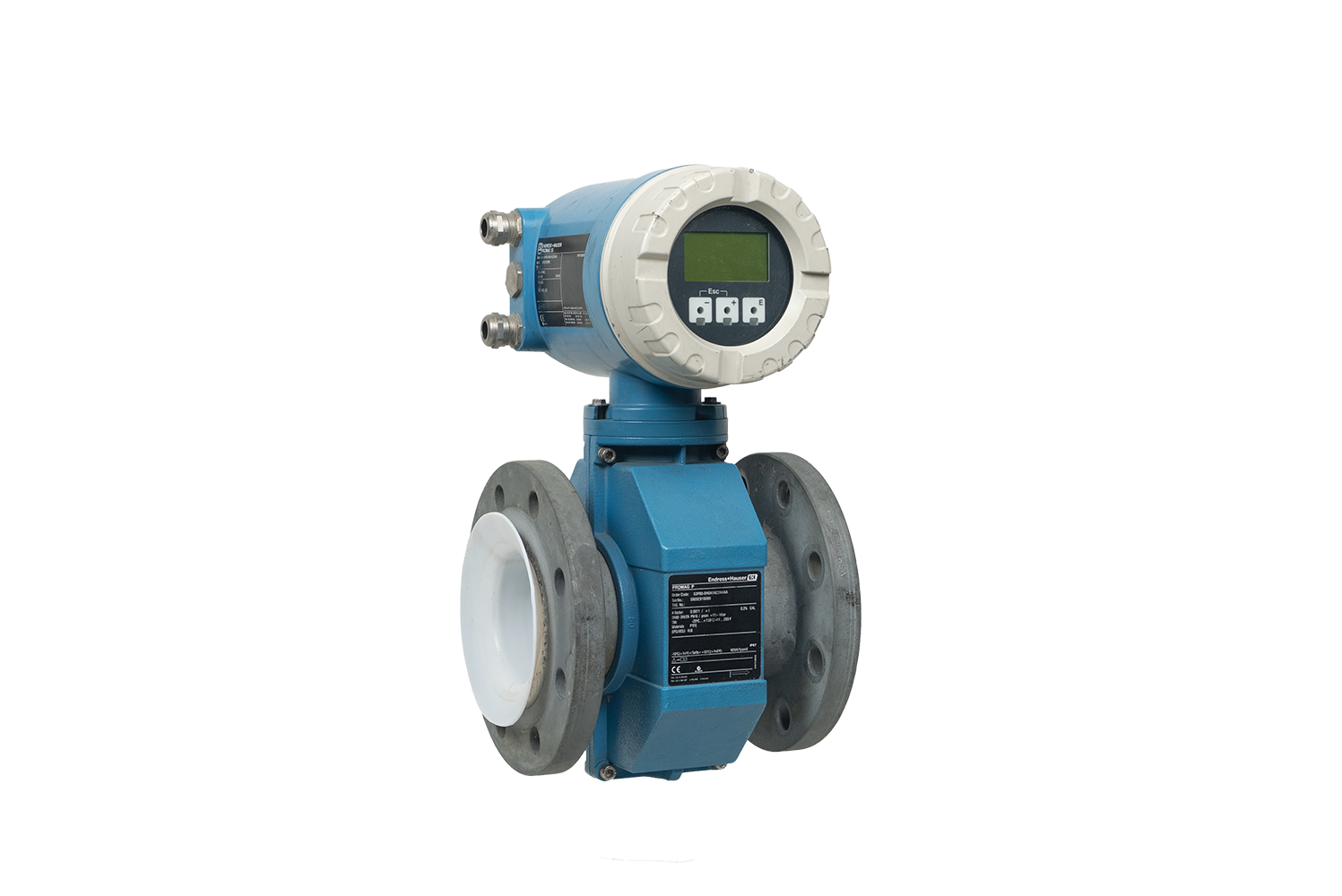

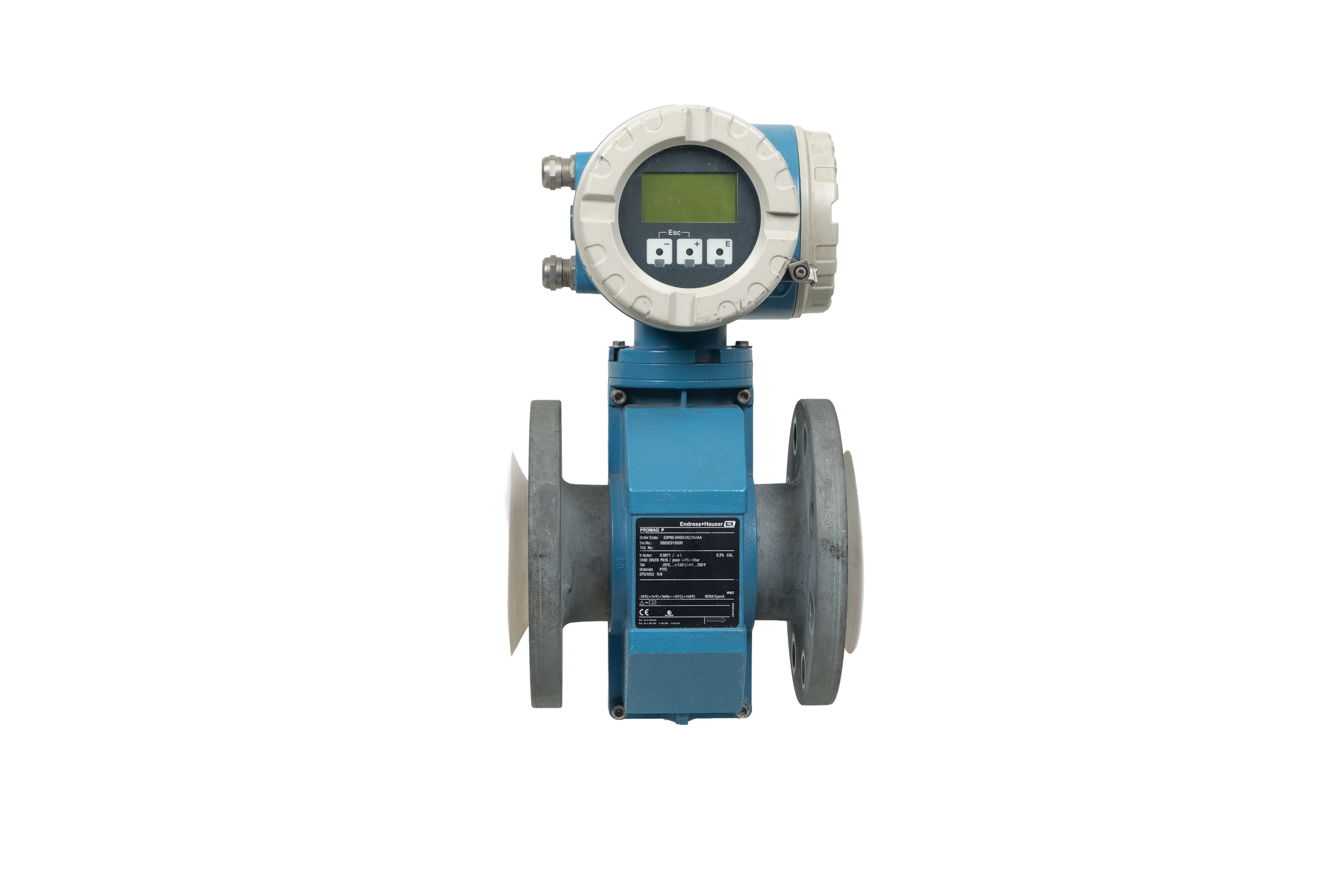

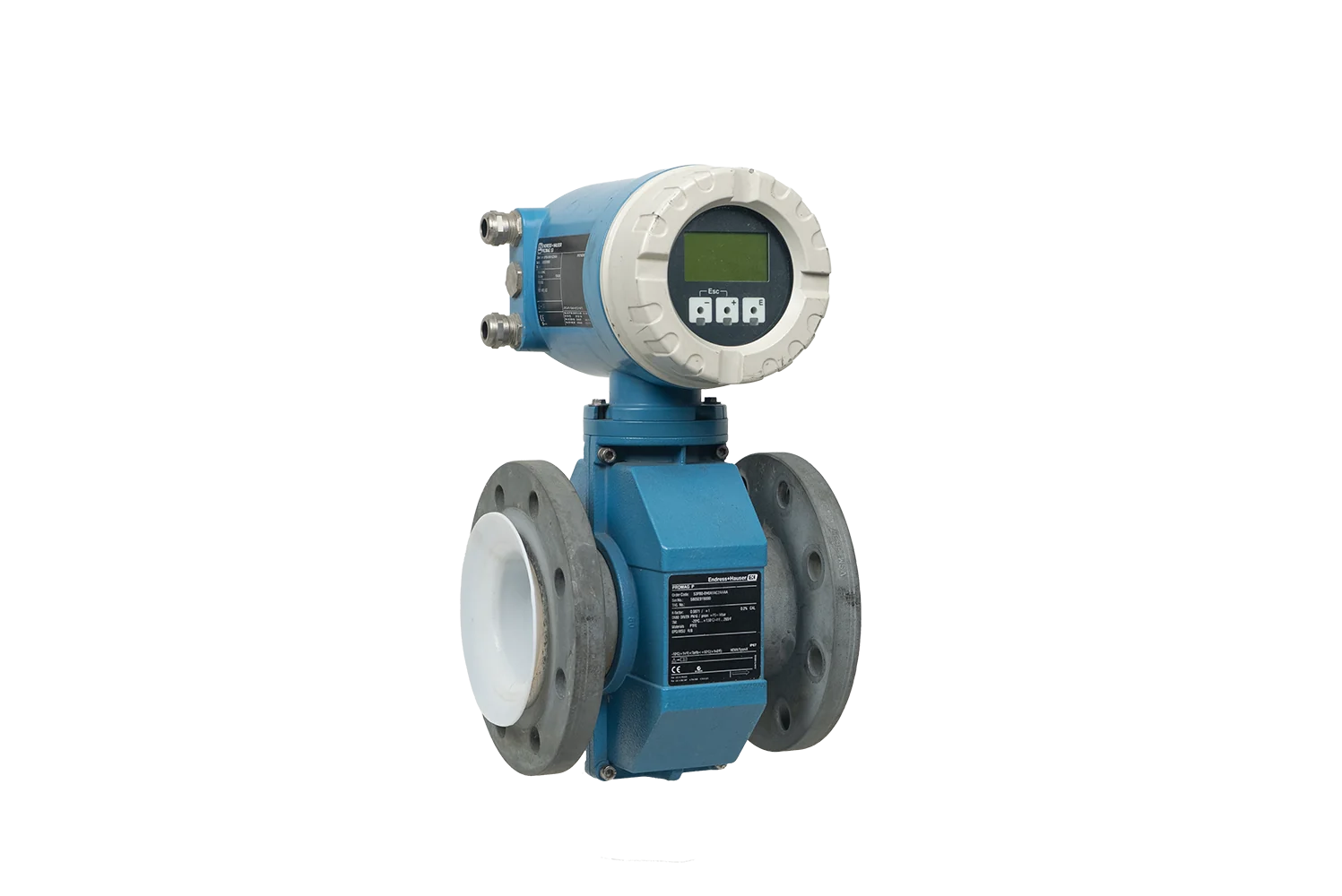

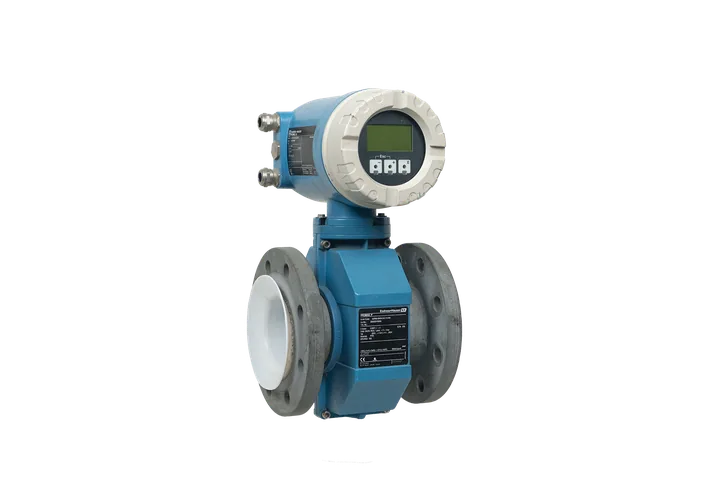

فلومتر الکترومغناطیسی Endress+Hauser Promag 53P80 برای اندازهگیری دقیق دبی مایعات رسانا در صنایع آب، فاضلاب، شیمیایی و فرایندی طراحی شده است. این تجهیز با خروجی 4-20mA/HART، دقت 0.2%، لاینر PTFE و درجه حفاظت IP67، عملکردی پایدار و قابل اعتماد در شرایط صنعتی ارائه میدهد.
لومتر الکترومغناطیسی Endress+Hauser Proline Promag 53P80 یکی از تجهیزات اندازهگیری دبی مایعات رسانا از سری Proline میباشد که بر اساس قانون القای الکترومغناطیسی فارادی عمل میکند. این تجهیز به دلیل نداشتن قطعات متحرک در مسیر جریان، افت فشار بسیار ناچیزی ایجاد کرده و از دقت و پایداری بالایی برخوردار است.
مدل 53P80-EH0A1AC2AAAA دارای سایز اسمی DN80، اتصال فلنجی PN16، لاینر PTFE، خروجی آنالوگ 4-20mA به همراه پروتکل HART و تغذیه 85 تا 260 ولت AC میباشد. دقت اندازهگیری تجهیز برابر 0.2% بوده و برای کاربردهای صنعتی شامل آب، فاضلاب، محلولهای شیمیایی، اسیدها و قلیاها مناسب است.

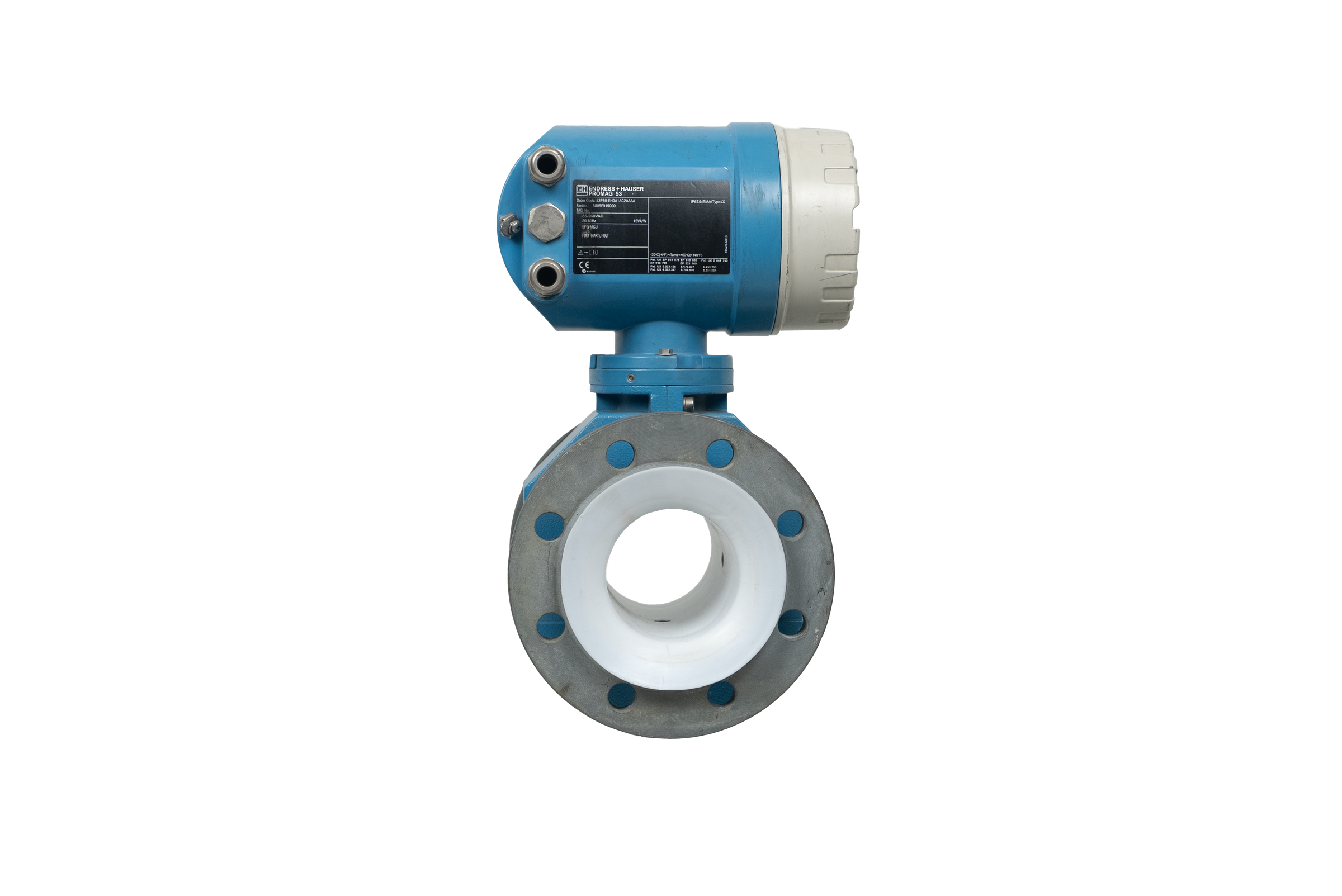

بدنه سنسور به صورت فلنجی در مسیر لوله نصب شده و با درجه حفاظت IP67 و استاندارد NEMA Type 4X قابلیت استفاده در محیطهای صنعتی داخل و خارج از ساختمان را دارد.
مشخصات کلیدی
برند: Endress+Hauser
سری: Proline Promag 53P
مدل: 53P80
کد سفارش: 53P80-EH0A1AC2AAAA
نوع اندازهگیری: الکترومغناطیسی
سایز نامی: DN80
کلاس فشار: PN16
لاینر: PTFE
خروجی: 4-20mA + HART
تغذیه: 85-260VAC
فرکانس: 50-60Hz
دقت: 0.2%
درجه حفاظت: IP67
استاندارد محفظه: NEMA Type 4X
دمای فرایندی: 20- تا 130+ درجه سانتیگراد
مشخصات فنی
مدلEndress+Hauser
مدل پایهPromag 53P80
شماره فنی سازنده53P80-EH0A1AC2AAAA
کد سفارش53P80-EH0A1AC2AAAA
برندآئوما
دستهبندیpH متر صنعتی
کشور تولید یا مونتاژآلمان
مشخصات فنی این کد سفارش پس از بررسی دیتاشیت، پلاک یا سند معتبر تکمیل میشود.
نصب و راهاندازی
اطلاعات نصب و راهاندازی
نصب مکانیکی
فلومتر باید مطابق جهت فلش حک شده روی بدنه نصب شود.
خط لوله در محل نصب باید همواره کاملاً از سیال پر باشد.
از نصب تجهیز در بالاترین نقطه خط لوله یا محل تجمع حباب هوا خودداری شود.
حداقل 5 برابر قطر لوله (5D) قبل از سنسور و 2 برابر قطر لوله (2D) بعد از سنسور به صورت مستقیم در نظر گرفته شود.
فلنجهای خط لوله باید هممحور بوده و بدون اعمال تنش مکانیکی به سنسور متصل شوند.
اتصال ارت مناسب طبق دستورالعمل سازنده الزامی است.
سیمبندی الکتریکی
تغذیه دستگاه در محدوده 85 تا 260 ولت AC و فرکانس 50 تا 60 هرتز تأمین شود.
خروجی اندازهگیری از طریق سیگنال 4-20mA و پروتکل HART قابل استفاده است.
کابل سیگنال و کابل تغذیه به صورت مجزا اجرا شوند.
شیلد کابلهای سیگنال از یک سمت به زمین متصل گردد.
راهاندازی اولیه
پس از اعمال تغذیه، صحت سیمبندی بررسی شود.
پارامترهای واحد اندازهگیری و محدوده دبی تنظیم گردد.
خروجی 4-20mA تست شود.
ارتباط HART در صورت استفاده بررسی گردد.
مقدار اندازهگیری با شرایط واقعی فرایند مقایسه و صحت عملکرد تأیید شود.
نکات ایمنی
تجهیز فقط برای اندازهگیری مایعات رسانا مناسب است.
برای اندازهگیری گازها، بخار یا مایعات نارسانا قابل استفاده نیست.
از اعمال فشار و دمای خارج از محدوده مجاز تجهیز خودداری شود.
قبل از هرگونه تعمیر یا باز کردن محفظه، تغذیه الکتریکی قطع گردد.
