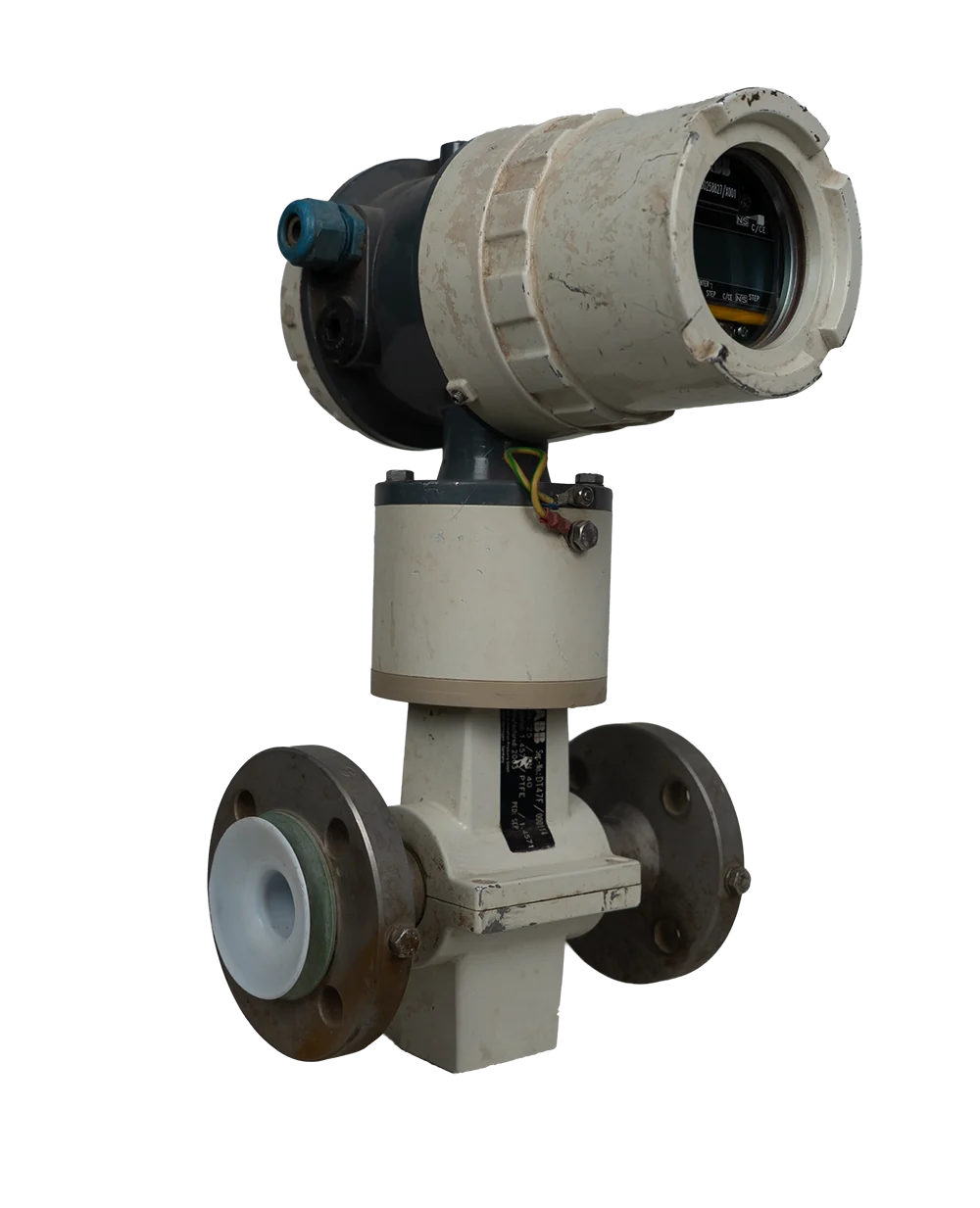

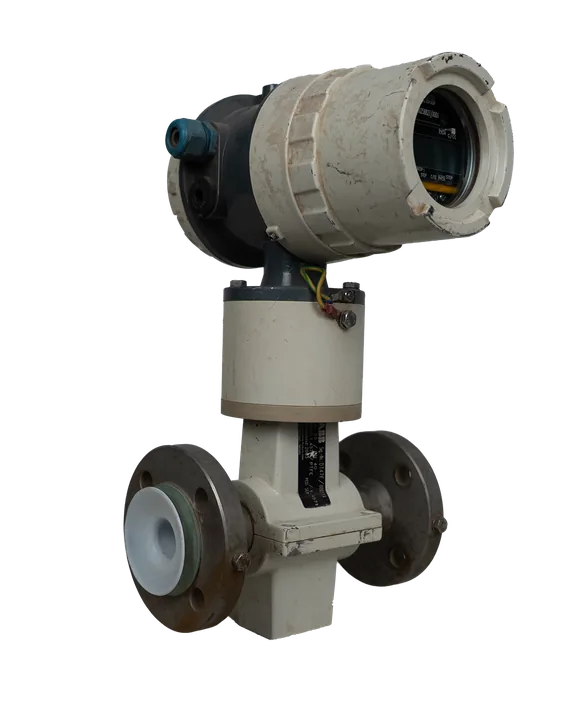

فلومتر الکترومغناطیسی ABB FXT4000 COPA‑XT مدل DT47F/0001 یک تجهیز کامپکت دوسیمه برای اندازهگیری دبی حجمی مایعات رسانا است. نمونه حاضر دارای سایز DN25، فلنج PN40، لاینر PTFE، خروجی 4–20mA، درجه حفاظت IP67 و تأییدیه ATEX برای نصب در Zone 1 است. Qmax درجشده روی پلاک برابر 200 لیتر بر دقیقه است.
معرفی محصول
این تجهیز یک فلومتر الکترومغناطیسی کامپکت
ABB FXT4000 COPA-XT DT47F/0001
است. سنسور و مبدل در یک مجموعه مکانیکی قرار دارند و تغذیه و
سیگنال اندازهگیری از طریق مدار دوسیمه
4–20mA
منتقل میشوند.
پیکربندی نمونه حاضر
سایز نامی DN25
اتصال فرآیندی فلنجی با رده فشار PN40
لاینر داخلی PTFE
حداکثر دبی درجشده 200 L/min
خروجی دوسیمه 4–20mA
درجه حفاظت IP67
شماره سفارش 000258827/X001
کاربری در ناحیه خطرناک
روی پلاک تجهیز تأییدیه
TÜV 98 ATEX 1333 X
و مارکینگ
II 2G EEx emd [ib] IIC T3…T6
درج شده است. حداکثر دمای مجاز سیال به کلاس دمایی محیط بستگی دارد
و از 125 درجه سلسیوس در T3 تا 60 درجه سلسیوس در T6 تغییر میکند.
محدودیت انتخاب و تأمین
پیش از خرید یا جایگزینی، استاندارد و ابعاد دقیق فلنج، نقشه اتصال Ex،
نوع بریر یا منبع تغذیه، وجود گزینه HART، متریال الکترود، سلامت لاینر
PTFE و گواهی کالیبراسیون همین شماره سفارش باید کنترل شود.
مشخصات فنی
مدلDT47F/0001
مدل پایهDT47F
کد سفارش000258827/X001
برندایبیبی
دستهبندیفلومتر مغناطیسی
کشور تولید یا مونتاژسوئیس
جنس لاینرPTFE
حداقل دمای سیال-۲۰ °C
حداکثر دمای سیال۵۰ °C
ساختار فلومترکامپکت؛ سنسور و ترانسمیتر یکپارچه
نوع اتصال فرآیندیفلنجی
سایز نامیDN۲۵
رده فشاری PNPN۴۰
حداکثر دبی قابلاندازهگیری۱۲ m³/h
دقت اندازهگیریحداکثر ±۱%
نوع سیال قابلاندازهگیریمایع رسانا، آب، لجن، دوغاب
سیگنال خروجی۴ تا ۲۰ mA
ولتاژ تغذیه۲۴ VDC
درجه حفاظتIP۶۷
نصب و راهاندازی
اطلاعات نصب و راهاندازی
کنترل پیش از نصب
مدل DT47F/0001، شماره سفارش، DN25، PN40 و لاینر PTFE با مدارک پروژه تطبیق داده شود.
لاینر از نظر ترک، تغییر شکل، سایش، خراش عمیق و جداشدگی بررسی شود.
استاندارد، سوراخکاری و سطح آببندی فلنج با فلنج خط کنترل شود.
سازگاری PTFE و متریال الکترود با سیال، دما و مواد شستوشو تأیید شود.
مدار Ex، منبع تغذیه، بریر و کابل مطابق نقشه همین مدل انتخاب شوند.
انتخاب محل نصب
لوله اندازهگیری باید در تمام شرایط بهرهبرداری کاملاً پر بماند.
شیر قطعووصل ترجیحاً در پاییندست فلومتر نصب شود.
فلومتر نزدیک میدانهای الکترومغناطیسی قوی نصب نشود.
در بیشتر کاربردها حداقل 3×DN مسیر مستقیم بالادست و 2×DN پاییندست فراهم شود.
برای شرایط مرجع دقت، بیش از 10×DN بالادست و 5×DN پاییندست در نظر گرفته شود.
در نزدیکی پمپ یا تجهیزات لرزان از ساپورت و لرزهگیر مناسب استفاده شود.
نصب مکانیکی
خط ایزوله، بدون فشار، تخلیه و در صورت لزوم شستوشو شود.
فلومتر در جهت فلش جریان نصب شود.
فلنجهای خط هممحور باشند و تجهیز برای اصلاح ناهمراستایی لوله تحت نیرو قرار نگیرد.
واشرها با سیال سازگار باشند و داخل دهانه جریان پیشروی نکنند.
پیچها بهصورت ضربدری و مرحلهای با گشتاور متناسب با فلنج و واشر سفت شوند.
از واردکردن ضربه یا فشار موضعی به لبههای PTFE جلوگیری شود.
ارت و اتصال الکتریکی Ex
سیمبندی فقط توسط نیروی متخصص مجاز کار در ناحیه خطرناک انجام شود.
اتصال PA و همبندی پتانسیل مطابق EN 60079-14 و نقشه ABB اجرا شود.
پتانسیل سیال، خط و سنسور مطابق روش ارت منوال یکسان شود.
تغذیه و Loop خروجی بر اساس نقشه مخصوص حالت ذاتاً ایمن یا غیرذاتاً ایمن متصل شوند.
HART فقط در صورت تأیید گزینه تجهیز و رعایت حداقل مقاومت Loop فعال شود.
گلندها، درپوشها و واشر درب محفظه برای حفظ IP67 کاملاً بسته شوند.
راهاندازی و تست پذیرش
پیش از برقدارکردن، ارت، پلاریته، سیمبندی و تطابق مدار Ex کنترل شود.
خط کاملاً پر و بدون هوای محبوس باشد.
پس از برقدارکردن حداقل 30 دقیقه برای گرمشدن مرجع در نظر گرفته شود.
Qmax روی 200 L/min یا مقدار موردنیاز پروژه، پس از بررسی مهندسی، کنترل شود.
نقطه صفر فقط با لوله کاملاً پر و دبی واقعی صفر کنترل یا تنظیم شود.
خروجی Loop در نقاط صفر، میانی و Full Scale با کالیبراتور تست شود.
جهت جریان، توتالایزر رفت و برگشت و خروجی باینری در صورت استفاده آزمایش شوند.
نتایج تست، Cs، Cz، Qmax و تنظیمات نهایی ثبت و بایگانی شوند.
