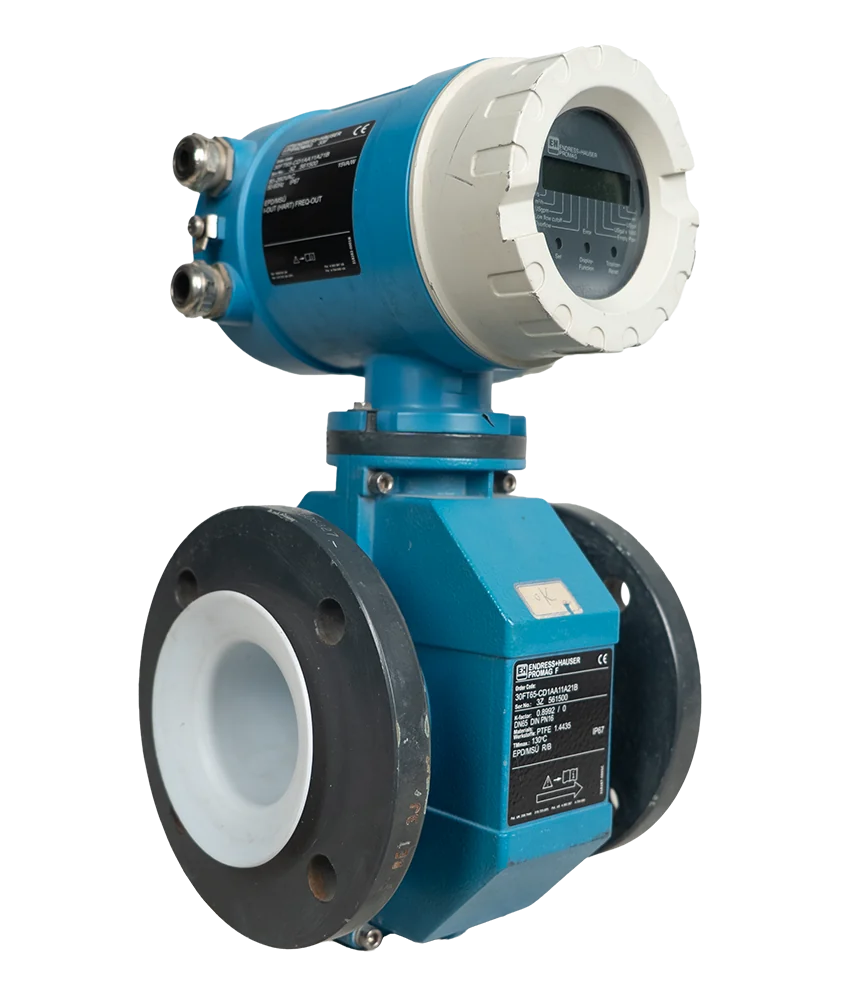

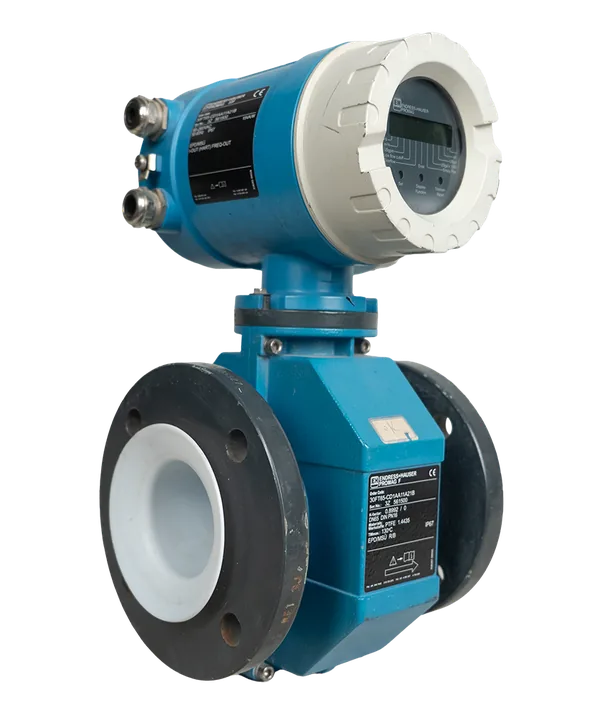

فلومتر الکترومغناطیسی Endress+Hauser Promag 30F / Promag F یک دبیسنج صنعتی فلنجی برای اندازهگیری دبی مایعات رسانا است. این نمونه با سایز DN65، فشار نامی PN16، لاینر PTFE، خروجی 4-20mA/HART و خروجی فرکانسی، درجه حفاظت IP67 و حداکثر دمای سیال 130°C قابل ثبت است.
این تجهیز یک فلومتر الکترومغناطیسی از خانواده Endress+Hauser Promag است. در فلومترهای مغناطیسی، میدان مغناطیسی در مسیر عبور سیال ایجاد میشود و حرکت مایع رسانا داخل این میدان، ولتاژی متناسب با سرعت جریان القا میکند. ترانسمیتر دستگاه این سیگنال را پردازش کرده و به خروجی استاندارد صنعتی مثل 4-20mA، HART و خروجی فرکانسی تبدیل میکند.
بر اساس پلاک، Order Code دستگاه 30FT06-CD1AA11A21B و شماره سریال آن 3Z 561500 است. سنسور با عنوان PROMAG F و ترانسمیتر/نمایشگر با خانواده PROMAG 30 دیده میشود؛ بنابراین نام فنی مناسب برای ثبت، Promag 30F / Promag F Electromagnetic Flowmeter است. اتصال فرآیندی فلنجی، سایز DN65، استاندارد اتصال DIN و فشار نامی PN16 از روی پلاک قابل خواندن است.
لاینر داخلی دستگاه PTFE است و متریال خواندهشده روی پلاک 1.4435 است که برای بخش فلزی در تماس/الکترودها قابل ثبت بهعنوان 316L/1.4435 است. تغذیه واقعی دستگاه 85-260VAC با توان 15VA/W و فرکانس 50-60Hz خوانده میشود. درجه حفاظت IP67 نشان میدهد تجهیز برای نصب میدانی صنعتی در برابر گردوغبار و رطوبت مناسب است. این نوع فلومتر برای آب، پساب، مواد شیمیایی رسانا، دوغابهای سازگار و سایر مایعات رسانا مناسب است، اما برای گاز، بخار، روغنهای نارسانا یا سیالات با هدایت بسیار پایین مناسب نیست.
مشخصات فنی
مدلPromag 30F
مدل پایهPromag F / Promag 30
شماره فنی سازنده3Z 561500
کد سفارش30FT06-CD1AA11A21B
برنداندرس+هاوزر
دستهبندیفلومتر مغناطیسی
کشور تولید یا مونتاژآلمان
جنس لاینرPTFE
جنس الکتروداستنلس استیل ۳۱۶L
حداکثر دمای سیال۱۳۰ °C
ساختار فلومترکامپکت؛ سنسور و ترانسمیتر یکپارچه
نوع اتصال فرآیندیفلنجی
سایز نامیDN۶۵
استاندارد اتصالDIN
رده فشاری PNPN۱۶
نوع سیال قابلاندازهگیریمایع رسانا
سیگنال خروجی۴ تا ۲۰ mA
پروتکل ارتباطیHART
درجه حفاظتIP۶۷
نصب و راهاندازی
اطلاعات نصب و راهاندازی
برای نصب، فلومتر باید بین دو فلنج همسایز و هماستاندارد نصب شود؛ در این نمونه اتصال DN65 / DIN / PN16 باید با فلنج خط، گسکت و پیچها تطبیق داده شود. جهت فلش جریان روی بدنه باید با جهت واقعی جریان هماهنگ باشد. قبل از نصب، سطح لاینر PTFE، سطح آببندی فلنج، سلامت الکترودها، بدنه، گلندها و نمایشگر بررسی شود.
مسیر لوله باید تا حد امکان همیشه پر از مایع باشد؛ نصب در نقاطی که خط نیمهپر، همراه هوا، خلأ، کف شدید یا جریان دو فازی است باعث خطا میشود. در نصب افقی، موقعیت الکترودها باید طوری باشد که حباب هوا یا رسوب مستقیماً روی الکترودها ننشیند. بهتر است از نصب بلافاصله بعد از پمپ، زانویی، شیر کنترل یا نقاط دارای آشفتگی شدید خودداری شود و طول مستقیم ورودی/خروجی طبق منوال همان مدل رعایت گردد.
در بخش برق، تغذیه باید مطابق پلاک یعنی 85-260VAC و با ارت مناسب وصل شود. خروجی 4-20mA/HART و خروجی فرکانسی طبق نقشه ترمینالبندی به PLC، DCS یا نمایشگر متصل میشود. بعد از روشن شدن، واحد دبی، رنج خروجی، جهت جریان، damping، totalizer، خروجی فرکانسی و تنظیمات HART باید با سیستم کنترل هماهنگ شوند. پس از پر شدن کامل خط و نبود جریان واقعی، Zero Check/Adjustment انجام شود و سپس مقدار دبی نمایشدادهشده با شرایط واقعی یا مرجع مقایسه گردد.
