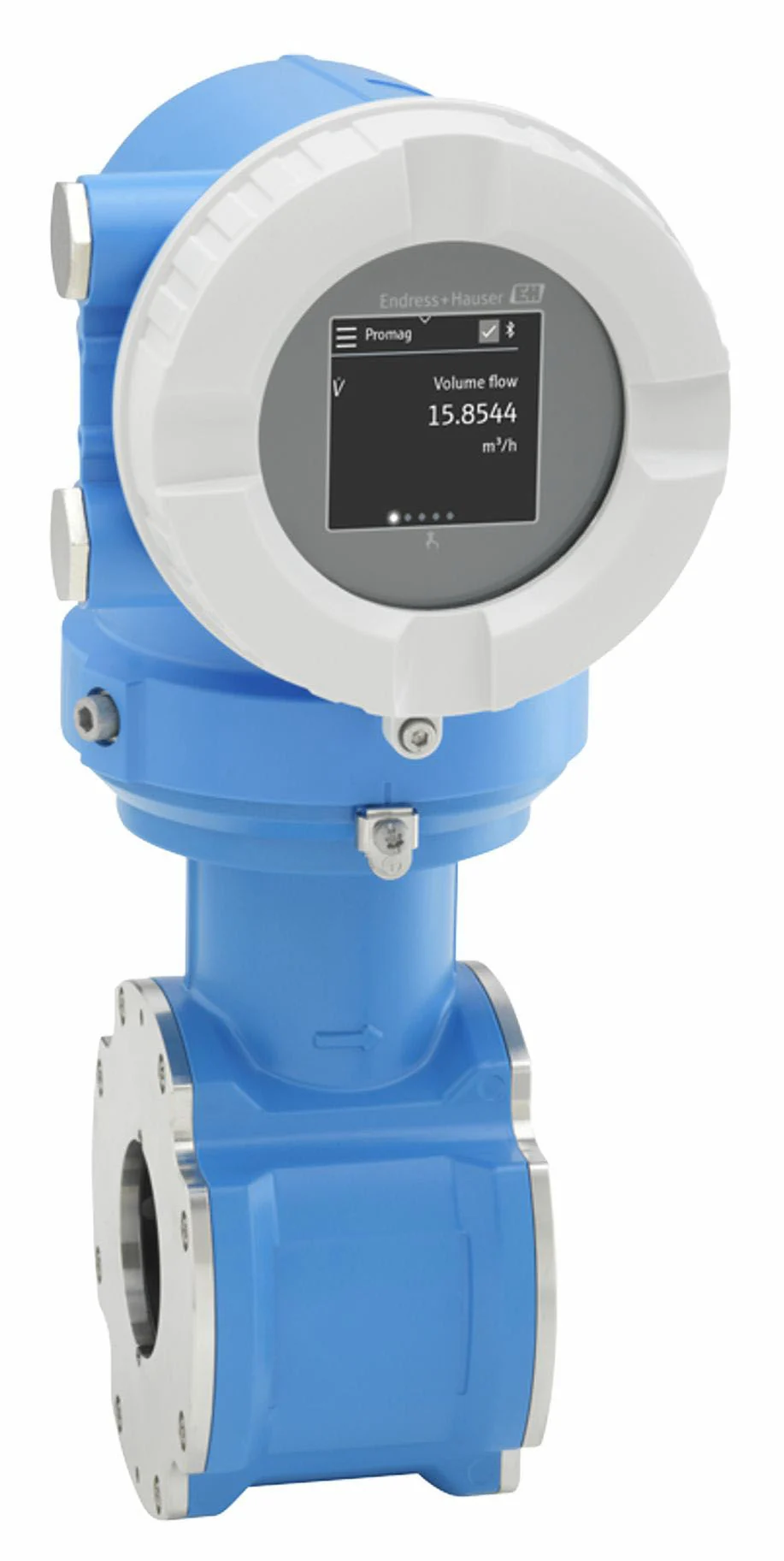

فلومتر مغناطیسی اندرس هاوزر Proline Promag D 10 کد 5DBB50-CPAMBJA0D3A1ZGAA1

Proline Promag D 10

هنوز نظری ثبت نشده

روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

۱۰۰٪

قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.

استعلام و خرید

وضعیت تولید: در حال تولید
مبدأ ساخت: آلمان

معرفی

معرفی کالا

فلومتر الکترومغناطیسی ویفری Endress+Hauser Proline Promag D 10 برای مایعات رسانا؛ سایز DN50، خروجی 4–20 mA/HART و حفاظت IP66/IP67.

معرفی محصول

Proline Promag D 10 یک فلومتر الکترومغناطیسی کامپکت و ویفری برای اندازه‌گیری دوطرفه جریان مایعات رسانا است. این رکورد مربوط به کد سفارش 5DBB50-CPAMBJA0D3A1ZGAA1 است.

مشخصات پیکربندی ثبت‌شده

سایز نامی: DN50 (2 اینچ)
اتصال فرآیندی: ویفری مطابق ANSI/ASME B16.5
بازه درج‌شده در منبع بازار ایران: 10 تا 300 gpm (حدود 2.27 تا 68.14 m³/h)
دقت: ±0.5% از مقدار خوانده‌شده
خروجی: 4–20 mA/HART به همراه خروجی پالس/فرکانس/سوئیچ
تغذیه: 100–240 VAC یا 24 VDC
درجه حفاظت: IP66/IP67

مبنای اطلاعات: سند رسمی Endress+Hauser TI01603D برای خانواده Promag D 10 و صفحه کد سفارش موجود در بازار ایران. مقادیر ثبت‌شده صرفاً به همین کد سفارش مربوط‌اند.

مشخصات فنی

مدل Proline Promag D 10

برند اندرس+هاوزر

دسته‌بندی فلومتر مغناطیسی

کشور تولید یا مونتاژ آلمان

ساختار فلومتر کامپکت؛ سنسور و ترانسمیتر یکپارچه

نوع اتصال فرآیندی ویفری

سایز نامی DN۵۰

استاندارد اتصال ANSI/ASME B۱۶.۵

حداقل دبی قابل‌اندازه‌گیری ۲.۲۷ m³/h

حداکثر دبی قابل‌اندازه‌گیری ۶۸.۱۴ m³/h

دقت اندازه‌گیری ±۰.۵% از مقدار خوانده‌شده

نوع سیال قابل‌اندازه‌گیری مایع رسانا

سیگنال خروجی ۴ تا ۲۰ mA

پروتکل ارتباطی HART

گواهی ناحیه خطرناک بدون گواهی Ex

نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب و راه‌اندازی

تطابق کد سفارش، سایز خط، کلاس اتصال و جهت جریان را پیش از نصب کنترل کنید.
سنسور را بین فلنج‌ها هم‌محور نصب کنید و از تنش مکانیکی لوله روی بدنه جلوگیری کنید.
لوله باید در محل سنسور کاملاً پر باشد؛ از نصب در بالاترین نقطه خط یا بلافاصله پیش از خروجی آزاد پرهیز کنید.
اتصال زمین و هم‌بندی الکتریکی را طبق راهنمای رسمی انجام دهید.
کابل تغذیه و سیگنال را جدا از کابل‌های قدرت عبور دهید و آب‌بندی ورودی کابل را حفظ کنید.
پس از برق‌دار کردن، واحد، جهت جریان، محدوده خروجی و مقدار صفر را بازبینی کنید.

ایمنی: نصب و سیم‌بندی فقط توسط فرد متخصص و در حالت بی‌فشار و بی‌برق انجام شود. حدود فشار، دما و سازگاری شیمیایی را از پلاک همان دستگاه و سند رسمی کنترل کنید.
