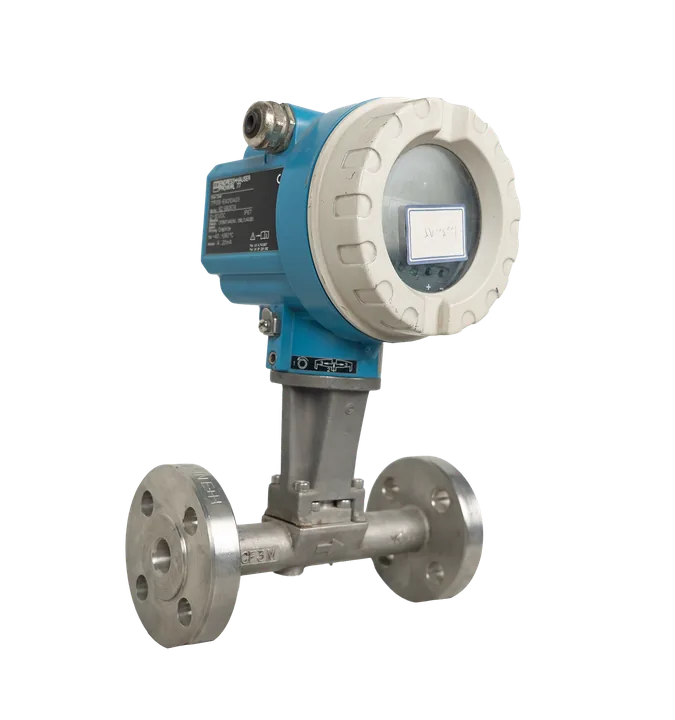

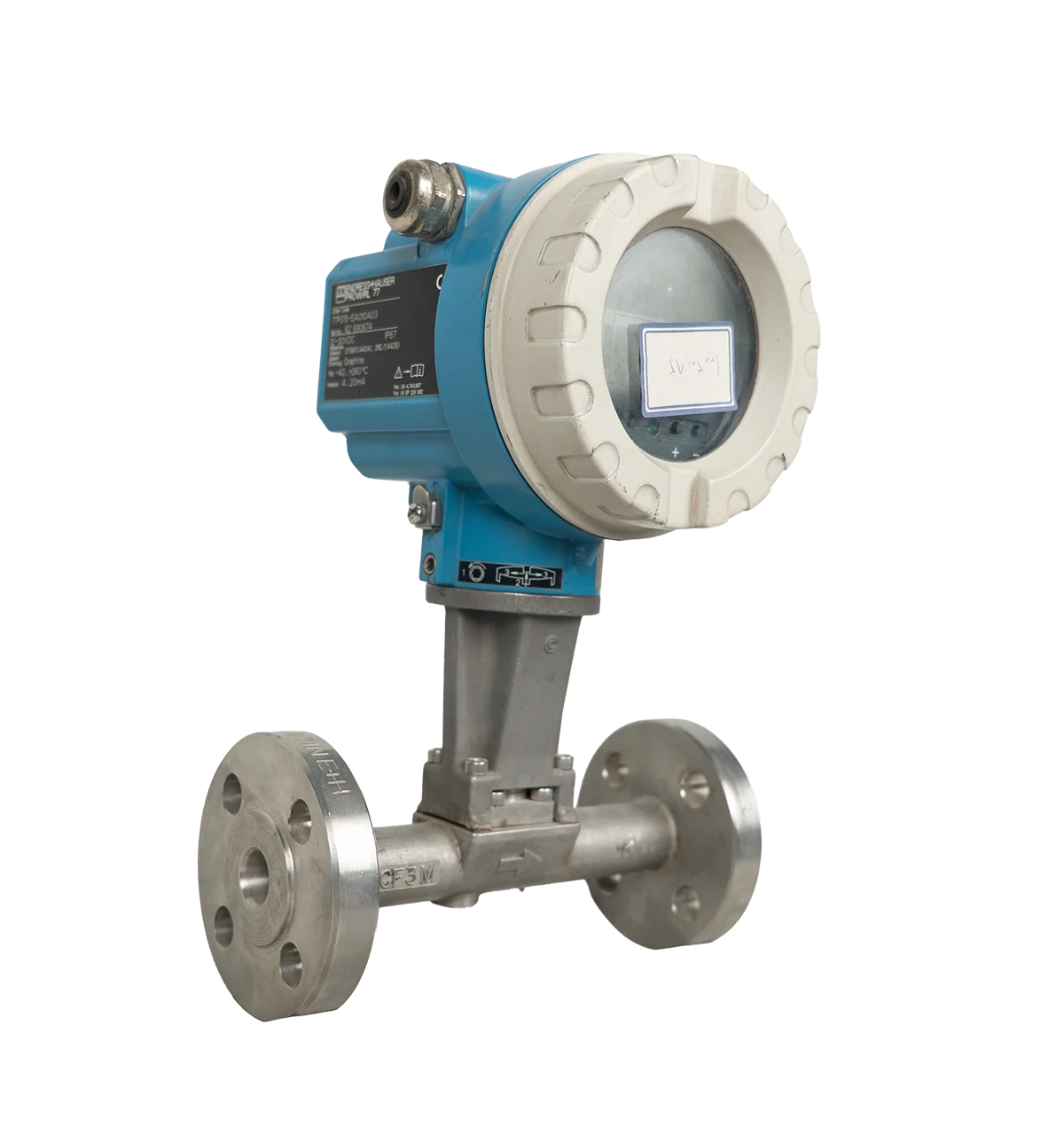

فلومتر Endress+Hauser Prowirl 77 یک دبیسنج ورتکس فلنجی صنعتی است که برای اندازهگیری دبی مایعات، گازها و بخار در خطوط فرآیندی استفاده میشود. این تجهیز با تغذیه 12-30VDC، خروجی 4-20mA، درجه حفاظت IP67 و متریال در تماس 316L برای نصب میدانی در محیطهای صنعتی مناسب است.
فلومتر Endress+Hauser Prowirl 77 از نوع ورتکس است و برای اندازهگیری دبی در خطوط فرآیندی طراحی شده است. در این روش اندازهگیری، با عبور سیال از داخل بدنه فلومتر و برخورد آن با مانع داخلی، گردابههایی در مسیر جریان ایجاد میشود. فرکانس این گردابهها با سرعت جریان رابطه مستقیم دارد و ترانسمیتر دستگاه این سیگنال را پردازش کرده و به خروجی استاندارد صنعتی تبدیل میکند.
بر اساس پلاک محصول، مدل دستگاه Prowirl 77 و Order Code آن 77FS15-EA010A03 است. شماره سریال قابل خواندن 62 690674 بوده و تغذیه دستگاه 12-30VDC است. خروجی تجهیز بهصورت 4-20mA بوده و برای اتصال به PLC، DCS، نمایشگر یا سیستم مانیتورینگ قابل استفاده است. درجه حفاظت IP67 نشان میدهد که بدنه در برابر نفوذ گردوغبار و رطوبت صنعتی مقاومت مناسبی دارد.
متریال بخش در تماس با سیال طبق پلاک CF3M / 1.4404 / 316L است و گسکت Graphite ذکر شده است. دمای محیط مجاز -40 تا +80°C و دمای سیال -40 تا +260°C از روی پلاک قابل ثبت است. این محصول برای کاربردهایی مثل بخار، آب، هوای فشرده، گازهای صنعتی و مایعات سازگار با متریال تجهیز مناسب است، به شرطی که شرایط نصب، طول مستقیم لوله، لرزش خط و پایداری جریان رعایت شود.
برای ثبت در Baazax، این کالا بهتر است بهعنوان فلومتر ورتکس فلنجی Endress+Hauser Prowirl 77 در کلاس pc-vortex-flow-meter ثبت شود. مواردی مثل فشار نامی، کشور سازنده، گواهی Ex/SIL/CE و رنج دقیق دبی از تصاویر فعلی قطعی نیستند و باید خالی بمانند تا با عکس واضحتر از پلاک/فلنج یا دیتاشیت همان Order Code تکمیل شوند.
کاربردها
تامین قطعه صنعتی
صنایع مصرفکننده
نفت و گاز
پتروشیمی
نیروگاه
آب و فاضلاب
فولاد
سیمان
مشخصات فنی
مدلProwirl 77
برنداندرس+هاوزر
دستهبندیفلومتر ورتکس
کشور تولید / مونتاژآلمان
استاندارد و گواهی صنعتیce, atex, iecex
درجه حفاظتip۶۷
محل نصبindoor, outdoor, field-mount
حداقل دمای کاری-۴۰ deg_c
حداکثر دمای کاری۲۶۰ deg_c
کلاس دقت۱-۰-fs
سیگنال خروجی۴-۲۰ma
نوع اتصال فرآیندیflanged
اتصال الکتریکیterminal-block
ولتاژ تغذیه۲۴vdc
گواهی کالیبراسیونv۱
متریال در تماس با سیالss۳۱۶l
تکنولوژی اندازهگیری فلوvortex
روش نصب و راهاندازی
مراحل نصب، پیشنیازها و راهاندازی اولیه
فلومتر Endress+Hauser Prowirl 77 یک دبیسنج صنعتی از نوع ورتکس است که برای اندازهگیری دبی سیالات در خطوط فرایندی استفاده میشود. اساس عملکرد آن ایجاد گردابه پشت مانع داخلی در مسیر جریان است؛ فرکانس این گردابهها با سرعت جریان رابطه دارد و ترانسمیتر دستگاه آن را به سیگنال خروجی قابل استفاده برای PLC، DCS یا نمایشگر تبدیل میکند.
نمونه ارسالی از نوع فلنجی و کامپکت است و بر اساس پلاک با Order Code 77FS15-EA010A03 و Serial No. 62 690674 شناسایی میشود. مشخصات خواندهشده شامل تغذیه 12-30VDC، خروجی 4-20mA، درجه حفاظت IP67، دمای محیط -40 تا +80°C، دمای سیال -40 تا +260°C، متریال در تماس CF3M / 1.4404 / 316L و گسکت Graphite است.
برای نصب، تجهیز باید بین دو فلنج همسایز و همراستا نصب شود، جهت فلش جریان رعایت گردد، سطح فلنجها و گسکت کنترل شود و پیچها بهصورت یکنواخت و مرحلهای بسته شوند. در فلومتر ورتکس، وجود جریان پایدار اهمیت زیادی دارد؛ بنابراین نصب بلافاصله بعد از زانویی، شیر کنترل، پمپ یا نقاط دارای آشفتگی شدید توصیه نمیشود مگر اینکه طول مستقیم ورودی و خروجی طبق منوال رعایت شده باشد.
در راهاندازی، ابتدا تغذیه 12-30VDC و حلقه خروجی 4-20mA کنترل میشود. سپس واحد دبی، رنج خروجی، جهت جریان، damping و آلارمها باید با سیستم کنترل تطبیق داده شوند. پس از عبور جریان واقعی، مقدار خروجی 4-20mA با وضعیت خط یا مقدار مرجع مقایسه شود تا خطای سیمبندی، جهت نصب یا مقیاسدهی مشخص گردد.
اسناد و گواهیها
فایلهای فنی و مدارک محصول
هنوز دیتاشیت، عکس پلاک یا سند تاییدشدهای برای این کد سفارش ثبت نشده است.
