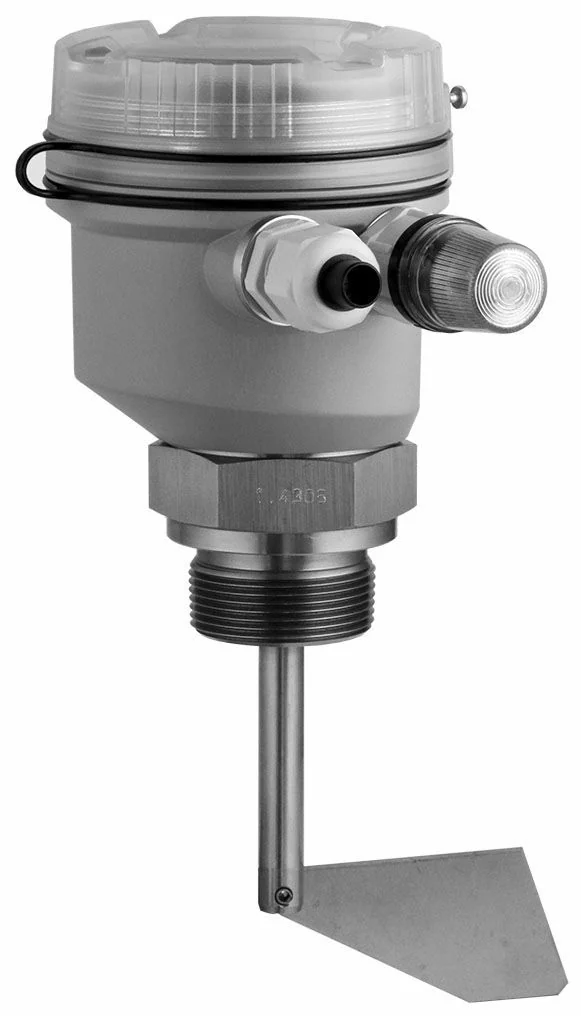

لول سوئیچ پره‌ای Endress+Hauser Soliswitch FTE20 برای تشخیص پر، خالی یا نیاز به شارژ در سیلوهای مواد جامد؛ تغذیه 20–28 VDC، خروجی رله و حفاظت IP66.
کد سفارش دقیق: FTE20-FC11AA11.
- فناوری: پره چرخان برای تشخیص نقطه‌ای سطح جامدات بالک
- رسانه: پودر و گرانول با حداقل چگالی حدود 80 g/L
- طول شفت: 75 mm؛ پره و شفت استنلس‌استیل
- اتصال فرآیندی: رزوه 1 1/2 in NPT؛ جنس اتصال PBT
- تغذیه: 20–28 VDC؛ خروجی رله/سوئیچ باینری
- ورودی کابل: 2 × M20 × 1.5؛ محفظه پلی‌کربنات با IP66
- فشار فرآیند تا 1.5 bar و دمای فرآیند -20 تا 80 °C
- تأییدیه ATEX برای کاربردهای گردوغبار طبق پیکربندی و پلاک
محدوده واقعی دما، چگالی، فشار و نوع حفاظت انفجاری باید با پلاک دستگاه و TI رسمی تطبیق داده شود.
مشخصات فنی
مدل
FTE20
برند
اندرس+هاوزر
دسته‌بندی
سوئیچ سطح پره‌ای
کشور تولید یا مونتاژ
آلمان
فناوری تشخیص سطح
پره چرخان (Rotary Paddle)
نوع ماده/محیط
جامدات بالک، پودر و گرانول
حداقل چگالی ماده بالک
۸۰ g/L
ولتاژ تغذیه
۲۰ تا ۲۸ VDC
خروجی سوئیچ
رله / SPDT باینری
اتصال فرایندی
۱ ۱/۲ in NPT
طول شفت یا کابل
۷۵ mm
نوع پره
پره استاندارد
متریال پره
استنلس استیل ۳۰۴
جنس اتصال فرایندی
PBT
متریال محفظه
پلی‌کربنات (PC)
درجه حفاظت
IP۶۶
حداکثر فشار فرآیند
۱.۵ bar
حداقل دمای فرآیند
-۲۰ °C
حداکثر دمای فرآیند
۸۰ °C
تأییدیه ناحیه خطرناک
ATEX برای گردوغبار
ورودی کابل
۲ × M۲۰ × ۱.۵
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- محل نصب را برای تشخیص پر، خالی یا نقطه میانی انتخاب کنید و از ناحیه ریزش مستقیم مواد فاصله بگیرید.
- اتصال 1 1/2 in NPT را آب‌بندی و محفظه را پس از نصب در جهت مناسب بچرخانید؛ پره باید آزادانه حرکت کند.
- دو ورودی M20 را با گلند مناسب IP66 ببندید و سیم‌کشی 20–28 VDC و کنتاکت رله را طبق نقشه رسمی انجام دهید.
- آستانه وزن ماده و پایش چرخش را مطابق نوع ماده تنظیم کنید؛ عملکرد چرخش از روی نشانگر قابل مشاهده است.
- پیش از بهره‌برداری، توقف پره با ماده و برگشت خودکار آن پس از تخلیه را آزمایش کنید.
ایمنی: پیش از بازکردن محفظه برق را قطع کنید؛ در ناحیه گردوغبار قابل انفجار فقط مطابق گواهی ATEX، هم‌بندی و گلند تأییدشده کار کنید.
