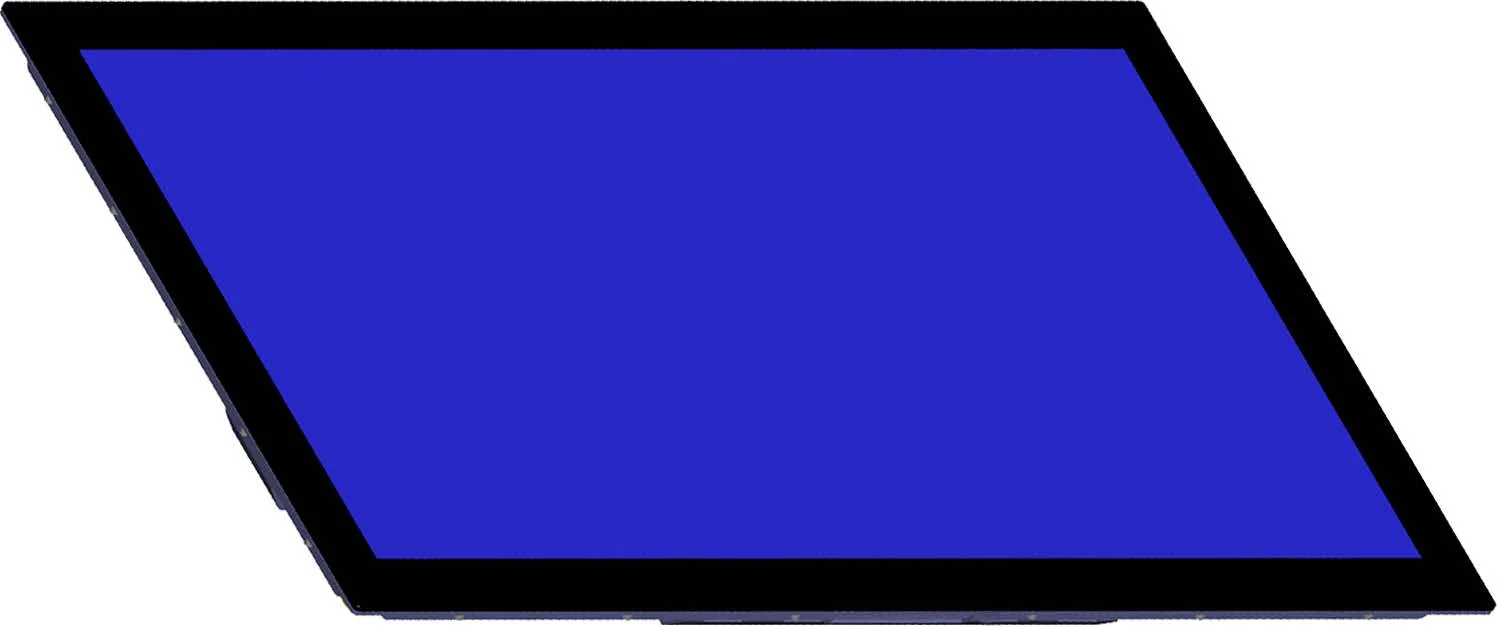

مانیتور صنعتی زیمنس SIMATIC IFP2200 Frameless کد 6AV7285-6LC00-0AA0

SIMATIC IFP2200 Frameless

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

SIMATIC IFP2200 Frameless مانیتور صنعتی چندلمسی زیمنس با نمایشگر 21.5 اینچ، وضوح 1920 × 1080، تغذیه 24 V DC و کد سفارش 6AV7285-6LC00-0AA0 است.

معرفی محصول

SIMATIC IFP2200 Frameless یک Industrial Flat Panel زیمنس برای نمایش و لمس صنعتی است. کد سفارش 6AV7285-6LC00-0AA0 در سند مکمل رسمی این مدل صریحاً درج شده و راهنمای پایه IFP V2 نیز برای اتصال، راه‌اندازی و نگهداری آن کاربرد دارد.

مشخصات فنی تأییدشده

  • نمایشگر LCD TFT چندلمسی خازنی: 21.5 اینچ، 1920 × 1080
  • روشنایی معمول: 250 cd/m²؛ کنتراست: 1000:1
  • رابط‌ها: DisplayPort، USB 2.0 Type A/Type B و Ext-Link در نسخه Extended/Frameless
  • تغذیه: 24 V DC، بازه 19.2 تا 28.8 V DC؛ مصرف توان: 24 W
  • وزن خالص: 4.5 kg؛ ابعاد: 522 × 324 mm؛ عمق: 69.3 mm
  • دمای کار در نصب افقی عمودی: 0 تا 45 °C؛ برای نصب مایل یا عمودی محدودیت پایین‌تری اعمال می‌شود
  • ساختار OEM بدون قاب، حفاظت IP65 فقط در اتصال شیشه و قاب نصب؛ سطح جلوی کامل IP20 مگر آب‌بندی OEM مناسب و پشت IP00

منابع: Siemens IFP V2 Operating Instructions A5E46641410-AE و سند مکمل A5E48015893-AE.

مشخصات فنی

مدل SIMATIC IFP2200 Frameless
برند زیمنس
دسته‌بندی مانیتور صنعتی
کشور تولید یا مونتاژ آلمان
خانواده مانیتور صنعتی SIMATIC Industrial Flat Panel Frameless
نسخه یا مدل SIMATIC IFP۲۲۰۰ Frameless
اندازه نمایشگر ۲۱.۵
وضوح نمایشگر ۱۹۲۰ × ۱۰۸۰
نسبت تصویر ۱۶:۹
فناوری پنل TFT صنعتی با نور پس‌زمینه LED
فناوری لمس چندلمسی خازنی پروژکتیو
رابط تصویر DisplayPort ۱.۲ و Ext-Link با Transceiver Unit
رابط USB USB ۲.۰ Type A Hub و Type B Host
حداکثر فاصله از کامپیوتر تا ۱۰۰ متر از طریق HDBaseT
درجه حفاظت پنل جلو IP۶۵ فقط در اتصال شیشه و قاب نصب؛ سطح جلوی کامل IP۲۰ مگر آب‌بندی OEM مناسب
ولتاژ تغذیه ۲۴ V DC
روش نصب نصب OEM بدون قاب (Frameless)
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۴۵ °C
طراحی ظاهری بدون قاب، مشکی، طراحی خنثی و بدون لوگو
طراحی بهداشتی خیر
کلیدهای اپراتوری خیر
وضعیت چرخه عمر PM۳۰۰ فعال
نوع نور پس‌زمینه LED
روشنایی ۲۵۰ cd/m²
نسبت کنتراست ۱۰۰۰:۱
ابعاد پنل جلو ۵۲۲ × ۳۲۴ mm
ابعاد برش تابلو طبق طراحی مکانیکی OEM؛ برش استاندارد عددی اعلام نشده
عمق نصب ۶۹.۳ mm
وزن خالص ۴.۵ kg
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب OEM

  1. کد سفارش 6AV7285-6LC00-0AA0، ابعاد 522 × 324 mm و عمق 69.3 mm را با نقشه مکانیکی OEM تطبیق دهید؛ این مدل برش استاندارد عددی مستقل ندارد.
  2. قاب و آب‌بندی ماشین را طوری طراحی کنید که شیشه بدون تنش مکانیکی نصب شود؛ IP65 فقط برای اتصال شیشه و قاب نصب اعلام شده و پشت دستگاه IP00 است.
  3. دستگاه را در محفظه‌ای با حفاظت تماس، آتش، گردوغبار و آب متناسب با کاربرد نهایی یکپارچه کنید.
  4. تهویه و دمای داخل محفظه را کنترل کنید؛ دمای کار در نصب افقی عمودی 0 تا 45 °C است.
  5. پس از قطع برق، هم‌بندی پتانسیل و تغذیه 24 V DC را با کنترل قطبیت متصل کنید.
  6. DisplayPort، USB و Ext-Link/Transceiver Unit را طبق راهنمای پایه متصل و تصویر، لمس، USB و EMC را آزمون کنید.

هشدار: سازنده ماشین مسئول طراحی قاب، آب‌بندی و ارزیابی درجه حفاظت محصول نهایی است.
