SM 1234 AI 4/AO 2
روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

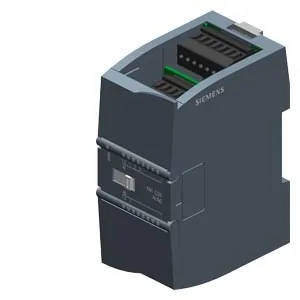

ماژول ترکیبی آنالوگ زیمنس SM 1234 AI 4x13 bit / AQ 2x14 bit با کد 6ES7234-4HE32-0XB0؛ چهار ورودی و دو خروجی ولتاژ/جریان برای SIMATIC S7-1200.
SM 1234 با کد سفارش 6ES7234-4HE32-0XB0 یک ماژول ترکیبی آنالوگ برای SIMATIC S7-1200 با 4 ورودی تفاضلی و 2 خروجی جریان یا ولتاژ است. وضعیت رسمی آن در Siemens Active Product است.
| کد سفارش | 6ES7234-4HE32-0XB0 |
|---|---|
| نوع | SM 1234، AI 4x13 bit / AQ 2x14 bit |
| ورودی‌ها | 4 ورودی تفاضلی؛ ±10، ±5 و ±2.5 V یا 0/4…20 mA |
| خروجی‌ها | 2 خروجی؛ −10…+10 V یا 0/4…20 mA |
| رزولوشن | AI: حداکثر 12 bit + sign؛ AO ولتاژ: 14 bit؛ AO جریان: 13 bit |
| چرخه ورودی | حداکثر 625 µs برای همه کانال‌ها |
| بار خروجی | حداقل 1000 Ω در حالت ولتاژ؛ حداکثر 600 Ω در حالت جریان |
| کابل | شیلددار و زوج به‌هم‌تابیده، حداکثر 100 متر |
| تغذیه و مصرف | 24 V DC؛ مصرف معمول 60 mA و مصرف معمول باس 5 V برابر 80 mA |
| توان تلفاتی | معمولاً 2 W |
| Diagnostics | پایش تغذیه، قطع سیم و اتصال کوتاه |
| کانکتور | Front Connector الزامی |
| حفاظت و دما | IP20؛ −20 تا +60 °C در نصب افقی و حداکثر +50 °C در نصب عمودی |
| ابعاد و وزن | 45 × 100 × 75 mm؛ حدود 220 g |
نکته خرید: رنج ورودی و خروجی، بار مجاز، Front Connector و سازگاری CPU/TIA Portal را بررسی کنید.
هشدار: حدود تخریب ورودی و الزامات ایمنی ماشین رعایت شود؛ نصب فقط توسط فرد متخصص و مطابق دیتاشیت Siemens انجام شود.
