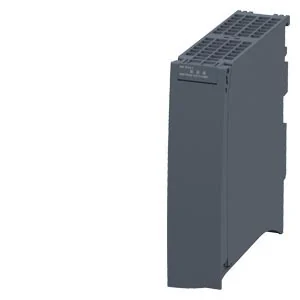

ماژول ارتباطی زیمنس CM 1542-1 برای اتصال SIMATIC S7-1500 به PROFINET به‌صورت IO Controller یا IO Device، با دو پورت RJ45 صد مگابیتی.
معرفی و کاربرد
Siemens SIMATIC CM 1542-1 با کد سفارش 6GK7542-1AX10-0XE0 ماژول ارتباطی S7-1500 برای PROFINET به‌صورت IO Controller یا IO Device است.
مشخصات فنی رسمی
| PROFINET | IO Controller یا IO Device |
|---|
| رابط شبکه | 2 × RJ45؛ سرعت 100 Mbit/s |
|---|
| ارتباطات | TCP/IP، ISO-on-TCP، UDP، S7، IP Broadcast/Multicast |
|---|
| مدیریت / زمان | SNMPv1 و NTP |
|---|
| تغذیه بک‌پلین | 15 VDC؛ جریان معمول 0.22 A؛ اتلاف توان 3.3 W |
|---|
| دمای کار | افقی 30- تا 60+؛ عمودی 30- تا 40+ درجه سانتی‌گراد |
|---|
| نگهداری و حمل | 40- تا 70+ درجه سانتی‌گراد |
|---|
| ارتفاع نصب | حداکثر 5,000 متر؛ بالاتر از 2,000 متر با محدودیت‌های دمایی دفترچه |
|---|
| درجه حفاظت | IP20 |
|---|
| ابعاد و وزن | 35 × 142 × 129 میلی‌متر؛ وزن خالص 0.4 کیلوگرم |
|---|
| چرخه عمر / مبدأ | PM300 فعال؛ آلمان؛ RoHS اعلام‌شده |
|---|
این مدل دو پورت 100 Mbit/s و PROFINET IO دارد و با CP 1543-1 گیگابیتی دارای VPN/Firewall یکسان نیست.
مشخصات فنی
مدل
CM 1542-1
برند
زیمنس
دسته‌بندی
گیت‌وی پروتکل صنعتی
کشور تولید یا مونتاژ
آلمان
استاندارد و گواهی صنعتی
CE، RoHS
درجه حفاظت
IP۲۰
محل نصب
Indoor، DIN Rail
حداقل دمای کاری
-۳۰ °C
حداکثر دمای کاری
۶۰ °C
پروتکل ارتباطی
PROFINET
ولتاژ تغذیه
۲۴ VDC
نوع پورت شبکه
RJ۴۵ Ethernet
سیگنال خروجی
بدون سیگنال خروجی
سطح ایمنی SIL
بدون SIL
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب و راه‌اندازی
- تغذیه S7-1500 را قطع و سازگاری CPU، رک و TIA Portal را بررسی کنید.
- CM 1542-1 را روی ریل S7-1500 نصب و اتصال بک‌پلین 15 VDC را کامل کنید.
- کابل‌های Industrial Ethernet شیلددار را به دو پورت RJ45 صد مگابیتی وصل و EMC را رعایت کنید.
- در TIA Portal نقش IO Controller یا IO Device، نام PROFINET، IP و Subnet را تعریف کنید.
- TCP/IP، ISO-on-TCP، UDP، S7، SNMPv1 و NTP را مطابق نیاز پروژه تنظیم کنید.
- ماژول IP20 را داخل تابلو مناسب نصب کنید. برای ارتفاع بالاتر از 2,000 متر محدودیت دمایی دفترچه را اعمال کنید.
- پس از بارگذاری، Link هر دو پورت، نام PROFINET، IP و Diagnostics را آزمایش کنید.
