معرفی
معرفی کالا

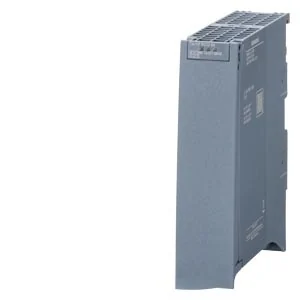

ماژول ارتباطی SIMATIC S7-1500 زیمنس برای اتصال سریال RS-232 با پشتیبانی از Freeport، 3964(R) و USS، سرعت تا 19.2 کیلوبیت‌برثانیه و کانکتور D-sub نُه‌پین.
معرفی و کاربرد
Siemens SIMATIC S7-1500 CM PtP RS232 BA با کد سفارش 6ES7540-1AD01-0AA0 رابط سریال RS-232 برای ایستگاه S7-1500 است.
مشخصات فنی رسمی
| رابط و کانکتور | RS-232؛ D-sub نری 9 پین |
|---|
| حداکثر نرخ / طول کابل | 19.2 kbit/s؛ حداکثر 15 متر |
|---|
| سیگنال‌های کمکی | RTS، CTS، DTR، DSR، RI و DCD |
|---|
| پروتکل‌ها | Freeport، 3964(R)، USS |
|---|
| حداکثر طول تلگرام | 1 kbyte برای Freeport و 3964(R) |
|---|
| بافر | 2 kbyte؛ حداکثر 255 تلگرام |
|---|
| مهندسی | TIA Portal V18 با HSP 0367 یا V19؛ نسخه‌های قدیمی‌تر به‌صورت 6ES7540-1AD00-0AA0 |
|---|
| تغذیه بک‌پلین | 50 mA؛ توان 0.75 W؛ اتلاف معمول 0.6 W |
|---|
| دمای کار | افقی 30- تا 60+؛ عمودی 30- تا 40+ درجه سانتی‌گراد |
|---|
| ابعاد و وزن | 35 × 147 × 127 میلی‌متر؛ حدود 0.22 کیلوگرم |
|---|
| امنیت | Firmware امضاشده |
|---|
| چرخه عمر / مبدأ | PM300 فعال؛ آلمان؛ RoHS از 2024-09-13 |
|---|
این مدل RS-232 است و با نوع RS-422/RS-485 متفاوت است؛ رابط اترنت مستقل ندارد.
مشخصات فنی
مدل
CM PTP RS232 BA
برند
زیمنس
دسته‌بندی
گیت‌وی پروتکل صنعتی
کشور تولید یا مونتاژ
آلمان
استاندارد و گواهی صنعتی
CE، RoHS
درجه حفاظت
IP۲۰
محل نصب
Indoor، DIN Rail
حداقل دمای کاری
-۳۰ °C
حداکثر دمای کاری
۶۰ °C
پروتکل ارتباطی
Modbus RTU
ولتاژ تغذیه
۲۴ VDC
نوع پورت شبکه
RS-۲۳۲
سیگنال خروجی
بدون سیگنال خروجی
سطح ایمنی SIL
بدون SIL
رابط سریال
RS-۲۳۲
حداکثر نرخ انتقال
۱۹۲۰۰ bit/s
نوع کانکتور
D-sub نری ۹ پین
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
نصب و راه‌اندازی
- تغذیه S7-1500 را قطع و سازگاری سخت‌افزار و TIA Portal را بررسی کنید.
- ماژول را روی ریل S7-1500 نصب و اتصال بک‌پلین را کامل کنید.
- کابل شیلددار RS-232 را طبق پین‌آوت D-sub نری 9 پین ببندید. سیگنال‌های RTS/CTS/DTR/DSR/RI/DCD را فقط مطابق نیاز تجهیز مقابل متصل کنید.
- طول کابل از 15 متر بیشتر نشود و مسیر کابل از کابل‌های قدرت جدا باشد.
- در TIA Portal نرخ حداکثر 19.2 kbit/s، قالب کاراکتر و Freeport، 3964(R) یا USS را تنظیم کنید.
- ارتباط را با تلگرام آزمایشی شروع و LEDها، بافر و Diagnostics را کنترل کنید.
