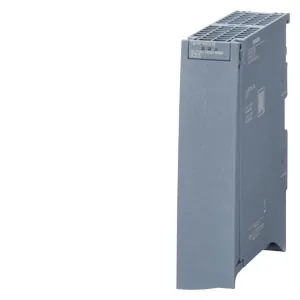

ماژول ارتباطی زیمنس CM PTP RS232 HF

CM PTP RS232 HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

Siemens SIMATIC S7-1500 CM PtP RS232 HF با کد 6ES7541-1AD01-0AB0؛ ماژول ارتباط سریال RS-232 با کانکتور D-sub نه‌پین، سرعت 115.2 kbit/s و پشتیبانی Freeport، 3964(R)، USS و Modbus RTU Master/Device.

معرفی محصول

ماژول High Feature ارتباط نقطه‌به‌نقطه برای S7-1500 است که تجهیزات سریال RS-232 را از طریق Freeport، 3964(R)، USS یا Modbus RTU به کنترلر متصل می‌کند.

مشخصات فنی رسمی

کد سفارش6ES7541-1AD01-0AB0
رابطRS-232؛ D-sub نه‌پین؛ سیگنال‌های RTS، CTS، DTR، DSR، RI و DCD
سرعت و طول کابلحداکثر 115.2 kbit/s؛ طول کابل حداکثر 15 m
پروتکل‌هاFreeport، 3964(R)، USS، Modbus RTU Master و Device
طول تلگرامFreeport و 3964(R) تا 4 kbyte
Modbus RTUآدرس 1 تا 247 و Extended تا 65535؛ حداکثر یک Device
بافر8 kbyte؛ تا 255 تلگرام
مهندسیTIA Portal V18 با HSP 0367 یا V19؛ در نسخه‌های قدیمی قابل پیکربندی به‌صورت 6ES7541-1AD00-0AB0
نصبریل S7-1500؛ تغذیه از Backplane Bus، جریان نامی 50 mA
توانمصرف 0.75 W؛ تلفات معمول 0.6 W
دمای کارافقی 30− تا 60+°C؛ عمودی 30− تا 40+°C
تشخیصDiagnostic alarm، تشخیص Wire Break، LEDهای RUN/ERROR/RxD/TxD
ابعاد و وزن35 × 147 × 127 mm؛ حدود 0.22 kg
امنیتبه‌روزرسانی Firmware امضاشده
وضعیتPM300 فعال؛ ساخت آلمان

توجه: این ماژول یک رابط سریال Point-to-Point است؛ رابط Ethernet یا قابلیت TeleControl مستقل ندارد.

مشخصات فنی

مدل CM PTP RS232 HF
برند زیمنس
دسته‌بندی گیت‌وی پروتکل صنعتی
کشور تولید یا مونتاژ آلمان
استاندارد و گواهی صنعتی CE، RoHS
درجه حفاظت IP۲۰
محل نصب Indoor، DIN Rail
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
پروتکل ارتباطی Modbus RTU
ولتاژ تغذیه ۲۴ VDC
نوع پورت شبکه RS-۲۳۲
سیگنال خروجی بدون سیگنال خروجی
سطح ایمنی SIL بدون SIL
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

پیش‌نیازها

  • کنترلر/ایستگاه سازگار S7-1500 یا ET 200MP و ریل نصب مناسب
  • TIA Portal V18 به‌همراه HSP 0367 یا V19 و بالاتر
  • کابل RS-232 شیلددار با D-sub نه‌پین و طول حداکثر 15 m

نصب و راه‌اندازی

  1. برق ایستگاه را قطع، ماژول را روی ریل S7-1500 نصب و کانکتور Backplane را صحیح درگیر کنید.
  2. کابل RS-232 را طبق Pinout رسمی و نیاز تجهیز مقابل به D-sub نه‌پین متصل کنید؛ شیلد و سیگنال‌های Handshake را بررسی کنید.
  3. ماژول را در Hardware Configuration اضافه و Freeport، 3964(R)، USS یا Modbus RTU را انتخاب کنید.
  4. Baud Rate، Data Bits، Stop Bits، Parity، Timeout و آدرس Modbus را با تجهیز مقابل یکسان تنظیم کنید.
  5. LEDهای RUN/ERROR/RxD/TxD، Diagnostic Buffer، تبادل تلگرام و بازیابی پس از قطع ارتباط را آزمون کنید.

ایمنی: اتصال یا جداسازی فقط در وضعیت مجاز و با رعایت دستورالعمل S7-1500 انجام شود؛ طول کابل RS-232 از 15 m بیشتر نشود.
