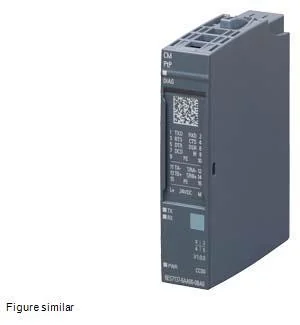

ماژول ارتباط سریال زیمنس ET 200SP مدل CM PtP

CM PtP

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول ارتباط سریال زیمنس ET 200SP مدل CM PtP با کد سفارش 6ES7137-6AA01-0BA0؛ اتصال سریال تجهیزات از طریق RS-232، RS-422 یا RS-485.

SIMATIC ET 200SP CM PtP با کد سفارش 6ES7137-6AA01-0BA0 ماژول ارتباط سریال برای RS-232، RS-422 و RS-485 است.

پروتکل‌هاFreeport، 3964(R)، USS و Modbus RTU Master/Device
نرخRS-485 تا 250 kbit/s؛ RS-232/422 تا 115.2 kbit/s
BaseUnitBU type A0
تغذیه24 V DC (19.2 تا 28.8 V)، تلفات 0.7 W
مهندسیTIA Portal V17 یا بالاتر
ابعاد/وزن15×73×58 mm؛ حدود 30 g

مشخصات فنی

مدل CM PtP
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی CM PtP
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول ET ۲۰۰SP
مدل ماژول CM PtP
نقش و کاربرد اصلی اتصال سریال تجهیزات از طریق RS-۲۳۲، RS-۴۲۲ یا RS-۴۸۵
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد پورت ارتباطی ۱
رابط‌ها و لایه فیزیکی RS-۲۳۲؛ RS-۴۲۲؛ RS-۴۸۵؛ Push-in terminal
پروتکل‌ها و استانداردهای پشتیبانی‌شده Freeport؛ ۳۹۶۴(R)؛ USS؛ Modbus RTU Master/Device
نوع کانکتور و ترمینال Push-in terminal
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار BU type A۰
حداکثر نرخ انتقال داده RS-۴۸۵: ۲۵۰ kbit/s؛ RS-۲۳۲/RS-۴۲۲: ۱۱۵.۲ kbit/s
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی سیگنال سریال RS-۲۳۲/۴۲۲/۴۸۵
حالت‌های اندازه‌گیری و کاری ارسال و دریافت PtP؛ Master/Slave بسته به پروتکل
رزولوشن زمانی و Timestamp وابسته به نرخ تبادل و چرخه برنامه
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC (۱۹.۲ تا ۲۸.۸ V، حفاظت پلاریته معکوس)
توان تلفاتی ۰.۷ W معمول
عرض ماژول ۱۵ mm
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی ۸ byte؛ در Performance Mode تا ۳۲ byte ورودی و ۳۲ byte خروجی؛ بافر ۴ kbyte تا ۲۵۵ تلگرام
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۷+؛ STEP ۷ V۵.۶ HF۴+ از طریق GSD؛ GSDML V۲.۳۴
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی از طریق TIA Portal
روش سیم‌بندی و شیلد RS-۲۳۲ تا ۱۵ m؛ RS-۴۲۲/۴۸۵ تا ۱۲۰۰ m وابسته به نرخ؛ کابل شیلددار و termination مطابق شبکه
سازگاری، محدودیت و ملزومات سازگار با S۷-۳۰۰/۴۰۰/۱۲۰۰/۱۵۰۰ و کنترلر استاندارد PROFINET؛ ارتفاع نصب تا ۵۰۰۰ m
گواهی‌ها و استانداردهای صنعتی CE، UL/cUL و RoHS طبق اسناد رسمی
Hot Swap / Configuration in RUN طبق قابلیت IM/CPU ایستگاه
جریان مصرفی ۳۵ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق ET 200SP را قطع و BU type A0 را روی ریل نصب کنید.
  2. ماژول را جاگذاری و رابط RS-232/422/485 را با کابل شیلددار و ترمینال Push-in سیم‌بندی کنید.
  3. برای RS-422/485 توپولوژی، termination و زمین مرجع را طبق راهنمای شبکه اجرا کنید.
  4. تغذیه 24 V DC را در محدوده 19.2 تا 28.8 V وصل کنید.
  5. در TIA Portal V17+ نوع رابط، baud rate، parity، stop bit و پروتکل را تنظیم کنید.
  6. LEDهای PWR، DIAG، RxD و TxD و سپس تبادل تلگرام را آزمایش کنید.
