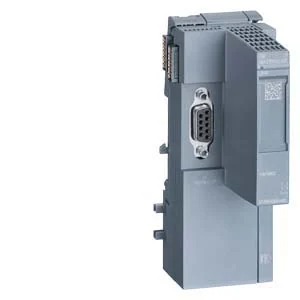

ماژول ارتباط پروفی‌باس زیمنس ET 200SP مدل CM DP

CM DP

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول ارتباط PROFIBUS DP زیمنس برای CPUهای ET 200SP، با نقش DP Master تا 125 تجهیز و DP Device، رابط RS-485 و سرعت 12 مگابیت‌برثانیه.

معرفی محصول

SIMATIC ET 200SP CM DP با کد 6ES7545-5DA00-0AB0 ماژول ارتباط PROFIBUS DP برای CPUهای ET 200SP است. ماژول می‌تواند به‌عنوان DP Master برای حداکثر 125 تجهیز یا به‌عنوان DP Device کار کند.

رابطRS-485 با سوکت D-sub نه‌پین
سرعتحداکثر 12 مگابیت‌برثانیه
پروتکل‌هاPROFIBUS DP Master/Device، DPV1 و ارتباط SIMATIC
داده فرایندی244 بایت ورودی و 244 بایت خروجی در حافظه انتقال
تغذیه19.2 تا 28.8 ولت DC با حفاظت پلاریته معکوس
دمای کار25- تا 60+ درجه افقی؛ حداکثر 50+ درجه عمودی
ابعاد و وزن35 × 117 × 75 میلی‌متر؛ حدود 80 گرم

اطلاعات از دیتاشیت رسمی زیمنس استخراج شده است.

مشخصات فنی

مدل CM DP
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی ماژول ارتباط PROFIBUS DP
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول CM DP
مدل ماژول CM PROFIBUS DP FS۰۴
نقش و کاربرد اصلی PROFIBUS DP Master برای ۱۲۵ تجهیز و DP Device
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد پورت ارتباطی ۱
رابط‌ها و لایه فیزیکی RS-۴۸۵ PROFIBUS DP
پروتکل‌ها و استانداردهای پشتیبانی‌شده PROFIBUS DP Master/Device، DPV۱، SIMATIC Communication و S۷/Data Record Routing
نوع کانکتور و ترمینال سوکت D-sub نه‌پین
BaseUnit یا کانکتور جداگانه لازم است خیر
نوع BaseUnit سازگار نصب در سمت CPU طبق ساختار ET ۲۰۰SP
حداکثر نرخ انتقال داده ۱۲ Mbit/s
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی RS-۴۸۵ PROFIBUS
حالت‌های اندازه‌گیری و کاری DP Master برای حداکثر ۱۲۵ DP Slave
رزولوشن زمانی و Timestamp Bus cycle وابسته به baud rate و تعداد اسلیوها
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی؛ ارتباط F در صورت پیکربندی سامانه ایمنی
ولتاژ تغذیه ۲۴ V DC؛ بازه ۱۹.۲ تا ۲۸.۸ V
توان تلفاتی طبق دیتاشیت رسمی
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی فضای I/O اسلیوهای DP در CPU
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۳ Update ۳ یا بالاتر
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی طبق راهنمای CPU/CM
روش سیم‌بندی و شیلد کابل PROFIBUS شیلددار؛ termination فقط در ابتدا و انتهای سگمنت
سازگاری، محدودیت و ملزومات برای ET ۲۰۰SP CPU؛ حداکثر ۱۲۵ DP Device؛ طول کابل تا ۱۰۰ متر در نرخ حداکثر
گواهی‌ها و استانداردهای صنعتی CE، UKCA، UL، RCM، EAC، FM، CCC-Ex، IECEx و تأییدیه‌های دریایی
Hot Swap / Configuration in RUN Configuration in RUN طبق قابلیت CPU و شبکه
عرض ماژول ۳۵ mm
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. تغذیه CPU و ایستگاه ET 200SP را قطع کنید.
  2. ماژول CM DP را در ایستگاه نصب و کابل PROFIBUS را به سوکت D-sub نه‌پین متصل کنید.
  3. شیلد، ترمینیشن باس و آدرس PROFIBUS را مطابق توپولوژی شبکه تنظیم کنید.
  4. ماژول را در TIA Portal V13 Update 3 یا بالاتر به‌عنوان Master یا Device پیکربندی کنید.
  5. نرخ انتقال و طول کابل را مطابق استاندارد PROFIBUS انتخاب کنید.
  6. LED تشخیص و تبادل داده با تجهیزات DP را آزمایش کنید.

نکته: در ارتفاع بیش از 2000 متر محدودیت‌های دفترچه رسمی اعمال می‌شود.
