ماژول ارتباط CAN زیمنس ET 200SP مدل CM CAN

CM CAN

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

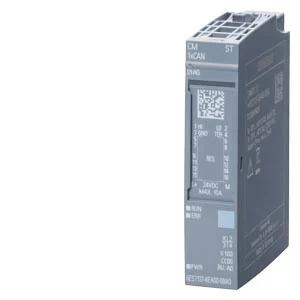

ماژول ارتباط CAN زیمنس ET 200SP مدل CM CAN با کد سفارش 6ES7137-6EA00-0BA0؛ اتصال ایستگاه ET 200SP به شبکه CAN یا CANopen.

SIMATIC ET 200SP CM 1x CAN ST با کد سفارش 6ES7137-6EA00-0BA0 دروازه ارتباطی یک‌پورتی CAN/CANopen با رابط ایزوله است.

مشخصهمقدار رسمی
حالت‌هاCAN 2.0A/B؛ CANopen Manager/Slave مطابق CiA 301 و CiA 302
نرخ انتقال10 تا 1000 kbit/s
ظرفیتحداکثر 60 تجهیز، 128 PDO ارسال/دریافت و 16 SDO موازی
BaseUnitBU type A0؛ اتصال Push-in
تغذیه و تلفات24 V DC (19.2 تا 28.8 V)؛ تلفات معمول 0.5 W
مهندسیSTEP 7 TIA Portal V15.1 یا بالاتر
دمای کارنصب افقی: ‎-30 تا 60°C؛ عمودی: ‎-30 تا 50°C
ابعاد و وزن15×73×58 mm؛ حدود 32 g

این مدل Fail-safe نیست و حالت Isochronous ندارد. کد سفارش و نسخه Firmware باید پیش از طراحی نهایی کنترل شود.

مشخصات فنی

مدل CM CAN
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی CM ۱x CAN ST
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول ET ۲۰۰SP
مدل ماژول CM CAN
نقش و کاربرد اصلی اتصال ایستگاه ET ۲۰۰SP به شبکه CAN یا CANopen
تعداد کانال عملکردی ۱
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد پورت ارتباطی ۱
رابط‌ها و لایه فیزیکی CAN ۲.۰A/B
پروتکل‌ها و استانداردهای پشتیبانی‌شده CAN ۲.۰A/B؛ CANopen Manager/Slave طبق CiA ۳۰۱/۳۰۲؛ Node/Life Guarding، Heartbeat و SYNC
نوع کانکتور و ترمینال Push-in terminal؛ رابط CAN مطابق CiA ۳۰۳-۱
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار BU type A۰
حداکثر نرخ انتقال داده ۱,۰۰۰ kbit/s (حداقل ۱۰ kbit/s)
انواع انکودر قابل اتصال کاربرد ندارد
سطوح سیگنال ورودی/خروجی CAN_H، CAN_L و مرجع/شیلد
حالت‌های اندازه‌گیری و کاری CAN raw؛ CANopen Manager؛ CANopen Slave
رزولوشن زمانی و Timestamp وابسته به baud rate و bus load
توابع Latch، Gate و Capture کاربرد ندارد
پشتیبانی Oversampling خیر
پشتیبانی حالت Isochronous خیر
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC (محدوده ۱۹.۲ تا ۲۸.۸ V، حفاظت پلاریته معکوس)
توان تلفاتی ۰.۵ W معمول
عرض ماژول ۱۵ mm
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی حداکثر ۲۵۶ byte برای هر ماژول؛ ۱۲۸ PDO ارسال/دریافت و ۱۶ SDO موازی
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۵.۱ یا بالاتر
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی طبق راهنمای Siemens
روش سیم‌بندی و شیلد کابل زوج‌تابیده شیلددار؛ termination در دو انتهای باس
سازگاری، محدودیت و ملزومات ET ۲۰۰SP و شبکه CAN/CANopen سازگار
گواهی‌ها و استانداردهای صنعتی CAN ۲.۰A/B؛ CiA ۳۰۱/۳۰۲؛ CE و RoHS
Hot Swap / Configuration in RUN طبق قابلیت IM/CPU ایستگاه
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق ایستگاه ET 200SP را قطع و نبود ولتاژ را تأیید کنید.
  2. BaseUnit نوع A0 را روی ریل نصب و ماژول را طبق راهنمای SIMATIC ET 200SP جاگذاری کنید؛ تعویض حین کار فقط مطابق دستورالعمل رسمی انجام شود.
  3. شبکه CAN را با زوج تابیده شیلددار به ترمینال Push-in متصل کنید؛ شیلد، اتصال زمین و مقاومت انتهایی دو سر باس را مطابق طراحی شبکه اجرا کنید.
  4. منبع 24 V DC را در محدوده 19.2 تا 28.8 V و با قطبیت صحیح متصل کنید.
  5. در STEP 7 TIA Portal V15.1 یا بالاتر، ماژول و حالت CAN/CANopen، baud rate، Node-ID، PDO/SDO و Diagnostics را تنظیم کنید.
  6. پس از روشن‌کردن، LEDهای RUN، ERROR و PWR و سپس تبادل داده را بدون بار بحرانی آزمایش کنید.
