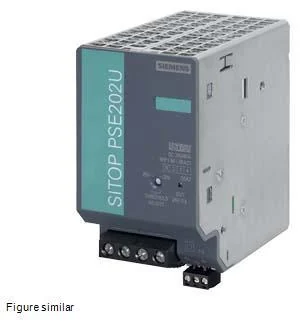

ماژول افزونگی زیمنس SIPLUS PSE202U ورودی دوگانه 20A خروجی 40A کد 6AG1961-3BA21-7AX0

SIPLUS PSE202U 40A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

ماژول افزونگی SIPLUS PSE202U زیمنس برای جداسازی دو منبع 24V DC تا 20 آمپر و تأمین خروجی کل 40 آمپر در دمای 40- تا 70+ درجه سانتی‌گراد.

معرفی محصول

Siemens SIPLUS PSE202U با کد 6AG1961-3BA21-7AX0 نسخه دارای پوشش محافظ ماژول افزونگی 6EP1961-3BA21 است. این ماژول دو منبع تغذیه SITOP با جریان خروجی حداکثر 20 آمپر برای هر منبع را از هم جدا کرده و خروجی تجمیعی تا 40 آمپر ارائه می‌کند.

مشخصات رسمی

ورودی24 تا 28.8 ولت DC
خروجی نامی24 ولت DC، جریان کل 40 آمپر
راندمان96.5 درصد
سیگنال وضعیتLED سبز/قرمز و کنتاکت رله ایزوله
دمای کار40- تا 70+ درجه سانتی‌گراد؛ از 60 درجه به بالا کاهش جریان 3 درصد به‌ازای هر کلوین
درجه حفاظتIP20
ابعاد70 × 125 × 120 میلی‌متر
وزن خالص0.5 کیلوگرم

منبع اطلاعات، دیتاشیت رسمی زیمنس مخصوص همین کد سفارش است که در بخش مدارک فنی بارگذاری شده است.

مشخصات فنی

مدل SIPLUS PSE202U 40A
برند زیمنس
دسته‌بندی ماژول افزونگی DC
خانواده محصول SIPLUS PSE۲۰۲U
نوع ماژول ماژول افزونگی
ولتاژ نامی ورودی و خروجی ۲۴ V DC
تعداد ورودی منبع تغذیه ۲
حداکثر جریان هر ورودی ۲۰ A
حداکثر جریان خروجی کل ۴۰ A
تعداد منابع قابل جداسازی ۲
روش جداسازی منابع جداسازی دو منبع تغذیه DC
نوع افزونگی ۱+۱
سیگنال‌دهی وضعیت LED سبز/قرمز برای وضعیت ورودی‌ها و کنتاکت رله ایزوله
کنتاکت سیگنال بله
رابط مانیتورینگ کنتاکت رله ایزوله Changeover با ظرفیت ۸A/۲۴۰VAC یا ۲۴VDC
انطباق NEC Class 2 خیر
نسخه SIPLUS بله
پوشش محافظ برد بله
مناسب محیط انفجاری خیر
حفاظت اتصال معکوس بله
قابلیت تعویض گرم منبع بله
روش نصب ریل DIN ۳۵ میلی‌متری
نوع ترمینال ترمینال پیچی؛ ورودی/خروجی/زمین ۰.۳۳ تا ۱۰ mm²
حداقل دمای کاری -۴۰ °C
حداکثر دمای کاری ۷۰ °C
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، UKCA، UL، EAC، RCM، China RoHS، EN ۵۵۰۲۲ Class B، EN ۶۱۰۰۰-۶-۲
افت ولتاژ مسیر ۰.۵ VDC
عرض ۷۰ mm
ارتفاع ۱۲۵ mm
عمق ۱۲۰ mm
وزن خالص ۰.۵ kg
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. منابع تغذیه و بار را قطع و بی‌ولتاژ بودن مدار را کنترل کنید.
  2. ماژول را افقی روی ریل DIN استاندارد EN 60715 با اندازه 35×7.5/15 نصب کنید.
  3. در بالا و پایین دستگاه حداقل 50 میلی‌متر فضای آزاد برای گردش طبیعی هوا باقی بگذارید.
  4. ورودی، خروجی و زمین را با ترمینال‌های پیچی و سیم 0.33 تا 10 میلی‌متر مربع متصل کنید؛ کنتاکت رله سیم 0.5 تا 2.5 میلی‌متر مربع می‌پذیرد.
  5. پلاریته، ولتاژ هر دو منبع و محکم بودن اتصالات را کنترل کنید.
  6. پس از برقدار کردن، LEDها و کنتاکت سیگنال را بررسی و تداوم خروجی را با قطع کنترل‌شده هر منبع آزمایش کنید.

ایمنی: هنگام وجود میعان، دستگاه را راه‌اندازی نکنید و حفاظت بالادست و سطح مقطع کابل را متناسب با جریان مدار انتخاب کنید.
