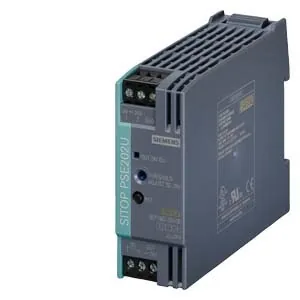

ماژول افزونگی زیمنس SITOP PSE202U مطابق NEC Class 2 توان 100VA کد 6EP1962-2BA00

PSE202U NEC Class 2

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

ماژول افزونگی Siemens SITOP PSE202U برای جداسازی دو منبع 24 V DC، خروجی محدود 100 VA مطابق NEC Class 2، کنتاکت رله ایزوله و آستانه قابل تنظیم؛ کد 6EP1962-2BA00.

Siemens SITOP PSE202U 6EP1962-2BA00 ماژول افزونگی 24 V DC برای جداسازی دو منبع تغذیه و ایجاد مسیر تغذیه مقاوم در برابر خرابی است. خروجی آن مطابق NEC Class 2 به 100 VA محدود شده است.

مشخصهمقدار رسمی
ورودی24 V DC؛ دامنه 19 تا 29 V
خروجی24 V DC؛ جریان نامی 3.8 A؛ حداکثر توان 100 VA
افت ولتاژتقریباً 0.5 V نسبت به ورودی
راندمان94.8%
وضعیتLED سبز/قرمز و کنتاکت رله ایزوله
ظرفیت کنتاکت6 A / 42 V AC یا 30 V DC، حداکثر 100 VA
آستانه سوئیچقابل تنظیم از 20±0.5 تا 25±0.5 V
نصبریل DIN 35×7.5/15 و ترمینال پیچی جداشونده
ابعاد و وزن30×80×100 mm؛ وزن 0.125 kg
محیط-20 تا +70°C، IP20، رطوبت 5 تا 95% بدون میعان

تأییدیه‌های رسمی شامل CE، cULus، UL Recognized، NEC Class 2 مطابق UL 1310 و EAC است.

مشخصات فنی

مدل PSE202U NEC Class 2
برند زیمنس
دسته‌بندی ماژول افزونگی DC
کشور تولید یا مونتاژ رومانی
خانواده محصول SITOP PSE۲۰۲U
نوع ماژول ماژول افزونگی
ولتاژ نامی ورودی و خروجی ۲۴ V DC
تعداد ورودی منبع تغذیه ۲
حداکثر توان خروجی ۱۰۰
تعداد منابع قابل جداسازی ۲
روش جداسازی منابع جداسازی دو منبع تغذیه DC
نوع افزونگی ۱+۱
سیگنال‌دهی وضعیت LED سبز برای هر دو ورودی بالاتر از آستانه؛ LED قرمز برای افت یکی از ورودی‌ها یا قطع خروجی
کنتاکت سیگنال بله
رابط مانیتورینگ کنتاکت رله ایزوله ۶ A / ۴۲ V AC یا ۳۰ V DC، حداکثر ۱۰۰ VA؛ آستانه قابل تنظیم ۲۰ تا ۲۵ V
انطباق NEC Class 2 بله
نسخه SIPLUS خیر
پوشش محافظ برد خیر
مناسب محیط انفجاری خیر
حفاظت اتصال معکوس بله
قابلیت تعویض گرم منبع بله
روش نصب ریل DIN EN ۶۰۷۱۵، سایز ۳۵×۷.۵/۱۵ mm
نوع ترمینال ترمینال پیچی جداشونده
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، cULus Listed UL ۵۰۸، UL Recognized UL ۶۰۹۵۰-۱، NEC Class ۲ UL ۱۳۱۰ و EAC
حداکثر جریان خروجی کل ۳.۸ A
افت ولتاژ مسیر ۰.۵ VDC
عرض ۳۰ mm
ارتفاع ۸۰ mm
عمق ۱۰۰ mm
وزن خالص ۰.۱۲۵ kg
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. هر دو منبع 24 V DC را خاموش و نبود ولتاژ را تأیید کنید.
  2. ماژول را روی ریل DIN EN 60715 سایز 35×7.5/15 نصب کنید و بالا و پایین هرکدام 50 mm فضای آزاد بگذارید.
  3. خروجی دو منبع را با قطبیت صحیح به دو ورودی ماژول و خروجی ماژول را به باس بار متصل کنید.
  4. از ترمینال‌های پیچی جداشونده و سیم 0.5 تا 2.5 mm² طبق دیتای رسمی استفاده کنید.
  5. بار را در محدوده 100 VA و جریان نامی 3.8 A نگه دارید؛ محدودیت NEC Class 2 را در کل مدار حفظ کنید.
  6. آستانه سوئیچ را بین 20 و 25 V متناسب با پروژه تنظیم کنید.
  7. هر منبع را جداگانه قطع کنید و تغییر LED و کنتاکت رله را برای سنجش افزونگی آزمایش کنید.
