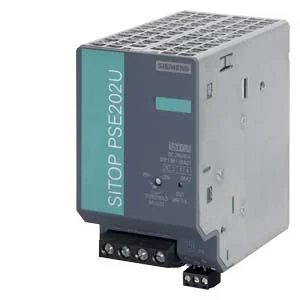

ماژول افزونگی زیمنس SITOP PSE202U ورودی دوگانه 20A خروجی 40A کد 6EP1961-3BA21

PSE202U 40A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

ماژول افزونگی Siemens SITOP PSE202U برای جداسازی دو منبع 24 V DC تا 20 A برای هر ورودی و خروجی کل 40 A، با LED وضعیت و کنتاکت رله ایزوله؛ کد 6EP1961-3BA21.

Siemens SITOP PSE202U 6EP1961-3BA21 ماژول افزونگی 24 V DC / 40 A برای جداسازی دو منبع تغذیه SITOP با حداکثر جریان 20 A از هر منبع است.

مشخصهمقدار رسمی
ورودی24 V DC؛ دامنه 24 تا 28.8 V؛ دو مسیر حداکثر 20 A
خروجی24 V DC / 40 A
افت ولتاژتقریباً 0.5 V نسبت به ورودی
راندمان96.5%
وضعیتLED سبز/قرمز و کنتاکت رله ایزوله Changeover
ظرفیت کنتاکت8 A / 240 V AC یا 24 V DC
آستانه سوئیچقابل تنظیم از 20 تا 25 V
نصبریل DIN 35×7.5/15 و ترمینال پیچی
ابعاد و وزن70×125×120 mm؛ وزن 0.5 kg
محیط-25 تا +60°C؛ از +60 تا +70°C با Derating سه درصد در هر کلوین؛ IP20

تأییدیه‌های رسمی شامل CE، cULus، EAC، ABS و DNV است. این مدل NEC Class 2 نیست.

مشخصات فنی

مدل PSE202U 40A
برند زیمنس
دسته‌بندی ماژول افزونگی DC
کشور تولید یا مونتاژ رومانی
خانواده محصول SITOP PSE۲۰۲U
نوع ماژول ماژول افزونگی
ولتاژ نامی ورودی و خروجی ۲۴ V DC
تعداد ورودی منبع تغذیه ۲
حداکثر جریان هر ورودی ۲۰ A
حداکثر جریان خروجی کل ۴۰ A
تعداد منابع قابل جداسازی ۲
روش جداسازی منابع جداسازی دو منبع تغذیه DC
نوع افزونگی ۱+۱
سیگنال‌دهی وضعیت LED سبز برای هر دو ورودی بالاتر از آستانه و LED قرمز برای افت یکی از ورودی‌ها
کنتاکت سیگنال بله
رابط مانیتورینگ کنتاکت رله ایزوله Changeover، ظرفیت ۸ A / ۲۴۰ V AC یا ۲۴ V DC؛ آستانه ۲۰ تا ۲۵ V
انطباق NEC Class 2 خیر
نسخه SIPLUS خیر
پوشش محافظ برد خیر
مناسب محیط انفجاری خیر
حفاظت اتصال معکوس بله
قابلیت تعویض گرم منبع بله
روش نصب ریل DIN EN ۶۰۷۱۵، سایز ۳۵×۷.۵/۱۵ mm
نوع ترمینال ترمینال پیچی
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، cULus Listed UL ۵۰۸، EAC، ABS و DNV
حداکثر توان خروجی ۹۶۰
افت ولتاژ مسیر ۰.۵ VDC
عرض ۷۰ mm
ارتفاع ۱۲۵ mm
عمق ۱۲۰ mm
وزن خالص ۰.۵ kg
حداقل دمای کاری -۲۵ °C
حداکثر دمای کاری ۶۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. هر دو منبع 24 V DC را خاموش و نبود ولتاژ را کنترل کنید.
  2. ماژول را روی ریل DIN EN 60715 سایز 35×7.5/15 نصب کنید و بالا و پایین هرکدام 50 mm فضای آزاد بگذارید.
  3. هر منبع را با قطبیت صحیح و سیم متناسب با جریان تا 20 A به ورودی مستقل متصل کنید.
  4. خروجی مشترک را با هادی مناسب جریان 40 A به باس DC وصل کنید؛ افت ولتاژ مسیر را در طراحی لحاظ کنید.
  5. آستانه سیگنال را بین 20 و 25 V متناسب با ولتاژ مجاز بار تنظیم کنید.
  6. کنتاکت Changeover را در محدوده 8 A / 240 V AC یا 24 V DC سیم‌بندی کنید.
  7. هر منبع را جداگانه قطع کنید و تداوم خروجی، LEDها و تغییر وضعیت رله را آزمایش کنید.
