زیمنس

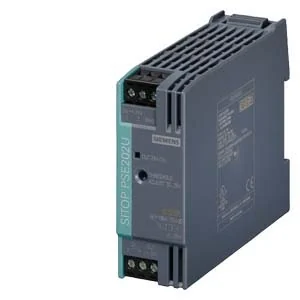

ماژول افزونگی زیمنس SITOP PSE202U ورودی دوگانه 5A خروجی 10A کد 6EP1964-2BA00

PSE202U 10A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

ماژول افزونگی Siemens SITOP PSE202U برای جداسازی دو منبع 24 V DC تا 5 A برای هر ورودی و خروجی کل 10 A، با LED وضعیت و کنتاکت رله ایزوله؛ کد 6EP1964-2BA00.

Siemens SITOP PSE202U 6EP1964-2BA00 ماژول افزونگی 24 V DC / 10 A برای جداسازی دو منبع تغذیه SITOP با حداکثر جریان 5 A از هر منبع است.

مشخصهمقدار رسمی
ورودی24 V DC؛ دامنه 19 تا 29 V؛ دو مسیر حداکثر 5 A
خروجی24 V DC / 10 A
افت ولتاژتقریباً 0.5 V نسبت به ورودی
راندمان97%
وضعیتLED سبز/قرمز و کنتاکت رله ایزوله
ظرفیت کنتاکت6 A / 42 V AC یا 30 V DC
آستانه سوئیچقابل تنظیم از 20±0.5 تا 25±0.5 V
نصبریل DIN 35×7.5/15 و ترمینال پیچی جداشونده
ابعاد و وزن30×80×100 mm؛ وزن 0.125 kg
محیط-20 تا +70°C، IP20، رطوبت 5 تا 95% بدون میعان

تأییدیه‌های رسمی شامل CE، cULus و EAC است. این مدل NEC Class 2 نیست.

مشخصات فنی

مدل PSE202U 10A
برند زیمنس
دسته‌بندی ماژول افزونگی DC
کشور تولید یا مونتاژ رومانی
خانواده محصول SITOP PSE۲۰۲U
نوع ماژول ماژول افزونگی
ولتاژ نامی ورودی و خروجی ۲۴ V DC
تعداد ورودی منبع تغذیه ۲
حداکثر جریان هر ورودی ۵ A
حداکثر جریان خروجی کل ۱۰ A
تعداد منابع قابل جداسازی ۲
روش جداسازی منابع جداسازی دو منبع تغذیه DC
نوع افزونگی ۱+۱
سیگنال‌دهی وضعیت LED سبز برای هر دو ورودی بالاتر از آستانه و LED قرمز برای افت یکی از ورودی‌ها
کنتاکت سیگنال بله
رابط مانیتورینگ کنتاکت رله ایزوله ۶ A / ۴۲ V AC یا ۳۰ V DC؛ آستانه قابل تنظیم ۲۰±۰.۵ تا ۲۵±۰.۵ V
انطباق NEC Class 2 خیر
نسخه SIPLUS خیر
پوشش محافظ برد خیر
مناسب محیط انفجاری خیر
حفاظت اتصال معکوس بله
قابلیت تعویض گرم منبع بله
روش نصب ریل DIN EN ۶۰۷۱۵، سایز ۳۵×۷.۵/۱۵ mm
نوع ترمینال ترمینال پیچی جداشونده
وزن خالص ۰.۱۲۵ kg
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، cULus Listed UL ۵۰۸ و EAC
حداکثر توان خروجی ۲۴۰
افت ولتاژ مسیر ۰.۵ VDC
عرض ۳۰ mm
ارتفاع ۸۰ mm
عمق ۱۰۰ mm
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۷۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. هر دو منبع 24 V DC را خاموش و نبود ولتاژ را تأیید کنید.
  2. ماژول را روی ریل DIN EN 60715 سایز 35×7.5/15 نصب کنید و بالا و پایین هرکدام 50 mm فضای آزاد بگذارید.
  3. هر منبع را با قطبیت صحیح و حداکثر جریان 5 A به ورودی مستقل وصل کنید.
  4. خروجی مشترک 10 A را با هادی مناسب به باس DC متصل کنید و افت ولتاژ حدود 0.5 V را در نظر بگیرید.
  5. آستانه سیگنال را بین 20 و 25 V متناسب با ولتاژ مجاز بار تنظیم کنید.
  6. کنتاکت رله را در محدوده 6 A / 42 V AC یا 30 V DC سیم‌بندی کنید.
  7. هر منبع را جداگانه قطع کنید و تداوم خروجی، LEDها و تغییر وضعیت رله را آزمایش کنید.
