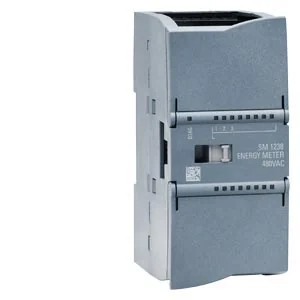

SM 1238 Energy Meter 480V AC
روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید
ماژول اندازه‌گیری انرژی زیمنس SM 1238 Energy Meter 480 V AC با کد 6ES7238-5XA32-0XB0 برای SIMATIC S7-1200؛ مناسب شبکه‌های ۱ و ۳ فاز TN/TT تا 480 V AC با ورودی جریان 1 A یا 5 A از طریق CT.
SM 1238 ماژول رسمی Siemens برای اندازه‌گیری و ثبت داده‌های انرژی در شبکه‌های تک‌فاز و سه‌فاز TN/TT است.
| کد سفارش | 6ES7238-5XA32-0XB0 |
|---|---|
| نوع | SM 1238 AI Energy Meter 480 V AC |
| نسخه سخت‌افزار/فرمویر | از FS02؛ Firmware V2.0.1 |
| توابع اندازه‌گیری | ولتاژ، جریان، زاویه فاز، توان ظاهری/اکتیو/راکتیو، انرژی و فرکانس |
| شبکه | ۱ و ۳ فاز TN/TT؛ حداکثر نامی 480 V AC خط‌به‌خط |
| ورودی ولتاژ | 277 V خط‌به‌نول و 480 V خط‌به‌خط؛ بیشینه اندازه‌گیری 293/508 V |
| ورودی جریان | ثانویه CT با رنج 1 A یا 5 A؛ اتصال مستقیم بدون CT پشتیبانی نمی‌شود |
| فرکانس | 45 تا 65 Hz |
| به‌روزرسانی | حدود 50 ms برای به‌روزرسانی سازگار مقادیر اندازه‌گیری و محاسبه‌شده |
| فضای آدرس | حداکثر 124 byte؛ ورودی 112 و خروجی 12 byte |
| مهندسی | STEP 7 TIA Portal از V13 SP1؛ پارامتردهی و کالیبراسیون در RUN |
| ایزولاسیون | کانال‌ها نسبت به باس پشت: 3700 V AC آزمون نوع؛ آزمون عایقی 2300 V AC برای یک دقیقه |
| مصرف و توان | جریان حداکثر 180 mA از CPU؛ توان تلفاتی معمول 0.75 W |
| دما و نصب | افقی -20 تا 60°C؛ عمودی -20 تا 50°C |
| ابعاد و وزن | 45 × 100 × 75 mm؛ حدود 165 g |
| چرخه عمر | Active Product |
هشدار: شماره ترمینال‌ها، فیوزها، سطح CAT و جزئیات CT/VT باید از Device Manual رسمی همان نسخه سخت‌افزار کنترل شود؛ ثانویه CT زیر بار نباید مدار باز شود.
