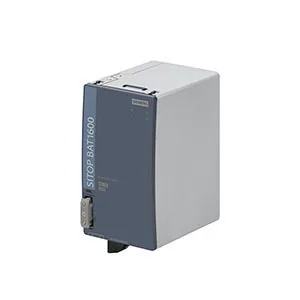

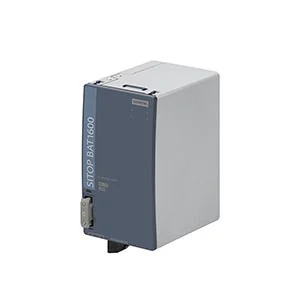

ماژول باتری زیمنس SITOP BAT1600 لیتیوم LiFePO4 ظرفیت 2.5Ah کد 6EP4132-0JA00-0AY0

BAT1600 LiFePO4 2.5Ah

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
اتریش
معرفی

معرفی کالا

ماژول باتری لیتیوم‌آهن‌فسفات زیمنس SITOP BAT1600، ولتاژ 24V DC و ظرفیت 2.5Ah برای UPS1600؛ غیرمجاز برای حمل هوایی؛ کد 6EP4132-0JA00-0AY0.

SITOP BAT1600 24V/2.5Ah LiFePO4 ماژول باتری لیتیوم‌آهن‌فسفات برای SITOP UPS1600 است.

  • ولتاژ نامی 24V DC و ظرفیت 2.5Ah
  • جریان خروجی نامی و حداکثر پشتیبان 10A؛ جریان پیک 45A به‌مدت 30ms
  • حداکثر جریان شارژ 3A؛ حفاظت اتصال کوتاه با فیوز Maxi نوع 25A/32V
  • ولتاژ پایان شارژ توصیه‌شده 28.8V در بازه دمایی اعلام‌شده
  • نشانگر سه‌رنگ: سبز آماده، زرد پشتیبانی در معرض خطر و قرمز عدم امکان پشتیبانی
  • IP20، کلاس حفاظتی III و قابلیت ارتباط با UPS1600
  • دمای کار 10- تا 50+، حمل 30- تا 70+ و نگهداری 20- تا 35+ درجه سانتی‌گراد
  • عمر معمول تا افت ظرفیت به 80٪: 11 سال در 20/30°C، 8 سال در 40°C، 6 سال در 50°C و 2 سال در 60°C
  • ابعاد 89 × 156 × 129 میلی‌متر؛ وزن 2 کیلوگرم؛ یک سلول
  • قابل نصب روی ریل DIN 35×15 یا دیوار با کیت 6EP4990-0MK00-0XU0

محدودیت حمل: طبق دیتاشیت رسمی، این محصول برای حمل هوایی مجاز نیست.

اطلاعات با دیتاشیت رسمی سه‌صفحه‌ای زیمنس برای همین کد سفارش تطبیق داده شده است.

مشخصات فنی

مدل BAT1600 LiFePO4 2.5Ah
برند زیمنس
دسته‌بندی UPS صنعتی
کشور تولید یا مونتاژ اتریش
خانواده UPS SITOP BAT۱۶۰۰
نوع تجهیز UPS ماژول باتری UPS
توپولوژی ورودی UPS ذخیره‌ساز انرژی ۲۴ V DC
ولتاژ ورودی DC ۲۴ VDC
ولتاژ خروجی DC ۲۴ VDC
نوع رابط ارتباطی کانکتور انرژی و داده BAT۱۶۰۰
پروتکل ارتباطی UPS تشخیص و مدیریت باتری از طریق UPS۱۶۰۰
وب‌سرور داخلی خیر
سرور OPC UA خیر
رابط USB خیر
فناوری باتری LiFePO۴ لیتیوم آهن فسفات
ولتاژ باتری ۲۴ VDC
ظرفیت باتری ۲.۵ Ah
تعداد باتری یا ماژول ۱
زمان پشتیبانی وابسته به ظرفیت باتری و جریان بار
جریان شارژ حداکثر ۳ A
سیگنال و کنتاکت وضعیت LED سه‌رنگ: سبز آماده، زرد وضعیت بحرانی، قرمز عدم امکان پشتیبانی
روش نصب UPS ریل DIN EN ۶۰۷۱۵ سایز ۳۵x۱۵ یا نصب دیواری با کیت ۶EP۴۹۹۰-۰MK۰۰-۰XU۰
نوع ترمینال UPS ترمینال پیچی؛ باتری ۰.۵ تا ۱۰ mm² و مدار کنترل ۰.۲ تا ۲.۵ mm²
وزن خالص UPS ۲ kg
باتری بدون نیاز به نگهداری بله
مناسب ناحیه خطرناک خیر
محدودیت حمل هوایی برای حمل هوایی مجاز نیست
قابلیت اتصال ماژول باتری بله
قابلیت تعویض باتری در سرویس بله
درجه حفاظت IP۲۰
جریان خروجی UPS ۱۰ A
عرض دستگاه ۸۹ mm
ارتفاع دستگاه ۱۵۶ mm
عمق دستگاه ۱۲۹ mm
حداقل دمای کاری -۱۰ °C
حداکثر دمای کاری ۵۰ °C
جریان نامی ۱۰ A
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. مقررات DIN/VDE یا مقررات محلی مرتبط با باتری، از جمله EN 50272-2، رعایت شود.
  2. UPS و مدار باتری را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  3. ماژول را روی ریل DIN 35×15 نصب کنید یا برای نصب دیواری فقط از کیت رسمی 6EP4990-0MK00-0XU0 استفاده کنید؛ 50 میلی‌متر فضای آزاد بالا و پایین لازم است.
  4. کابل‌های +BAT و -BAT را با قطبیت صحیح و سطح مقطع 0.5 تا 10 میلی‌متر مربع وصل کنید؛ مدار کنترل/وضعیت 0.2 تا 2.5 میلی‌متر مربع است.
  5. حداکثر جریان شارژ 3A و فیوز Maxi 25A/32V را رعایت کنید.
  6. پس از راه‌اندازی، نشانگر سه‌رنگ، ارتباط و انتقال UPS1600 به حالت پشتیبان را آزمایش کنید.
  7. باتری را کاملاً شارژ، ترجیحاً در 0 تا 20°C و برای کوتاه‌ترین زمان ممکن انبار کنید؛ حمل هوایی ممنوع و حمل زمینی/دریایی تابع مدارک حمل کالای خطرناک است.

هشدار: اتصال اشتباه، اتصال کوتاه، ضربه یا روش حمل نامجاز خطرناک است؛ نصب و جابه‌جایی فقط توسط فرد متخصص انجام شود.
