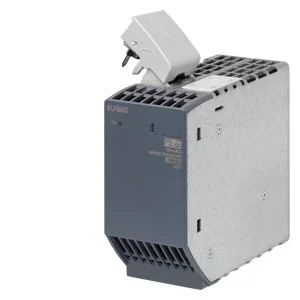

ماژول بافر Siemens SITOP BUF8600 برای PSU8600، ظرفیت 100 ms در 40 A، خازن الکترولیتی بدون نگهداری و ارتباط PROFINET از طریق منبع تغذیه؛ کد 6EP4297-8HB00-0XY0.
Siemens SITOP BUF8600 6EP4297-8HB00-0XY0 ماژول بافر 100 ms / 40 A برای سیستم PSU8600 است و از خازن‌های الکترولیتی بدون نیاز به نگهداری استفاده می‌کند.
| مشخصه | مقدار رسمی |
|---|
| ظرفیت بافر | 100 ms در جریان بار 40 A |
| زمان شارژ | معمولاً 20 s در 400 V |
| نشانگر | LED سه‌رنگ؛ سبز برای آماده‌بودن و زرد برای حالت بافر |
| ارتباط | Ethernet/PROFINET از طریق منبع تغذیه PSU8600 |
| اتصال | کانکتور یکپارچه به اجزای سیستم |
| نصب | ریل DIN EN 60715 سایز 35×15؛ فضای آزاد بالا و پایین 50 mm |
| ابعاد و وزن | 60×125×150 mm؛ وزن 1.33 kg |
| دمای کار | -25 تا +60°C با همرفت طبیعی |
| حفاظت | IP20؛ کلاس III |
تأییدیه‌ها شامل CE، cULus، EAC، CB و تأییدیه‌های دریایی ABS و DNV است؛ ATEX ندارد.
مشخصات فنی
مدل
BUF8600 100ms 40A
برند
زیمنس
دسته‌بندی
ماژول بافر DC
کشور تولید یا مونتاژ
رومانی
خانواده محصول
اتصال ماژولار به PSU۸۶۰۰؛ ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۱۵
نوع ماژول
ماژول بافر DC
ولتاژ ورودی نامی
۲۴ VDC
حداکثر جریان بافر
۴۰ A
زمان بافر در جریان نامی
۱۰۰
زمان بافر بیشینه
۰.۱
فناوری ذخیره انرژی
خازنی
نوع خازن
خازن الکترولیتی
بدون نیاز به نگهداری
بله
سازگاری با منبع تغذیه
SITOP PSU۸۶۰۰
ولتاژ خروجی در حالت بافر
۲۴ VDC
سیگنال‌دهی وضعیت
LED سه‌رنگ؛ سبز آماده‌بودن بافر، زرد حالت بافر
رابط تشخیصی
Ethernet/PROFINET از طریق منبع تغذیه PSU۸۶۰۰
چرخه شارژ و دشارژ
چرخه‌های متعدد بدون باتری
زمان شارژ
۲۰ s معمولی در ۴۰۰ V
روش نصب
اتصال ماژولار PSU۸۶۰۰
نوع ترمینال
کانکتور یکپارچه به اجزای سیستم
درجه حفاظت IP
IP۲۰
استانداردها و تاییدیه‌ها
CE؛ cULus Listed؛ EAC؛ CB؛ تأیید دریایی ABS و DNV؛ ATEX: خیر
عرض
۶۰ mm
ارتفاع
۱۲۵ mm
عمق
۱۵۰ mm
وزن خالص
۱.۳۳ kg
حداقل دمای کاری
-۲۵ °C
حداکثر دمای کاری
۶۰ °C
نصب و راه‌اندازی
اطلاعات نصب و راه‌اندازی
- منبع PSU8600 و مدار بار را خاموش کنید و نبود ولتاژ را تأیید کنید.
- ماژول را در سیستم ماژولار PSU8600 روی ریل DIN EN 60715 سایز 35×15 نصب کنید.
- حداقل 50 mm فضای آزاد در بالا و پایین برای همرفت طبیعی حفظ کنید.
- کانکتور یکپارچه ماژول را فقط طبق آرایش رسمی PSU8600 متصل و قفل مکانیکی آن را کنترل کنید.
- پس از کنترل اتصال، سیستم را روشن و زمان شارژ معمولی حدود 20 s را در شرایط نامی در نظر بگیرید.
- LED سبز آماده‌بودن و LED زرد حالت بافر را آزمایش کنید.
- با یک قطع کوتاه کنترل‌شده، عملکرد 100 ms در 40 A و تبادل وضعیت از طریق PROFINET/PSU8600 را بررسی کنید.
