ماژول تایمر زیمنس ET 200SP مدل TM Timer DIDQ 10x24V

TM Timer DIDQ 10x24V

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

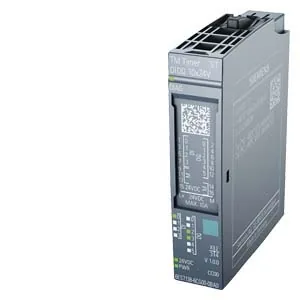

ماژول تایمر زیمنس ET 200SP مدل TM Timer DIDQ 10x24V با کد سفارش 6ES7138-6CG00-0BA0؛ Timestamp، شمارش، PWM و Oversampling برای سیگنال‌های سریع 24 ولت.

SIMATIC ET 200SP TM Timer DIDQ 10x24V با کد 6ES7138-6CG00-0BA0 دارای 4 ورودی و 6 خروجی دیجیتال زمان‌دار برای Timestamp، شمارش، PWM و Oversampling است.

ورودی/خروجی4 DI و 6 DQ ترانزیستوری 24V
شمارشتا 200 kHz؛ ورودی انکودر تا 50 kHz
فضای آدرس26 byte ورودی و 32 byte خروجی
تغذیه24 V DC؛ تلفات 1.5 W
Isochronousبله؛ چرخه حداقل 375 µs و jitter حداکثر 1 µs
ابعاد/وزن15×73×58 mm؛ حدود 45 g

مشخصات فنی

مدل TM Timer DIDQ 10x24V
برند زیمنس
دسته‌بندی ماژول تکنولوژی و ارتباطی PLC
کشور تولید یا مونتاژ آلمان
نوع ماژول تکنولوژی/ارتباطی TM Timer DIDQ ۱۰x۲۴V از FS۰۳
سامانه و خانواده زیمنس SIMATIC ET ۲۰۰SP
سری محصول ET ۲۰۰SP
مدل ماژول TM Timer DIDQ ۱۰x۲۴V
نقش و کاربرد اصلی ۴ ورودی و ۶ خروجی زمان‌دار ۲۴V با Timestamp، Counter، PWM و Oversampling
تعداد کانال عملکردی ۱۰
تعداد ورودی دیجیتال ۴
تعداد خروجی دیجیتال ۶
تعداد پورت ارتباطی ۰
رابط‌ها و لایه فیزیکی ورودی و خروجی دیجیتال سریع ۲۴ V DC
پروتکل‌ها و استانداردهای پشتیبانی‌شده Timestamp و داده همزمان ET ۲۰۰SP
نوع کانکتور و ترمینال BaseUnit سازگار ET ۲۰۰SP
BaseUnit یا کانکتور جداگانه لازم است بله
نوع BaseUnit سازگار BU type A۰
حداکثر نرخ انتقال داده وابسته به چرخه و حالت کاری
حداکثر فرکانس شمارش یا پالس ۲۰۰ kHz شمارش با ارزیابی چهارگانه؛ ورودی انکودر تا ۵۰ kHz
عرض شمارنده ۳۲
انواع انکودر قابل اتصال Pulse encoder و سنسور دیجیتال ۲۴V
سطوح سیگنال ورودی/خروجی ۴ DI و ۶ DQ با سطح ۲۴ V DC
حالت‌های اندازه‌گیری و کاری Timer؛ Count؛ PWM؛ Oversampling؛ Timestamp
رزولوشن زمانی و Timestamp Timestamp دقیق و پردازش همزمان طبق پیکربندی
توابع Latch، Gate و Capture Capture و کنترل رویداد در حالت‌های تایمر/شمارش
پشتیبانی Oversampling بله
پشتیبانی حالت Isochronous بله
تشخیص عیب و Channel Diagnostics بله
ایزولاسیون الکتریکی بله
ماژول ایمنی Fail-safe خیر
سطح ایمنی SIL/PL غیر ایمنی
ولتاژ تغذیه ۲۴ V DC (۱۹.۲ تا ۲۸.۸ V، حفاظت پلاریته معکوس)
توان تلفاتی ۱.۵ W معمول
عرض ماژول ۱۵ mm
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
درجه حفاظت IP۲۰
فضای آدرس و داده فرایندی ۲۶ byte ورودی و ۳۲ byte خروجی
نرم‌افزار مهندسی و نسخه لازم STEP ۷ TIA Portal V۱۳ Update ۳+؛ STEP ۷ V۵.۵ SP۳+
Firmware و قابلیت به‌روزرسانی قابل به‌روزرسانی و پارامترگذاری از TIA Portal
روش سیم‌بندی و شیلد ورودی/خروجی ۲۴V؛ کابل شیلددار تا ۱۰۰۰ m و بدون شیلد تا ۶۰۰ m بسته به سنسور/بار؛ derating رعایت شود
سازگاری، محدودیت و ملزومات Isochronous؛ TDP حداقل ۳۷۵ µs و jitter حداکثر ۱ µs؛ فقط S۷-۱۵۰۰ در کارکرد توزیع‌شده
گواهی‌ها و استانداردهای صنعتی CE، UL/cUL و RoHS طبق اسناد رسمی
Hot Swap / Configuration in RUN طبق قابلیت IM/CPU ایستگاه
جریان مصرفی ۵۰ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق ET 200SP را قطع و BU type A0 را نصب کنید.
  2. DI/DQهای 24V، سنسور یا انکودر و بارها را با رعایت قطبیت و derating سیم‌بندی کنید.
  3. برای سیگنال‌های سریع از کابل شیلددار و زمین مناسب استفاده کنید.
  4. تغذیه L+ را در محدوده 19.2 تا 28.8 V وصل کنید.
  5. در TIA Portal V13 Update 3 یا بالاتر، حالت Timestamp/Counter/PWM/Oversampling و چرخه هم‌زمان را تنظیم کنید.
  6. LEDهای PWR، DIAG و وضعیت کانال‌ها را کنترل و عملکرد را ابتدا بدون بار بحرانی آزمایش کنید.
