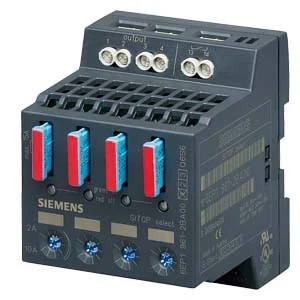

ماژول تشخیص و سلکتیویتی زیمنس SITOP select چهار کانال 10A کد 6EP1961-2BA00

SITOP select 4x10A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

ماژول تشخیص و سلکتیویتی SITOP select زیمنس با چهار خروجی 10 آمپر، آستانه 2 تا 10 آمپر و فیوز تیغه‌ای مستقل هر خروجی.

معرفی محصول

SITOP select زیمنس با کد 6EP1961-2BA00 ماژول تشخیص و سلکتیویتی چهارکاناله است. ورودی نامی 24 ولت DC و 40 آمپر و هر خروجی تا 10 آمپر با آستانه قابل تنظیم 2 تا 10 آمپر است.

ورودی22 تا 30 ولت DC، 40 آمپر
خروجی4 کانال 10 آمپر
راندمان97 درصد
حفاظتفیوز تیغه‌ای 15 آمپر برای هر خروجی
سیگنال‌دهیLED دورنگ و کنتاکت مشترک NO با ظرفیت 0.5 آمپر در 24 ولت DC
دمای کار0 تا 60 درجه سانتی‌گراد
ابعاد و وزن72 × 90 × 90 میلی‌متر؛ 0.4 کیلوگرم
درجه حفاظتIP20

اطلاعات از دیتاشیت رسمی زیمنس همین کد سفارش استخراج شده است.

مشخصات فنی

مدل SITOP select 4x10A
برند زیمنس
دسته‌بندی ماژول حفاظت و سلکتیویتی DC
خانواده محصول SITOP select
نوع ماژول ماژول تشخیص و سلکتیویتی
ولتاژ ورودی DC ۲۴ VDC
حداکثر جریان ورودی ۴۰ A
ولتاژ خروجی DC ۲۴ VDC
تعداد کانال خروجی ۴
حداکثر جریان هر کانال ۱۰ A
جریان کل خروجی ۴۰ A
حداقل آستانه جریان قابل تنظیم ۲ A
حداکثر آستانه جریان قابل تنظیم ۱۰ A
نوع مشخصه سلکتیویتی تشخیص و سلکتیویتی با فیوز تیغه‌ای هر خروجی
نوع سیگنال‌دهی LED دورنگ هر خروجی و کنتاکت مشترک NO
رابط مانیتورینگ کنتاکت مشترک NO با ظرفیت ۰.۵A/۲۴V DC
رابط IO-Link خیر
سیگنال مشترک بله
وضعیت مجزای هر کانال بله
انطباق NEC Class 2 خیر
مناسب محیط انفجاری خیر
پوشش محافظ برد خیر
حفاظت اتصال کوتاه بله
حفاظت اضافه‌بار بله
روش نصب ریل DIN EN ۶۰۷۱۵، ۳۵×۷.۵/۱۵
نوع ترمینال ترمینال پیچی؛ ورودی تا ۱۶ mm² و خروجی تا ۴ mm²
وزن خالص ۰.۴ kg
درجه حفاظت IP IP۲۰
استانداردها و تاییدیه‌ها CE، UL/cULus، UKCA، EAC، CB، EN ۶۲۳۶۸-۱
عرض ۷۲ mm
ارتفاع ۹۰ mm
عمق ۹۰ mm
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۶۰ °C
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

راهنمای نصب

  1. منبع 24 ولت DC را قطع و بی‌ولتاژ بودن مدار را کنترل کنید.
  2. ماژول را روی ریل DIN نصب و بالا و پایین آن 50 میلی‌متر فضای آزاد ایجاد کنید.
  3. ورودی و خروجی‌ها را با ترمینال‌های پیچی و سطح مقطع رسمی سیم‌بندی کنید.
  4. وجود فیوز تیغه‌ای 15 آمپر هر خروجی را بررسی و آستانه را در بازه 2 تا 10 آمپر تنظیم کنید.
  5. کنتاکت مشترک را در صورت نیاز متصل کنید.
  6. LEDها و عملکرد حفاظت را با بار کنترل‌شده آزمایش کنید.

نکته: این مدل برای کار با UPS DC چهل آمپر 6EP1931-2FC21/-2FC42 طراحی نشده است.
