ماژول تقویت توان زیمنس SITOP PBM1200 جریان 20A/40A کد 6EP4240-7HB00-0AX0

PBM1200 20A/40A

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
رومانی
معرفی

معرفی کالا

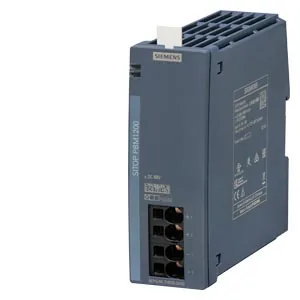

ماژول تقویت توان Siemens SITOP PBM1200 کد 6EP4240-7HB00-0AX0 برای منابع DC با جریان نامی 20 یا 40 آمپر و تریپ مغناطیسی کلیدهای مینیاتوری B/C طراحی شده است.

Siemens SITOP PBM1200 20A/40A 6EP4240-7HB00-0AX0 ماژول Power Boost برای ایجاد پالس لازم جهت تریپ مغناطیسی کلیدهای مینیاتوری مشخصه B/C با ریتینگ 4، 6، 8، 10 یا 13 آمپر است.

  • تغذیه 1: 24 تا 28 ولت DC؛ بازه ورودی 20.5 تا 29 ولت
  • تغذیه 2: 48 تا 56 ولت DC؛ بازه ورودی 41 تا 57 ولت
  • قابل اتصال به منبع 24 یا 48 ولت با جریان خروجی نامی 20 یا 40 آمپر
  • حفاظت در برابر معکوس‌شدن قطبیت؛ LED سبز Ready و LED قرمز Reverse polarity
  • بدون رابط PC یا ارتباطی؛ تلفات معمول 1 وات در شرایط نامی
  • IP20، کلاس حفاظتی III، ابعاد 45×135×125 میلی‌متر و وزن 0.4 کیلوگرم
  • دمای کاری −40 تا +70 درجه سانتی‌گراد؛ تأییدیه‌های CE، cULus Listed، RCM و CB

مشخصات فنی

مدل PBM1200 20A/40A
برند زیمنس
دسته‌بندی ماژول جانبی منبع تغذیه صنعتی
کشور تولید یا مونتاژ رومانی
نوع ماژول ماژول تقویت توان
خانواده محصول Power boost module
سری محصول SITOP PBM۱۲۰۰
نوع ورودی DC
ولتاژ ورودی ۲۴…۲۸ V DC / ۴۸…۵۶ V DC
بازه ولتاژ ورودی ۲۰.۵…۲۹ V DC / ۴۱…۵۷ V DC
ولتاژ خروجی ۲۴/۴۸ V DC
جریان خروجی نامی منبع تغذیه سازگار با جریان نامی ۲۰ یا ۴۰ A
جریان خروجی پیک ۴۰ A
تعداد کانال ۱
مشخصه عملکرد تریپ مغناطیسی کلیدهای مینیاتوری B/C با ریتینگ ۴/۶/۸/۱۰/۱۳ A
رابط مانیتورینگ بدون رابط ارتباطی؛ LED سبز Ready و قرمز Reverse polarity
کارکرد حفاظتی تقویت پالس برای تریپ مغناطیسی و حفاظت معکوس‌شدن قطبیت ورودی
نوع نصب ریل DIN EN ۶۰۷۱۵ سایز ۳۵×۷.۵/۱۵؛ فاصله بالا و پایین ۴۵ mm
وزن خالص ۰.۴ kg
تأییدیه‌ها و استانداردها CE، cULus Listed، RCM، CB؛ تأییدیه دریایی: خیر
کشور سازنده رومانی
عرض ۴۵ mm
ارتفاع ۱۳۵ mm
عمق ۱۲۵ mm
دمای کاری −۴۰…+۷۰ °C
درجه حفاظت IP۲۰
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. پیش از سیم‌کشی، منابع DC را بی‌برق و در برابر وصل ناخواسته ایمن کنید.
  2. ماژول را عمودی روی ریل DIN EN 60715 سایز 35×7.5 یا 35×15 نصب کنید؛ نصب دیواری یا روی ریل S7 مجاز نیست.
  3. حداقل 45 میلی‌متر فضای آزاد در بالا و پایین دستگاه نگه دارید؛ فضای جانبی لازم صفر است.
  4. ورودی و خروجی را با هادی 0.75 تا 16 میلی‌متر مربع به ترمینال‌های Push-in متصل کنید و قطبیت و بازه ولتاژ را کنترل کنید.
  5. سازگاری منبع 20 یا 40 آمپر و ریتینگ کلید مینیاتوری B/C را پیش از راه‌اندازی بررسی کنید.
  6. LED سبز Ready و نبود LED قرمز Reverse polarity را کنترل کنید. تجهیز IP20 است و باید داخل تابلو مناسب نصب شود.
