زیمنس

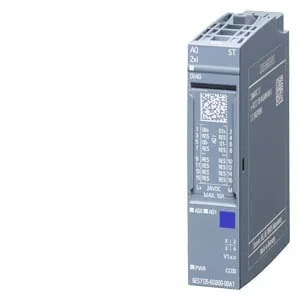

ماژول خروجی آنالوگ زیمنس ET 200SP مدل AQ 2xI ST

AQ 2xI ST

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

AQ 2xI ST زیمنس با کد سفارش 6ES7135-6GB00-0BA1؛ خروجی آنالوگ جریان (AQ) برای سامانه ET 200SP.

SIMATIC ET 200SP AQ 2xI ST با کد 6ES7135-6GB00-0BA1 ماژول دوکاناله خروجی جریان آنالوگ 16 بیتی است.

رنج خروجی0–20 mA، 4–20 mA و ‎-20…+20 mA
بارحداکثر 500 Ω مقاومتی و 1 mH القایی
چرخهحداقل 1 ms برای هر دو کانال
BaseUnitA0 یا A1؛ اتصال دوسیمه
تغذیه24 V DC؛ تلفات 1.5 W
مهندسیTIA Portal V13 SP1+
ابعاد/وزن15×73×58 mm؛ حدود 31 g

مشخصات فنی

مدل AQ 2xI ST
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O Analog Output AQ ۲xI ST از FS۲۱؛ Firmware V۱.۰.۲ قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول AQ ۲xI ST
تعداد کل کانال‌ها ۲
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۲
رزولوشن مبدل آنالوگ (bit) ۱۶
نوع اتصال و ترمینال خروجی جریان دوسیمه؛ BU type A۰ یا A۱
جریان مصرفی ۱۱۰ mA
توان تلفاتی ۱.۵ W معمول
زمان پاسخ یا تبدیل چرخه کل کانال‌ها حداقل ۱ ms؛ نشست بار مقاومتی ۰.۱ ms و القایی ۰.۵ ms
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور اتصال دوسیمه خروجی جریان؛ کابل شیلددار حداکثر ۱۰۰۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات BaseUnit A۰/A۱؛ CC۰۰؛ بدون Oversampling، MSO، Isochronous و reparameterization/calibration در RUN
آدرس‌دهی و پارامتردهی ۴ byte + یک byte برای Quality Information
نرم‌افزار مهندسی سازگار STEP ۷ TIA Portal V۱۳ SP۱+؛ STEP ۷ V۵.۵ SP۳+؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ET ۲۰۰SP؛ BaseUnit A۰/A۱؛ کد رنگ CC۰۰
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق ET 200SP را قطع و BaseUnit نوع A0 یا A1 را نصب کنید.
  2. اکچویتور جریان را با اتصال دوسیمه و کابل شیلددار متصل کنید؛ شیلد را مطابق دستورالعمل تابلو زمین کنید.
  3. امپدانس بار را حداکثر 500 اهم و بار القایی را حداکثر 1 میلی‌هانری نگه دارید.
  4. تغذیه 24 V DC را در محدوده 19.2 تا 28.8 V وصل کنید.
  5. در TIA Portal V13 SP1+ رنج 0–20، 4–20 یا ±20 mA و مقادیر جایگزین/Diagnostics را تنظیم کنید.
  6. خروجی‌ها را ابتدا با بار ایمن اندازه‌گیری و خطای Wire Break، Overflow/Underflow و DIAG را کنترل کنید.
