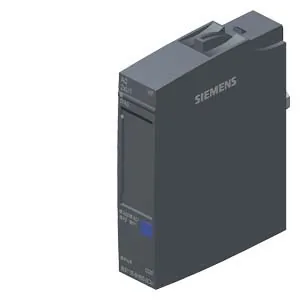

ماژول خروجی آنالوگ زیمنس ET 200SP مدل AQ 2xU/I HF

AQ 2xU/I HF

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

AQ 2xU/I HF زیمنس با کد سفارش 6ES7135-6HB00-0CA1؛ خروجی آنالوگ (AQ) High Feature برای سامانه ET 200SP.

SIMATIC ET 200SP AQ 2xU/I HF با کد 6ES7135-6HB00-0CA1 ماژول خروجی آنالوگ دوکاناله High Feature با دقت پایه ±0.1% است.

ولتاژ0–10، 1–5، ±5 و ±10 V
جریان0–20، 4–20 و ±20 mA
رزولوشنحداکثر 16 bit
چرخهحداقل 750 µs؛ Isochronous
بارولتاژ حداقل 2 kΩ؛ جریان حداکثر 500 Ω
تغذیه24 V DC؛ تلفات 0.9 W

مشخصات فنی

مدل AQ 2xU/I HF
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O AQ ۲xU/I HF از FS۲۱؛ Firmware V۱.۰.۳ قابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول AQ ۲xU/I HF
تعداد کل کانال‌ها ۲
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۲
رزولوشن مبدل آنالوگ (bit) ۱۶
نوع اتصال و ترمینال خروجی ولتاژ دوسیمه/چهارسیمه و خروجی جریان دوسیمه؛ BU A۰ یا A۱
توان تلفاتی ۰.۹ W معمول
زمان پاسخ یا تبدیل چرخه دو کانال حداقل ۷۵۰ µs؛ زمان نشست ۰.۰۵ ms
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور ولتاژ ۲/۴ سیمه و جریان ۲ سیمه؛ کابل شیلددار تا ۱۰۰۰ m و خروجی ولتاژ تا ۲۰۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات High Feature؛ CC۰۰؛ Isochronous؛ بدون Oversampling، MSO و پارامتردهی/کالیبراسیون در RUN
آدرس‌دهی و پارامتردهی ۴ byte + یک byte Quality Information
نرم‌افزار مهندسی سازگار STEP ۷ TIA Portal V۱۳+؛ STEP ۷ V۵.۵ SP۳+؛ PCS ۷ V۸.۱ SP۱+؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ET ۲۰۰SP؛ BaseUnit A۰/A۱؛ کد رنگ CC۰۰
جریان مصرفی ۹۰ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق ET 200SP را قطع و BaseUnit A0 یا A1 را نصب کنید.
  2. برای خروجی ولتاژ اتصال دوسیمه یا چهارسیمه و برای جریان اتصال دوسیمه را طبق نقشه اجرا کنید.
  3. کابل شیلددار، امپدانس بار و طول حداکثر 200 متر برای خروجی ولتاژ را رعایت کنید.
  4. تغذیه 24 V DC را در محدوده 19.2 تا 28.8 V وصل کنید.
  5. در TIA Portal V13+ رنج خروجی، Quality Information و Isochronous را تنظیم کنید.
  6. Wire Break جریان، Short Circuit ولتاژ و Overflow/Underflow هر کانال را آزمایش کنید.
