AQ 2xU/I HS
روی تصویر اسکرول کنید تا زوم شود با دو انگشت زوم و با یک انگشت جابه‌جا کنید

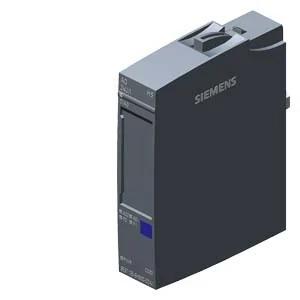

Siemens SIMATIC ET 200SP AQ 2xU/I High Speed با کد 6ES7135-6HB00-0DA1 ماژول خروجی آنالوگ دوکاناله سریع برای تولید سیگنال‌های ولتاژ و جریان با دقت عملیاتی ±0.2% است.
| خروجی‌ها | 2 خروجی آنالوگ؛ ولتاژ یا جریان؛ رزولوشن حداکثر 16 bit |
|---|---|
| رنج ولتاژ | 0...10 V (15 bit)، 1...5 V (13 bit)، -5...+5 V (15 bit با علامت)، -10...+10 V (16 bit با علامت) |
| رنج جریان | 0...20 mA (15 bit)، 4...20 mA (14 bit)، -20...+20 mA (16 bit با علامت) |
| سرعت | حداقل سیکل همه کانال‌ها 125 µs؛ Oversampling تا 16 مقدار در سیکل؛ 45 µs برای دو کانال و 35 µs برای یک کانال |
| بار | خروجی ولتاژ حداقل 2 kΩ و حداکثر 1 µF؛ خروجی جریان حداکثر 500 Ω و 1 mH |
| زمان نشست | 0.05 ms برای بار مقاومتی، خازنی و القایی در شرایط اعلام‌شده |
| دقت | خطای خطی ±0.03%؛ خطای دمایی ±0.003%/K؛ حد خطای عملیاتی ولتاژ/جریان ±0.2% |
| کابل | شیلددار حداکثر 1,000 متر؛ برای خروجی ولتاژ حداکثر 200 متر |
| تغذیه | 24 VDC؛ 19.2...28.8 V؛ مصرف نامی بدون بار 45 mA و حداکثر 90 mA؛ تلفات معمول 0.9 W |
| BaseUnit | A0 یا A1؛ CC00؛ Mechanical coding Type A؛ A1 برای جبران دمای ترمینال |
| مهندسی | TIA Portal از V13 SP1؛ STEP 7 از V5.5 SP3؛ PROFIBUS GSD Rev.5؛ PROFINET GSDML V2.3 |
| توابع | Isochronous 125 µs؛ Reparameterization در RUN؛ Diagnostics؛ Substitute value |
| تشخیص | Wire break برای خروجی جریان؛ Short-circuit برای خروجی ولتاژ؛ Overflow/Underflow، Supply و Group error |
| دما / ابعاد | افقی 30- تا 60+°C و عمودی 30- تا 50+°C از FS06؛ 15 × 73 × 58 میلی‌متر؛ 31 گرم |
| چرخه عمر / مبدأ | PM300 فعال؛ آلمان؛ RoHS از 2015-03-31 |
