مدل

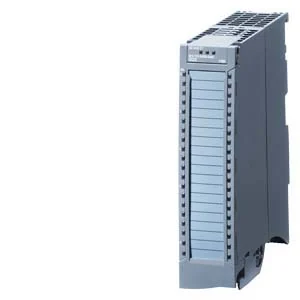

AQ 4xU/I ST
برند
زیمنس
دسته‌بندی
ماژول ورودی و خروجی
نوع ماژول I/O
S۷-۱۵۰۰ AQ ۴xU/I ST از FS۰۴؛ Firmware V۲.۲.۰ قابل به‌روزرسانی
سامانه و خانواده زیمنس
ET ۲۰۰MP / S۷-۱۵۰۰
سری محصول
SIMATIC S۷-۱۵۰۰ SM ۵۳۲
مدل ماژول
AQ ۴xU/I ST
تعداد کل کانال‌ها
۴
تعداد ورودی دیجیتال
۰
تعداد خروجی دیجیتال
۰
تعداد ورودی آنالوگ
۰
استاندارد و گواهی صنعتی
CE، RoHS
تعداد خروجی آنالوگ
۴
رزولوشن مبدل آنالوگ (bit)
۱۶
نوع اتصال و ترمینال
ولتاژ ۲/۴ سیمه و جریان ۲ سیمه؛ Front Connector پیچ یا Push-in جداگانه سفارش داده شود
توان تلفاتی
۴ W معمول؛ مصرف Backplane حدود ۰.۶ W
زمان پاسخ یا تبدیل
چرخه ۴ کانال ۳.۲ ms؛ تبدیل هر کانال ۰.۵ ms؛ نشست ۱.۵ تا ۲.۵ ms
ایزولاسیون الکتریکی
بله
تشخیص عیب و Diagnostic
بله
ماژول ایمنی Fail-safe
خیر
عرض ماژول
۳۵ mm
درجه حفاظت
IP۲۰
روش سیم‌بندی سنسور/اکچویتور
کابل شیلددار تا ۸۰۰ m برای جریان و ۲۰۰ m برای ولتاژ؛ Shield Bracket/Terminal همراه، Front Connector جدا
پشتیبانی HART
خیر
BaseUnit یا کانکتور جداگانه لازم است
بله
شرح سازگاری و ملزومات
Standard؛ MSO؛ پارامتردهی و کالیبراسیون در RUN؛ بدون Isochronous/Oversampling؛ خروج ایمن گروه بار از FS۰۵ تا SIL۲
آدرس‌دهی و پارامتردهی
انتخاب رنج U/I، Diagnostics و Substitute value
نرم‌افزار مهندسی سازگار
TIA Portal V۱۲+؛ STEP ۷ V۵.۵ SP۳+؛ GSDML V۲.۳
حداقل دمای کاری
-۳۰ °C
حداکثر دمای کاری
۶۰ °C
پشتیبانی حالت Isochronous
خیر
نیاز به BusAdapter جداگانه
خیر
Server Module همراه محصول
خیر
محدودیت پیکربندی و سازگاری
۴ کانال در یک گروه؛ ولتاژ بار حداقل ۱kΩ و جریان حداکثر ۷۵۰Ω؛ Front Connector جداگانه
جریان مصرفی
۱۹۰ mA
