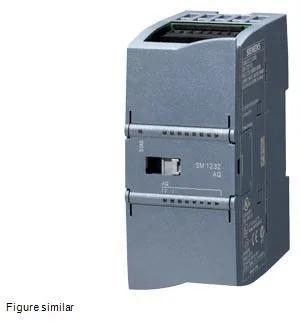

ماژول خروجی آنالوگ زیمنس SM 1232 دو کانال کد 6ES7232-4HB32-0XB0

SM 1232 AQ 2

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
آلمان
معرفی

معرفی کالا

ماژول خروجی آنالوگ Siemens SIMATIC S7-1200 SM 1232 با دو خروجی جریان/ولتاژ، خروجی ±10 V با رزولوشن 14 bit و خروجی 0–20/4–20 mA با رزولوشن 13 bit.

Siemens SM 1232 AQ 2x14 bit 6ES7232-4HB32-0XB0 ماژول خروجی آنالوگ دوکاناله برای SIMATIC S7-1200 است.

  • 2 خروجی آنالوگ قابل تنظیم به‌صورت جریان یا ولتاژ
  • خروجی ولتاژ ±10 V با رزولوشن 14 bit
  • خروجی جریان 0 تا 20 mA و 4 تا 20 mA با رزولوشن 13 bit
  • حداقل بار خروجی ولتاژ 1000 Ω و حداکثر بار خروجی جریان 600 Ω
  • کابل شیلددار زوج‌تابیده تا 100 متر
  • تشخیص قطع سیم، اتصال کوتاه و پایش ولتاژ تغذیه
  • تغذیه 24 V DC؛ مصرف معمول 45 mA و 80 mA از باس پشتی 5 V؛ اتلاف 1.5 W
  • IP20؛ ابعاد 45×100×75 mm؛ وزن تقریبی 180 g؛ دمای کاری ‎-20 تا ‎+60 °C
  • تأییدیه‌های رسمی درج‌شده: CE، UKCA، EAC، UL/cULus و CSA

اطلاعات از دیتاشیت رسمی Siemens استخراج شده است.

مشخصات فنی

مدل SM 1232 AQ 2
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
کشور تولید یا مونتاژ آلمان
نوع ماژول I/O خروجی آنالوگ
سامانه و خانواده زیمنس SIMATIC S۷-۱۲۰۰
سری محصول SM ۱۲۳۲
مدل ماژول AQ ۲x۱۴ bit
تعداد کل کانال‌ها ۲
استاندارد و گواهی صنعتی CE، RoHS، CE، UL، CSA، UKCA، EAC
تعداد خروجی آنالوگ ۲
رزولوشن مبدل آنالوگ (bit) ۱۴
نوع اتصال و ترمینال کانکتور جلویی (Front Connector)
زمان پاسخ یا تبدیل طبق زمان تبدیل دیتاشیت
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۴۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور خروجی جریان یا ولتاژ؛ کابل شیلددار زوج‌تابیده تا ۱۰۰ m؛ کانکتور جلویی لازم است
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات سازگار با SIMATIC S۷-۱۲۰۰؛ کانکتور جلویی مجزا لازم است
آدرس‌دهی و پارامتردهی نوع و بازه خروجی هر کانال قابل پارامتردهی
نرم‌افزار مهندسی سازگار STEP ۷ / TIA Portal برای S۷-۱۲۰۰
حداقل دمای کاری -۲۰ °C
حداکثر دمای کاری ۶۰ °C
ولتاژ تغذیه ۲۴ VDC
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۰
تعداد ورودی آنالوگ ۰
جریان مصرفی ۴۵ mA
توان تلفاتی ۱.۵ W
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. تغذیه S7-1200 و مدارهای متصل به خروجی را قطع کنید.
  2. ماژول و کانکتور جلویی سازگار را در آرایش مجاز S7-1200 نصب کنید.
  3. برای هر کانال نوع خروجی جریان یا ولتاژ و بازه صحیح را در STEP 7/TIA Portal انتخاب کنید.
  4. از کابل شیلددار زوج‌تابیده استفاده و محدودیت امپدانس بار را رعایت کنید.
  5. پس از راه‌اندازی، LEDهای خروجی و هشدارهای قطع سیم، اتصال کوتاه و تغذیه را کنترل کنید.

هشدار: بار نامناسب می‌تواند دقت خروجی را کاهش دهد؛ برای خروجی ولتاژ بار حداقل 1000 Ω و برای خروجی جریان حداکثر 600 Ω است.
