زیمنس

ماژول خروجی ایمنی زیمنس SM 1226 چهار کانال 24 ولت کد 6ES7226-6DA32-0XB0

SM 1226 F-DQ 4x 24 VDC

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
مبدأ ساخت
چین
معرفی

معرفی کالا

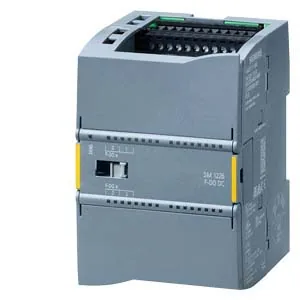

ماژول خروجی ایمنی Siemens SIMATIC S7-1200 SM 1226 F-DQ با کد 6ES7226-6DA32-0XB0، دارای ۴ خروجی 24VDC/2A، ارتباط PROFIsafe و سطح ایمنی تا SIL3 / PL e است.

معرفی

SM 1226 F-DQ 4x 24 VDC ماژول خروجی ایمنی S7-1200 برای مدارهای Fail-safe است. مشخصات این صفحه از دیتاشیت رسمی کد 6ES7226-6DA32-0XB0 استخراج شده‌اند.

مشخصات کلیدی

خروجی‌ها۴ خروجی ایمنی 24VDC با جریان نامی 2A و سوئیچ P/M
دامنه جریان10mA تا 2.4A برای سیگنال 1
حفاظتحفاظت اتصال کوتاه داخلی؛ IP20
سرعت سوئیچحداکثر 30Hz بار مقاومتی و 10Hz بار لامپی
Backplane / L+حداکثر 125mA / حداکثر 170mA
توان تلفاتیمعمولاً 8W
ایمنیCategory 4، PL e و SIL3؛ ارتباط PROFIsafe
کابلحداکثر 200 متر شیلددار یا بدون شیلد
ابعاد و وزن70 × 100 × 75 mm؛ حدود 270g
دمای کاری0 تا 55°C

گواهی‌های صریح دیتاشیت شامل CE، cULus، FM و مدارک Functional Safety است.

مشخصات فنی

مدل SM 1226 F-DQ 4x 24 VDC
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
کشور تولید یا مونتاژ چین
نوع ماژول I/O خروجی دیجیتال ایمنی Fail-safe
سامانه و خانواده زیمنس SIMATIC S۷-۱۲۰۰ Safety Signal Module
سری محصول SIMATIC S۷-۱۲۰۰ / SM ۱۲۲۶
مدل ماژول SM ۱۲۲۶ F-DQ ۴x ۲۴ VDC
تعداد کل کانال‌ها ۴
تعداد خروجی دیجیتال ۴
استاندارد و گواهی صنعتی CE، RoHS، CE، UL، SIL
نوع اتصال و ترمینال ترمینال ماژول ایمنی؛ آرایش دقیق مطابق Manual سیستم
توان تلفاتی ۸ W
زمان پاسخ یا تبدیل فرکانس سوئیچ حداکثر ۳۰ Hz برای بار مقاومتی و ۱۰ Hz برای لامپ
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe بله
عرض ماژول ۷۰ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور ۴ خروجی ایمنی ۲۴ VDC/۲ A با سوئیچ P/M، گروه‌بندی تکی و حفاظت اتصال کوتاه داخلی
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است خیر
شرح سازگاری و ملزومات ماژول F-DQ برای S۷-۱۲۰۰ و ارتباط PROFIsafe؛ طراحی تابع ایمنی باید مطابق Safety Manual و ارزیابی ریسک پروژه انجام شود.
آدرس‌دهی و پارامتردهی پارامتردهی Fail-safe، PROFIsafe address و زمان‌های ایمنی در TIA Portal / STEP ۷ Safety
نرم‌افزار مهندسی سازگار TIA Portal / STEP ۷ Safety سازگار با CPU ایمنی مورد استفاده
حداقل دمای کاری ۰ °C
حداکثر دمای کاری ۵۵ °C
ولتاژ تغذیه ۲۴ VDC
سطح ایمنی SIL SIL ۳
جریان مصرفی ۱۲۵ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

الزامات ایمنی

طراحی، نصب و اعتبارسنجی تابع ایمنی باید توسط متخصص واجد صلاحیت، بر پایه ارزیابی ریسک، Safety Manual زیمنس و الزامات SIL/PL پروژه انجام شود. دیتاشیت جایگزین Safety Manual نیست.

نصب و راه‌اندازی

  1. ماشین را در وضعیت امن قرار دهید، تمام منابع انرژی را ایزوله و نبود ولتاژ را تأیید کنید.
  2. ماژول را در پیکربندی سازگار S7-1200 F روی ریل DIN نصب کنید.
  3. خروجی‌های P/M را مطابق دیاگرام‌های رسمی Safety Manual سیم‌بندی کنید؛ از پل‌زدن یا اتصال مشترک تأییدنشده خودداری کنید.
  4. منبع 24VDC را در محدوده 20.4 تا 28.8V و حفاظت مدار مناسب برقرار کنید.
  5. در TIA Portal / STEP 7 Safety کد دقیق، PROFIsafe address و پارامترهای Fail-safe را تنظیم کنید.
  6. برنامه ایمنی را کامپایل و دانلود و سپس آزمون عملکرد، قطع سیم، اتصال کوتاه و حالت امن را مستندسازی کنید.

پس از هر تغییر سخت‌افزار یا نرم‌افزار، Validation تابع ایمنی باید تکرار شود.
