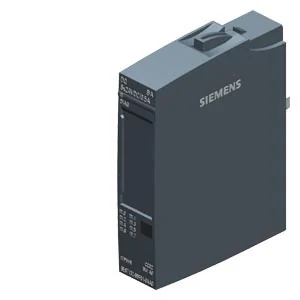

ماژول خروجی دیجیتال زیمنس ET 200SP مدل DQ 8x24VDC/0.5A BA

DQ 8x24VDC/0.5A BA

هنوز نظری ثبت نشده
قیمت قیمت با استعلام برای بررسی سریع قیمت و موجودی این کد سفارش، استعلام بگیرید.
استعلام و خرید
وضعیت تولید
در حال تولید
معرفی

معرفی کالا

DQ 8x24VDC/0.5A BA زیمنس با کد سفارش 6ES7132-6BF01-0AA0؛ خروجی دیجیتال (DQ) Basic برای سامانه ET 200SP.

SIMATIC ET 200SP DQ 8x24VDC/0.5A BA با کد 6ES7132-6BF01-0AA0 ماژول Basic هشت‌کاناله خروجی PNP است.

خروجی8×24V DC، 0.5A هر کانال و 4A مجموع
حفاظتاتصال کوتاه الکترونیکی هر کانال؛ بدون Wire Break Diagnostic
توابعSubstitute Value؛ بدون Isochronous/PWM/MSO
تغذیه24V DC؛ تلفات 1W
مهندسیTIA Portal V14+
ابعاد/وزن15×73×58 mm؛ حدود 30g

مشخصات فنی

مدل DQ 8x24VDC/0.5A BA
برند زیمنس
دسته‌بندی ماژول ورودی و خروجی
نوع ماژول I/O DQ ۸x۲۴VDC/۰.۵A BA از FS۰۲؛ Firmware V۰.۰ غیرقابل به‌روزرسانی
سامانه و خانواده زیمنس ET ۲۰۰SP
سری محصول SIMATIC ET ۲۰۰SP
مدل ماژول DQ ۸x۲۴VDC/۰.۵A BA
تعداد کل کانال‌ها ۸
تعداد ورودی دیجیتال ۰
تعداد خروجی دیجیتال ۸
تعداد ورودی آنالوگ ۰
استاندارد و گواهی صنعتی CE، RoHS
تعداد خروجی آنالوگ ۰
نوع اتصال و ترمینال خروجی PNP؛ اتصال ۱/۲-wire با BU A۰، ۳-wire با AUX/پتانسیل‌دیستریبیوتر و ۴-wire با پتانسیل‌دیستریبیوتر
توان تلفاتی ۱ W معمول
زمان پاسخ یا تبدیل ۰→۱ حداکثر ۱۰۰ µs؛ ۱→۰ حداکثر ۱۵۰ µs؛ مقاومتی ۱۰۰ Hz، القایی ۲ Hz
ایزولاسیون الکتریکی بله
تشخیص عیب و Diagnostic بله
ماژول ایمنی Fail-safe خیر
عرض ماژول ۱۵ mm
درجه حفاظت IP۲۰
روش سیم‌بندی سنسور/اکچویتور PNP ۲۴V، ۰.۵A هر کانال؛ کابل شیلددار تا ۱۰۰۰ m و بدون شیلد تا ۶۰۰ m
پشتیبانی HART خیر
BaseUnit یا کانکتور جداگانه لازم است بله
شرح سازگاری و ملزومات Basic؛ CC۰۲؛ Substitute Value؛ بدون Isochronous/PWM/Oversampling/MSO؛ فقط تشخیص تغذیه و خطای گروه
آدرس‌دهی و پارامتردهی ۱ byte
نرم‌افزار مهندسی سازگار TIA Portal V۱۴+؛ STEP ۷ V۵.۵ SP۳+؛ GSDML V۲.۳
حداقل دمای کاری -۳۰ °C
حداکثر دمای کاری ۶۰ °C
پشتیبانی حالت Isochronous خیر
نیاز به BusAdapter جداگانه خیر
Server Module همراه محصول خیر
محدودیت پیکربندی و سازگاری ۰.۵A هر کانال و ۴A مجموع؛ افزایش جریان با موازی‌کردن ممنوع؛ کنترل افزونه بار مجاز؛ ماژول ایمنی نیست
جریان مصرفی ۴۵ mA
نصب و راه‌اندازی

اطلاعات نصب و راه‌اندازی

  1. برق را قطع و BaseUnit A0 را نصب کنید.
  2. بارهای PNP 24V را با حداکثر 0.5A هر کانال وصل کنید؛ اتصال سه/چهارسیمه به AUX یا پتانسیل‌دیستریبیوتر نیاز دارد.
  3. مجموع جریان را حداکثر 4A نگه دارید و برای افزایش جریان خروجی‌ها را موازی نکنید.
  4. تغذیه 24V را در محدوده 19.2 تا 28.8V وصل کنید.
  5. در TIA Portal V14+ پارامتر خروجی و Substitute Value را تنظیم کنید.
  6. LEDهای PWR/DIAG و هر خروجی را با بار ایمن آزمایش کنید؛ این مدل Wire Break کانالی ندارد.
